Popis produktu

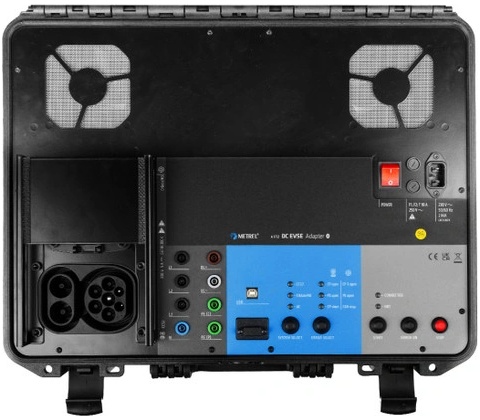

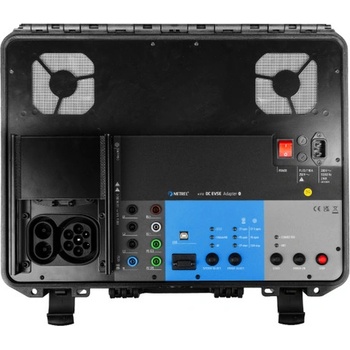

MI MMetrel A 1732 - DC EVSE adaptér
Adaptér A 1732 DC EVSE je určen k testování elektrické bezpečnosti a funkčnosti nabíjecích stanic pro elektrická vozidla v režimu 4 (DC EVSE) i 3 (AC EVSE). Podporuje širokou škálu typů konektorů, včetně CCS2, CHAdeMO a AC zástrček typu 2, a komunikační standardy CCS DIN 70121, CCS ISO 15118, CHAdeMO verze 0.9.1+ a AC low level IEC 61851-1, což z něj činí velmi univerzální zařízení.
Adaptér dokáže komunikovat s DC EVSE a simulovat baterii EV s parametry 300 V a 5 A. Ve spojení s MI 3155 EurotestXD umožňuje inicializaci komunikačních protokolů, jako jsou ISO 15118, DIN 70121, CHAdeMO a nízkoúrovňový PWM, a provádět širokou škálu měření, včetně testu izolačního odporu se stejnosměrným napětím až 2500 V, asymetrického testování IMD s uživatelsky definovanou odolností proti poruše mezi 20 kΩ a 640 kΩ v krocích po 5 kΩ a mnoho dalších.
Dále umožňuje simulaci chyb signálu Control Pilot (CP) a připojení ochranného vodiče (PE) pro posouzení odezvy EVSE. Po spárování s MI 3155 lze adaptér A 1732 DC EVSE použít k zaznamenávání nabíjecího protokolu, provádění měření a testů potřebných pro uvedení EVSE do provozu i pro pravidelné bezpečnostní testy.
Zkrátka, adaptér A 1732 DC EVSE dokáže otestovat prakticky jakoukoli DC nabíjecí stanici, která se momentálně používá.Hlavní vlastnosti:
Podpora CCS2, CHAdeMO a AC EVSE
Protokol o funkční zkoušce pro měření napětí a proudu na terminálech
- Simulace poruch na CCS2 a Type 2: přerušený CP, přerušený PE a zkrat CP
- Simulace poruch na CHAdeMO: přerušený CP3, přerušený PE a CAN stop
Banánkové testovací body pro DC, AC a PE
Dvojité PE testovací terminály PE(C) a PE(P) pro 4vodičové měření Rlow
Bluetooth komunikace s MI 3155 EurotestXD
Kategorie CAT III / 300 V
Podpora komunikace pro CCS ISO 15118-1 nebo DIN 70121
Podpora komunikace pro CHAdeMO verze 0.9.1 a vyšší
Podpora komunikace pro AC EN 61851-1
Simulace baterie 300 V / 5 A
Spolupráce s přístrojem MI 3155:
Komunikace přes Bluetooth
Předdefinované testovací protokoly pro DC EVSE v paměťové struktuře
Všechna měření lze spustit a zobrazit na MI 3155 EurotestXD
Provedení přesného 4vodičového měření proudem 200 mA
Měření izolačního odporu napětím až do 2500 V DC
Funkční test s živým náhledem na nabíjecí protokol, včetně napětí a proudu na testovacích svorkách
Vzdálené spouštění poruch a měření doby odezvy
Měření DC impedance
Měření doby vybití
Asymetrický IMD test s nastavitelným poruchovým odporem v rozsahu 20 kΩ až 640 kΩ s krokem 5 kΩ
Programovatelné automatické sekvence měření (AUTO SEQUENCE) pro přizpůsobení testovacího protokolu
PC software Metrel ES Manager pro měření a zpracování výsledků: příprava testovací struktury, stažení výsledků, stromový / tabulkový / grafický náhled, uložení a tisk zpráv
Aplikace:
Funkční a elektrické testy při výrobě EVSE
Testy EVSE při instalaci a uvedení do provozu
Periodické testy EVSE
Řešení problémů EVSE
NORMY Funkčnost * EN 61851 – 1 * EN 61851 – 23 * ISO 15118-1 * DIN SPEC 70121 * CHAdeMO Elektromagnetická kompatibilita * EN 61326 – 1 Bezpečnost * EN 61010 - 1 * EN 61010 - 2 – 030 * EN 61010 - 031 Napájení Napájecí napětí, frekvence: 205 ... 254V AC, 50Hz/60Hz Maximální příkon: 2000 VA Třída: třída 1 Komunikace USB 2.0: USB typ B Bluetooth: v4.2 BR/EDR a BLE EMC Emise: třída B (Skupina 1) Odolnost: průmyslové prostředí Referenční podmínky Teplota: +15°C ... +35°C Vlhkost: 35% ... 65% rH Pracovní podmínky Podmínky: venkovní Teplota: -10°C ... +40°C Vlhkost: max 85% rH (0 ... +40°C), bez kondenzace Podmínky skladování Teplota: -20°C ... +60°C Vlhkost: max 90% rH Komunikační standardy CHAdeMO: verze 0.9.1 a vyšší CCS (DC): ISO 15118-1 nebo DIN SPEC 70121 (Výchozí ISO, jinak DIN) CCS (AC): EN 61851-1 nízká úroveň Simulace EV baterie Napětí: 280V až 310V Zátěžový (nabíjecí) proud: asi 4,9A při 300V Vstupní odpor DC+/DC-: 24 MΩ DC+/PE, DC-/PE: >200 MΩ Ostatní Rozměry: 50 x 25 x 41 cm Hmotnost: 16,2 kg Kategorie: CAT III / 300V Ochrana: IP40 Pouzdro: plastové, nárazuvzdorné Rozsah dodávky:
Adaptér 1732 DC EVSE
Testovací kabel A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
A 1493 Napájecí kabel, 2m, 3x1,5mm2
Kabel USB 1727 typu A/B
