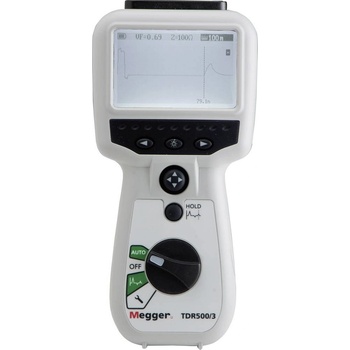

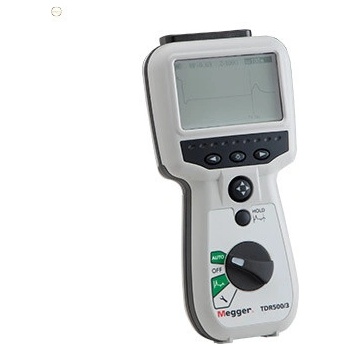

Megger TDR500/3

Rychlé a spolehlivé vyhledání poruch v kabeláži — přesně tam, kde záleží na každém metru.

Časový reflektometr Megger TDR500/3 je kompaktní a odolný nástroj pro rychlou lokalizaci závad na kovových kabelech. Nabízí minimální rozlišení 0,1 m, měřicí dosah až 5 km, volbu výstupních odporů 25/50/75/100 Ω a intuitivní ovládání joystickem. Přístroj má stupeň krytí IP54, pracuje na 5×AA nebo dobíjecí NiMH a obsahuje funkci Trace‑Hold pro zafixování průběhu.

Přesnost měření a dosahy

Megger TDR500/3 pracuje s minimálním rozlišením 0,1 m, takže spolehlivě rozliší i velmi blízké odrazy. Nabízí rozsahy od 10 m až po 5 km, volíte je podle potřeby práce a typu kabelu, což dává flexibilitu při lokalizaci krátkých i dlouhých vedení.

Nastavení pro různé kabely

Přístroj umožňuje zvolit výstupní odpory 25/50/75/100 Ω a faktor rychlosti v rozsahu 0,2–0,99, takže snadno přizpůsobíte měření konkrétním typům kovových párů. To zvyšuje přesnost určení vzdálenosti a povahy odrazu.

Jednoduché ovládání a zobrazení

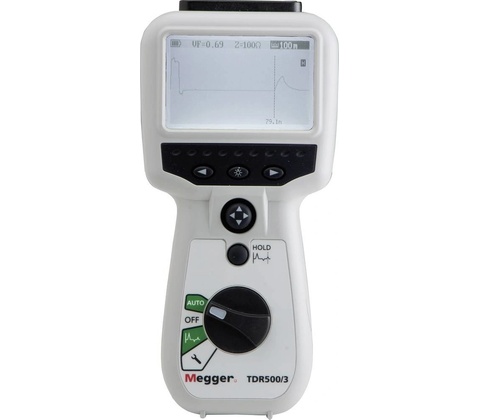

Intuitivní ovládání pomocí joysticku usnadňuje volbu rozsahu a posun zobrazení. Bodový LCD displej 256×128 ukazuje průběh a umožňuje použít funkci Trace‑Hold pro zafixování naměřeného signálu při analýze výsledků.

Napájení a mobilita v terénu

TDR500/3 funguje na 5×AA baterií nebo na dobíjecí NiMH akumulátory, takže se přizpůsobí vašim podmínkám. Díky hmotnosti 0,6 kg a kompaktním rozměrům 230×115×48 mm se snadno přenáší a používá přímo na místě zásahu.

Odolnost a bezpečné použití

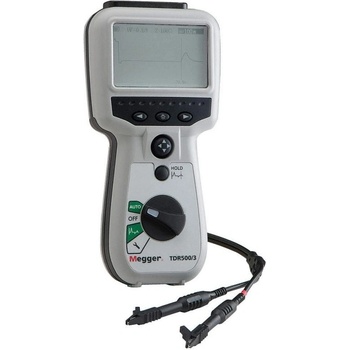

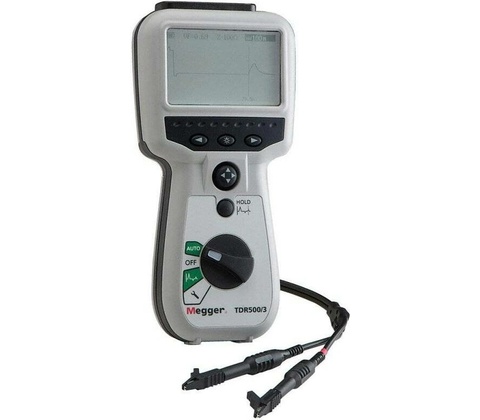

Přístroj má stupeň krytí IP54 a splňuje bezpečnostní kategorii CAT IV / 150 V, což ho předurčuje pro práci v náročnějším prostředí. V dodávce je praktická brašna a měřící hroty pro okamžité nasazení v terénu.

Klíčové vlastnosti

• Minimální rozlišení 0,1 m a měřicí rozsahy až 5 km
• Volba výstupních odporů 25/50/75/100 Ω a nastavitelné faktory rychlosti 0,2–0,99
• Stupeň krytí IP54 a bezpečnostní kategorie CAT IV / 150 V pro práci v terénu
• Napájení 5×AA nebo dobíjecí NiMH, kompaktní hmotnost 0,6 kg

Často kladené otázky

Je tento reflektometr vhodný pro venkovní použití?

Ano. Díky stupni krytí IP54 a odolné konstrukci je přístroj vhodný pro venkovní použití; doporučujeme používat také dodanou brašnu a dbát na suché a bezpečné skladování po měření.

Jak daleko dokáže Megger TDR500/3 lokalizovat poruchu?

Megger TDR500/3 lokalizuje poruchy až do 5 km, reálný dosah závisí na typu kabelu a nastaveném faktoru rychlosti v rozmezí 0,2–0,99. Pro blízké konce pracuje s rozlišením 0,1 m.

Obsahuje přístroj záznam dat nebo možnost exportu?

Ne. Přístroj nemá plné záznamy dat ani export do paměti; nabízí však funkci Trace‑Hold pro zafixování zobrazeného průběhu na displeji, kterou můžete použít při dokumentaci výsledků manuálně.

Co je součástí balení?

V balení najdete 5× AA baterií, brašnu s páskem, sadu měřících hrotů a uživatelský návod. Díky tomu můžete přístroj okamžitě používat v terénu bez nutnosti dokupovat základní příslušenství.
