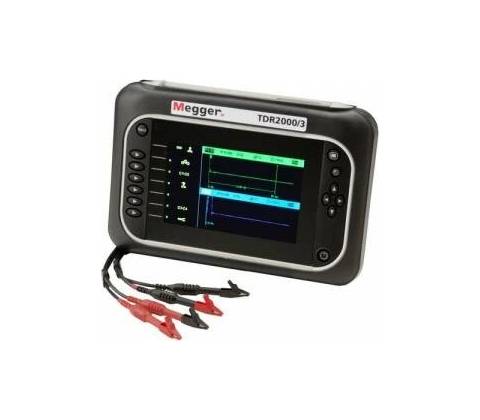

Megger TDR-2000/3

Rychlé a spolehlivé vyhledání závad v metalických kabelech – i v terénu a náročných podmínkách.

Reflektometr Megger TDR‑2000/3 je přenosný dvoukanálový tester určený pro lokalizaci poruch na párových metalických kabelech; nabízí rozlišení až 0,1 m, dosah do 20 km, pět výstupních impedancí, ultrakrátký pulz 2 ns a vstupní ochranu 600 V CAT IV. Díky automatickému nastavení, velkému barevnému displeji a krytí IP54 funguje spolehlivě i v terénu.

Přesnost a dosah pro různé kabely

Megger TDR‑2000/3 nabízí rozlišení od 0,1 m až po maximální dosah kolem 20 km v závislosti na rychlosti šíření a typu kabelu. Nastavitelný zkracovací činitel (0,2–0,99) a pět výstupních impedancí zajistí přesné výsledky na většině párových metalických vedení.

Dvoukanálové měření a čitelný displej

Dvoukanálový režim umožňuje současné sledování dvou tras, což šetří čas při porovnávání. Velký barevný displej s podsvícením zobrazuje průběhy přehledně i na přímém světle a usnadňuje rychlé vyhodnocení výsledků.

Rychlá identifikace blízkých poruch

Díky ultrakrátkému pulzu 2 ns přístroj spolehlivě identifikuje blízké poruchy, zatímco zisk závislý na vzdálenosti optimalizuje zobrazení signálu. Funkce automatického nastavení umožní okamžité měření bez složitého ladění.

Odolnost a mobilita pro terénní práci

Konstrukce s krytím IP54 a kompaktní rozměry dělají z přístroje spolehlivého pomocníka pro venkovní použití. Napájení z dobíjecí Lithium‑ion baterie zajišťuje provoz na stavbách i při terénních zásazích.

Bezpečnost a praktické doplňky

Zařízení má vstupní ochranný filtr 600 V CAT IV, funkci Trace Tagging pro přehledné označení průběhů a možnost testu 'přímo z krabice'. Pět hodnot impedance a automatické přizpůsobení usnadňují práci s různými sítěmi.

Klíčové vlastnosti

• Dvoukanálový reflektometr pro měření dvou tras najednou
• Rozlišení až 0,1 m a dosah do 20 km pro přesnou lokalizaci
• Vstupní ochranný filtr 600 V CAT IV pro bezpečnou práci
• Ultrakrátký pulz 2 ns a pět nastavitelných výstupních impedancí
• Krytí IP54 a napájení z dobíjecí Li‑ion baterie

Často kladené otázky

Je Megger TDR-2000/3 bezpečný pro měření na rozvodech?

Ano. Přístroj má vstupní ochranný filtr 600 V CAT IV, takže jej můžete bezpečně používat v instalacích do této kategorie napětí. Vždy dodržujte bezpečnostní postupy a před měřením zkontrolujte stav kabeláže.

Obsahuje zařízení záznam měřených dat, nebo musím měření někam ukládat externě?

Neodpovídám Ano/Ne. Přístroj neukládá trvalé záznamy dat, ale podporuje Trace Tagging pro označení a přehledné zobrazení průběhů během měření; pokud potřebujete export dat, použijte externí řešení podle postupu výrobce.

Jak blízko k poruše dokáže testér přesně určit místo?

Přístroj lokalizuje poruchy na párových metalických kabelech s rozlišením až 0,1 m a dosahem až 20 km (v závislosti na rychlosti šíření a typu kabelu). Pro blízké poruchy využijete ultrakrátký pulz 2 ns.

Vydrží Megger TDR-2000/3 práci venku a v náročných podmínkách?

Ano. Zařízení je kompaktní a přenosné, napájí se dobíjecí Li‑ion baterií a má krytí IP54, takže ho lze používat venku i v nepříznivém počasí. Doporučujeme mít náhradní baterii pro delší nasazení.
