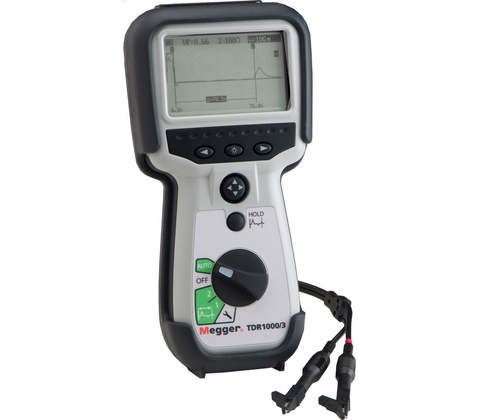

Megger TDR 1000/3

Rychlé lokalizování závad v terénu — nástroj, který ušetří čas a přesně ukáže, kde hledat problém.

Reflektometr Megger TDR 1000/3 je přenosný jednokanálový zaměřovač pro rychlé odstraňování závad a měření délek na všech typech kabelů. Přístroj nabízí rozsahy 10–5000 m, minimální rozlišení 0,1 m, nastavitelnou rychlost šíření a impedanci, dočasné porovnání průběhů pomocí HOLD, napájení z 5× AA (cca 14 hodin) a krytí IP54 pro použití v terénu.

Dálky a citlivost měření

Megger TDR 1000/3 nabízí rozsahy od 10 m až do 5000 m a minimální rozlišení 0,1 m, což umožňuje rychle najít místo poruchy i u velmi dlouhých vedení. Krátký impuls 2 ns zlepšuje rozlišení blízkých odrazů.

Přizpůsobení typu kabelu

Přístroj umožňuje nastavit rychlost šíření (Vp 0,20–0,99) a zvolit impedanci 25/50/75/100 Ω, takže snadno přizpůsobíte měření silovým, datovým i koaxiálním kabelům a získáte věrohodné výsledky.

Porovnání průběhů bez složitého ukládání

Pomocí tlačítka HOLD uložíte průběh pro okamžité porovnání s aktuálním signálem. Funkce usnadňuje identifikaci změn mezi měřeními bez potřeby exportu dat nebo složitého softwaru.

Navrženo do terénu

Zařízení napájíte 5× AA bateriemi (možné nabíjecí akumulátory) a dosáhnete cca 14 hodin provozu. Krytí IP54 zvyšuje odolnost proti prachu a stříkající vodě při práci v terénu.

Čitelný displej a intuitivní ovládání

Monochromatický LCD s rozlišením 256×128 px, nastavitelným kontrastem a podsvícením zajišťuje čitelný průběh. Díky dvojici kurzorů změříte vzdálenost od začátku i mezi dvěma odrazy snadno a přesně.

Klíčové vlastnosti

• Rozsahy měření až do 5000 m s rozlišením 0,1 m
• Nastavitelné parametry: Vp 0,20–0,99, šířka impulzu a impedance (25/50/75/100 Ω)
• Dočasné uložení průběhu pro porovnání pomocí HOLD
• Napájení 5× AA (cca 14 hodin provozu) a odolnost IP54
• Monochromatický LCD 256×128 px s podsvícením a dvěma kurzory

Často kladené otázky

Je Megger TDR 1000/3 vhodný pro venkovní použití?

Ano. Přístroj má krytí IP54 a napájení z 5× AA baterií, takže ho můžete bezpečně používat venku i na stavbě; dejte pozor na extrémní vlhkost a přímé působení kapalin.

Obsahuje přístroj záznam dat nebo možnost exportu?

Ne. Megger TDR 1000/3 nemá trvalé záznamy ani export dat, ale umožňuje dočasně uložit a porovnat průběh pomocí tlačítka HOLD pro rychlé srovnání naměřených stop.

Jaké typy kabelů Megger TDR 1000/3 zvládne měřit?

Měříte s ním silové, datové, koaxiální i telekomunikační kabely, přístroj lokalizuje poruchy i změří délku kabelu díky nastavitelným parametrům šířky impulsu a impedancím.

Vydrží baterie Megger TDR 1000/3 celodenní provoz?

Ano. Přístroj napájejí 5 baterií AA (mohou být i nabíjecí) a typická výdrž je přibližně 14 hodin provozu, což obvykle vystačí pro celodenní práci v terénu.
