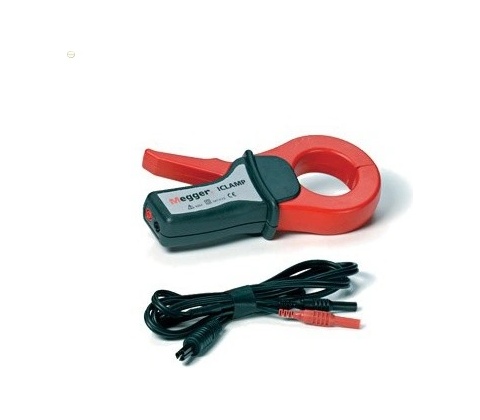

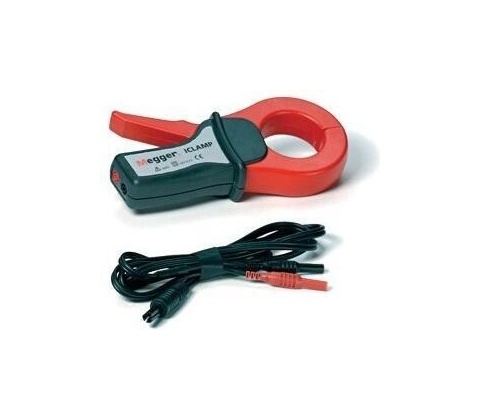

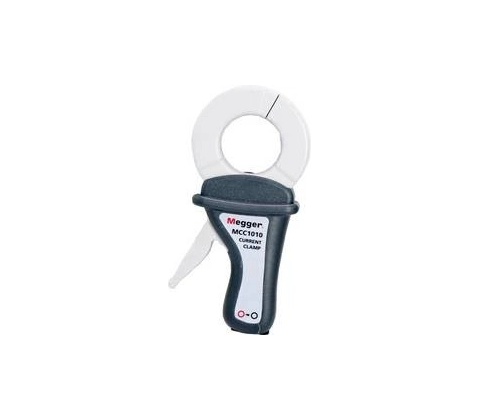

Megger MCC1010 1010-516

Získejte rychlou a spolehlivou podporu pro bezpečnou práci s elektrickými instalacemi.

Megger MCC1010 je klešťový proudový snímač určený pro měření střídavého proudu až do 1000 A AC. Díky 0,3% přesnosti a nízkému fázovému posunu (0,7°) poskytuje hodnoty vhodné pro měření výkonu a kvality sítě. Sonda má CAT IV 600 V klasifikaci, ochranu výstupních svorek a čelisti do 52 mm, což zvyšuje bezpečnost a univerzálnost použití.

Přesnost pro měření výkonu a kvality sítě

Sonda poskytuje 0,3% přesnost při plném rozsahu a velmi malý fázový posun (0,7°), což umožňuje spolehlivá měření výkonu, energie i kvality elektrické sítě. Magnetické jádro z FeNi slitiny zajišťuje stabilní a konzistentní výsledky.

Vyšší úroveň bezpečnosti na rozvodech

Zařízení je konstrukčně dimenzované pro CAT IV 600 V podle IEC 61010 a výstupní svorky mají obvod pro omezení přepětí. To zvyšuje ochranu uživatele při měření ve vysoce napěťových bodech a snižuje riziko nebezpečného dotykového napětí.

Čelisti navržené pro velké vodiče

Velké čelisti s maximálním rozevřením 52 mm dovolují měřit proudy na tlustých vodičích a svazcích kabelů. Konstrukce podporuje i snímání malých únikových proudů, takže sonda funguje ve vícero aplikačních situacích.

Výstupní poměr a požadavky na přístroj

Sonda pracuje s převodem 1000:1 a nabízí citlivost 1 mA/1 A při jmenovitém zatěžovacím odporu 1 Ω. Připojený přístroj musí tento zatěžovací odpor poskytnout, aby byly výsledky správně převáděny a měřeny.

Ochrana výstupu a provozní spolehlivost

Výstupní svorky jsou chráněny obvodem omezujícím napětí, což zajišťuje bezpečné dotykové podmínky i při běžných provozních scénářích. Díky tomu je sonda vhodná pro metering, výkonové i kvality sítě bez kompromisů v bezpečnosti.

Klíčové vlastnosti

• Měření střídavého proudu až do 1000 A AC (klešťově)
• Vysoká přesnost 0,3 % a nízký fázový posun 0,7° pro analýzu výkonu
• Bezpečnostní kategorie CAT IV 600 V a ochrana výstupních svorek
• Velké čelisti do 52 mm pro široké vodiče a měření únikových proudů
• Výstupní převod 1000:1; požadovaný zatěžovací odpor 1 Ω

Často kladené otázky

Je tato sonda vhodná pro měření do 1000 A?

Ano. Megger MCC1010 je navržený pro měření až 1000 A AC klešťovou metodou a poskytuje spolehlivé výsledky v celém rozsahu díky přesnosti 0,3 % a nízkému fázovému posunu.

Je možné sondou měřit na instalacích s napětím do 600 V?

Ano. Sonda má klasifikaci CAT IV 600 V podle normy IEC 61010 a výstupní svorky jsou vybaveny obvodem pro omezení napětí, což snižuje riziko při práci na vysoce napěťových rozvodech.

Jak se sondu připojí k měřicímu přístroji?

Připojíte ji k měřicímu přístroji, který musí zajistit zatěžovací odpor 1 Ω (rated burden). Sonda má převod 1000:1 a citlivost 1 mA/1 A, proto ověřte kompatibilitu vstupu vašeho přístroje před měřením.

Obsahuje sonda ochranu proti přepětí?

Ano. Výstupní svorky jsou chráněny obvodem omezujícím napětí, což zajišťuje bezpečné dotykové napětí za provozních podmínek. To pomáhá minimalizovat riziko při práci s nepředvídanými přepětími.
