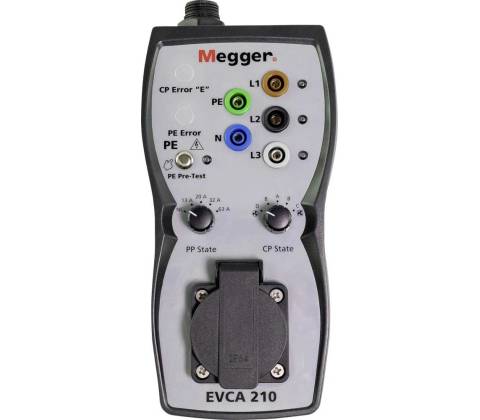

Megger EVCA210

Ověřte bezpečnost a funkčnost nabíjecí stanice rychle a přehledně — bez složitého nastavování.

Adaptér Megger EVCA210 slouží pro kompletní testování AC nabíjecích stanic (Mode 3). Umožňuje simulovat stavy PP/CP, provést předběžný test PE a simulovat chyby CP/PE, připojit měřicí přístroje přes zásuvku nebo 4 mm svorky a ověřit jednouché i třífázové instalace do 430 V. Megger EVCA210 je přenosný, odolný (IP54) a splňuje bezpečnostní normy.

Určení a kompatibilita

Megger EVCA210 je adaptér pro testování AC nabíjecích stanic (Mode 3). Simuluje připojení vozidla a umožňuje ověřit funkčnost a bezpečnost podle IEC/EN 61851‑1 a IEC/HD 60364‑7‑722, pro jedno i třífázové stanice až do 430 V.

Simulace signálů a chyb

Adaptér nabízí otočné přepínače pro stavy PP a CP, tlačítka pro CP Error a PE Error a manuální předběžný test PE, takže technik může bezpečně a rychle ověřit reakce stanice na běžné i chybové stavy.

Připojení a elektrické limity

Pro připojení slouží nabíjecí konektor Type 2 (u verzí UK i Type 1 jako volitelné), síťová zásuvka a 4 mm svorky L1, L2, L3, N, PE. Maximální vstup je 250 V (jednofázově) / 430 V (třífázově) a proud do 10 A; kategorie měření CAT II 300 V.

Konstrukce a provozní parametry

Pevné krytí IP54, nízká hmotnost cca 0,78 kg a kompaktní rozměry 22,5 × 14,5 × 6,2 cm usnadňují práci v terénu. Provozní teplota je 0–40 °C a maximální nadmořská výška 2000 m.

Obsah balení a verze

Balíček EVCA210 obsahuje konektor typu 2, měkké přepravní pouzdro a návod. Verze EVCA210‑UK má navíc kabel s konektorem typu 1; volitelné příslušenství umožňuje přizpůsobit adaptér dalším typům stanic.

Klíčové vlastnosti

• Simulace stavů PP/CP a chyb (CP Error, PE Error) pro kompletní ověření nabíjecích stanic
• Připojení přes integrovaný konektor Type 2 a 4 mm svorky / síťová zásuvka pro měřicí přístroje
• Měření do 430 V (třífázově) a proudy do 10 A, bezpečnostní kategorie CAT II 300 V
• Robustní provedení pro venkovní použití: IP54, lehké přenosné pouzdro

Často kladené otázky

Je Megger EVCA210 vhodný pro testování nabíjecích stanic?

Ano. Megger EVCA210 je určený pro testování AC nabíjecích stanic (Mode 3). Umožňuje simulovat stavy PP/CP, provést předběžný test PE a ověřit reakce nabíjecí stanice podle norem IEC/EN 61851‑1 a IEC/HD 60364‑7‑722.

Obsahuje adaptér konektor typu 1 nebo typu 2?

Model EVCA210 se standardně dodává s konektorem typu 2. Verze EVCA210‑UK obsahuje navíc kabel s konektorem typu 1 nebo je kabel typu 1 dostupný jako volitelné příslušenství pro situace, kde je to potřeba.

Jak se provádí předběžný test PE?

Stisknete tlačítko předběžný test PE; adaptér ověří, zda na vodiči PE není nebezpečné napětí. Pokud test nevyhoví, testování musí skončit a je nutné najít a odstranit příčinu, než budete pokračovat.

Vydrží adaptér práce venku a co znamená IP54?

Ano. Adaptér má krytí IP54 a je konstruovaný i pro venkovní použití v rozsahu teplot 0–40 °C; IP54 zajišťuje ochranu proti prachu v množství omezujícím průchod a proti stříkající vodě, ne proti ponoření.
