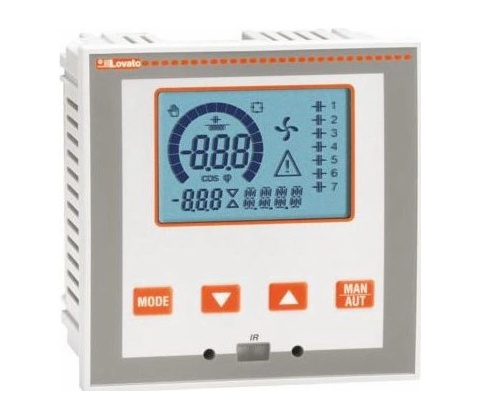

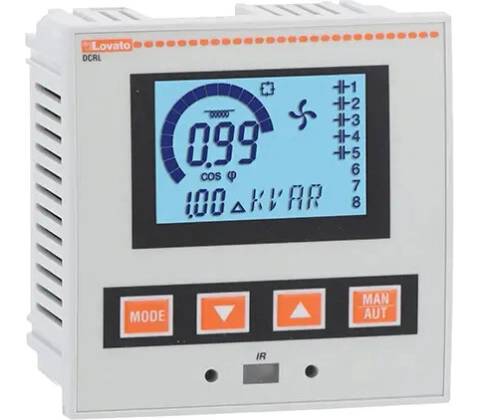

LOVATO DCRL5

Získejte lepší kontrolu nad provozem a jednodušší údržbu rozvodů díky spolehlivému řešení pro průmyslový servis.

Automatický regulátor účiníku LOVATO DCRL5 nabízí True‑RMS měření, pět spínacích kroků a širokou konektivitu (Ethernet, RS‑232, RS‑485 a čelní optické porty). Díky měření napětí až 720 VAC, proudovému vstupu přes externí bočník do 6 A a čelní ochraně IP54 je ideální pro servis a údržbu v náročném prostředí.

Přesné True‑RMS měření

DCRL5 používá True‑RMS měření, což zajišťuje přesné výsledky i u nelineárních zatížení. Napěťový rozsah dosahuje 50–720 VAC L‑L, proud se měří přes externí bočník v rozsahu 0,025–6 A (pro 5 A škálu). To dává spolehlivé hodnoty pro servis i údržbu.

Řízení výkonu ve více krocích

Jde o automatický regulátor účiníku s 5 kroky spínání kontaktorů, které zlepšují cos φ bez zásadních zásahů do sítě. Standardně má 5 reléových výstupů; počet kroků lze rozšířit rozšiřujícími moduly, pokud potřebujete jemnější řízení.

Rozhraní pro snadnou integraci

Zařízení nabízí robustní komunikační sadu: Ethernet, RS‑232 a opto‑izolované RS‑485, plus čelní optické porty pro připojení USB a Wi‑Fi zařízení. DCRL5 je kompatibilní se softwary Synergy, Synergy Cloud a SAM1, takže ho snadno napojíte do dohledu a správy energie.

Konstrukce a provozní podmínky

Přístroj je určen pro zapuštěnou montáž do panelu 96×96 mm a čelně poskytuje IP54 ochranu (při montáži do panelu třídy IP54 nebo lepší). Tělo z polykarbonátu a široký provozní teplotní rozsah (-20 až +60 °C) zvyšují spolehlivost v polních provozech.

Servis, bezpečnost a omezení

LOVATO DCRL5 podporuje bezpečné spínání a rozpoznání směru proudu; má interní měření teploty (0–+212 °C) a je zařazen do měřicích kategorií odpovídajících průmyslu. Neobsahuje interní záznam dat ani event logging, proto pro archivaci využijte připojení do dohledu.

Klíčové vlastnosti

• True‑RMS měření napětí až do 720 VAC L‑L a proudu přes externí bočník (až 6 A měřící rozsah)
• Automatické řízení cos φ s 5 reléovými kroky (možnost rozšíření až na 8)
• Široká konektivita: Ethernet, RS‑232, opto‑izolované RS‑485 a čelní optické porty pro USB/Wi‑Fi
• Čelní panel s IP54 ochranou, provedení pro zapuštěnou montáž 96×96 mm
• Kompatibilní se softwarovými nástroji Synergy a SAM1 pro vzdálené řízení

Často kladené otázky

Je LOVATO DCRL5 vhodný pro venkovní použití?

Ano. LOVATO DCRL5 má na čelní straně stupeň krytí IP54 při montáži do panelu třídy IP54 nebo vyšší, což chrání přístroj proti prachu a stříkající vodě. Svorky na zadní straně mají stupeň IP20, proto při venkovním použití zajistěte vhodné krytí rozvaděče.

Obsahuje LOVATO DCRL5 USB rozhraní, nebo si ho musím dokoupit?

DCRL5 nemá nativní USB komunikační port, ale nabízí čelní optický port pro připojení USB a Wi‑Fi zařízení. Pro přímé USB rozhraní lze použít rozšiřující modul (EXP1010) nebo kabely/adaptery z příslušenství (CX01). K dispozici jsou také Ethernet, RS‑232 a opto‑izolované RS‑485.

Jak se připojuje proudový vstup?

Proudový vstup se připojuje přes externí bočník nebo proudový transformátor (low voltage); přístroj pracuje na měřící škále 5 A (0,025–6 A) nebo 1 A (0,025–1,2 A). Ujistěte se, že bočník odpovídá zvolené měřící škále a že nepřekročíte trvalé přetížení 1,2× Ie.

Zaznamenává přístroj data?

Ne. LOVATO DCRL5 neobsahuje interní paměť pro záznam dat ani zápis událostí. Pro průběžné monitorování a archivaci dat využijete komunikaci přes Ethernet nebo RS‑485 a kompatibilní software (Synergy, Synergy Cloud nebo SAM1 App).
