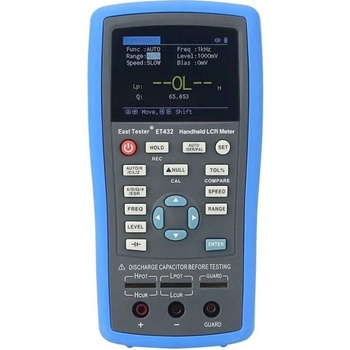

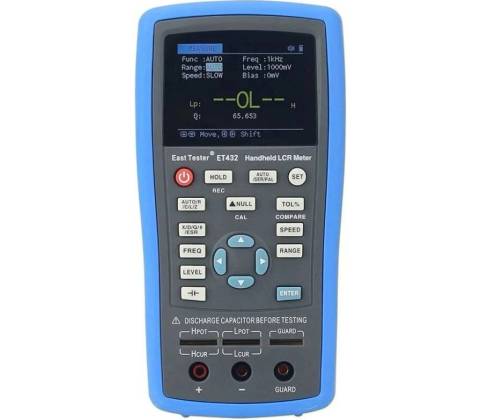

LCR ET432

Rychlé a přesné měření pasivních součástek, které šetří čas při diagnostice a vývoji.

Ruční digitální LCR metr LCR ET432 je určený pro přesné měření indukčnosti, kapacity a odporu při odstraňování závad a testování součástek. Nabízí základní přesnost 0,2 %, šest pevných testovacích frekvencí a široké měřicí rozsahy, přehledný 2,8" TFT displej a USB rozhraní pro spojení s PC.

Přesnost, na kterou se můžete spolehnout

Pro rychlou diagnostiku i náročná měření nabízí LCR ET432 základní přesnost až 0,2 %, takže získáte spolehlivé hodnoty indukčnosti, kapacity i odporu. Přesnost snižuje nejistotu při porovnávání součástek a urychluje rozhodování při opravách.

Široké rozsahy pro všechny typy součástek

Přístroj pokrývá velmi široké rozsahy: L od 0,000 µH do 2000 H, C od 0,000 pF do 20 000 mF, R od 0,0001 Ω do 20 MΩ. Díky tomu změříte drobné SMD součástky i větší cívky nebo kondenzátory bez nutnosti doplňkového vybavení.

Volba testovací frekvence

Zařízení pracuje na 6 pevných frekvencích (100 Hz, 120 Hz, 1 kHz, 10 kHz, 40 kHz, 100 kHz). Tyto body vám umožní zvolit vhodné podmínky pro měření různých typů součástek a odhalit frekvenčně závislé chování.

Přehledný displej a uživatelská ergonomie

Velký 2,8" TFT LCD s rozlišením 4,5 číslice zobrazí hlavní parametry jasně a čitelně. Menu a automatická identifikace součástek usnadňují práci v terénu i v dílně, takže se rychle dostanete k výsledkům bez zbytečných kroků.

Připojení k PC pro další analýzu

LCR ET432 nabízí USB Device rozhraní a podporuje komunikaci pomocí SCPI, takže můžete data posílat do počítače pro další zpracování nebo integraci do testovacích postupů v laboratoři.

Klíčové vlastnosti

• Vysoce přesné měření s přesností až 0,2 %
• Měří L, C, R, Z, ESR, Q, D, fázový úhel a reaktanci
• Šest pevných testovacích frekvencí: 100 Hz–100 kHz
• Velké rozsahy: L 0,000 µH–2000 H, C 0,000 pF–20 000 mF, R 0,0001 Ω–20 MΩ
• USB rozhraní s podporou SCPI pro připojení k PC

Často kladené otázky

Je tento přístroj vhodný pro odstraňování závad?

Ano. LCR ET432 je navržen pro odstraňování závad a přesné ověření pasivních součástek díky měření L, C, R, ESR a dalším parametrům, takže jej můžete použít při diagnostice v dílně i na stole vývojáře.

Ukládá LCR ET432 naměřená data, nebo je potřeba připojit PC?

Přístroj nemá vestavěné záznamy měření. USB rozhraní slouží k přímému připojení k PC a komunikaci pomocí protokolu SCPI, nikoli k internímu ukládání dat v přístroji.

Jaké frekvence přístroj používá a jak je vybírat?

Měření probíhá na jednom z pevných frekvenčních bodů (100 Hz, 120 Hz, 1 kHz, 10 kHz, 40 kHz, 100 kHz). Vy zvolíte frekvenci podle typu součástky a přístroj provede příslušné výpočty parametrů.

Obsahuje LCR ET432 režim pro měření elektrolytických kondenzátorů?

Ano. Přístroj měří ESR i další parametry kondenzátorů a má speciální režim pro elektrolytické kondenzátory, což vám pomůže rychle zjistit jejich stav bez komplikovaných postupů.
