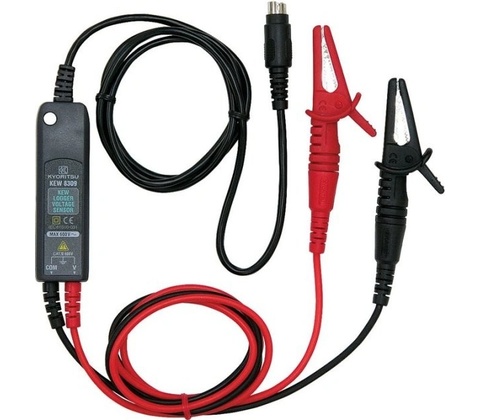

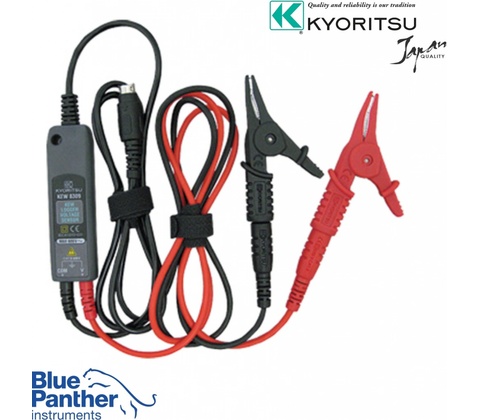

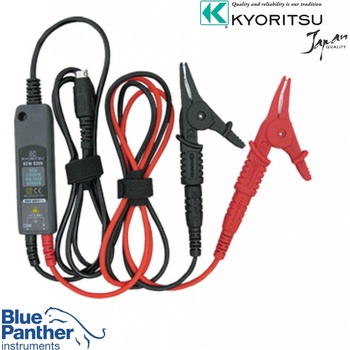

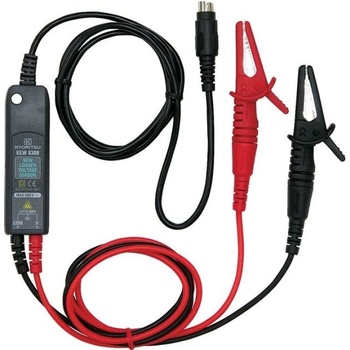

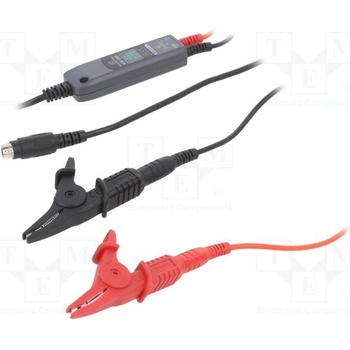

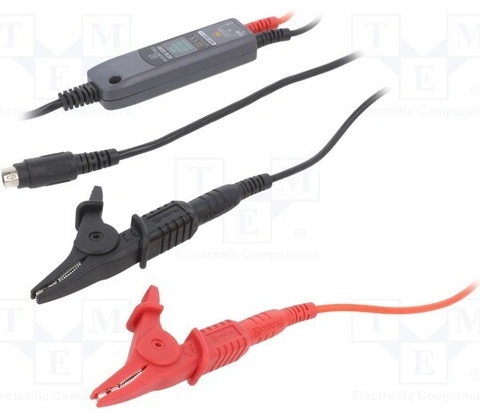

Kyoritsu KEW 8309

Získejte jistotu při servisních měřeních a zjednodušte diagnostiku i v komplikovaných obvodech.

Diferenciální napěťová sonda Kyoritsu KEW 8309 umožňuje bezpečné měření plovoucího napětí až do 600 Vrms díky diferenciálnímu vstupu a výstupu 0–60 mV (0,1 mV/V). Sonda má CAT III 600 V certifikaci, kompaktni rozměry a 2 m kabel s MINI DIN 6pin konektorem, což ji předurčuje pro servis a údržbu ve spojení se záznamníky jako KEW 5020.

Proč pro servis použít diferenciální sondu

Diferenciální konstrukce umožňuje měření plovoucího napětí tam, kde fáze není uzemněná. To dává servisním technikům možnost bezpečně hodnotit napětí mezi dvěma body bez reference na zem.

Rozsah a převod signálu

Sonda měří AC do 600 Vrms a převádí ho na výstup 0–60 mV (poměr 0,1 mV/V). Tento nízkonapěťový výstup je připravený pro přímé připojení k záznamníkům a analyzátorům.

Bezpečnostní certifikace a izolace

Produkt splňuje normy IEC/EN 61010 a nese označení CAT III 600 V. Izolace a zkouška výdržného napětí (5350 V RMS, 5 s) zajišťují bezpečné používání v servisním prostředí.

Konstrukce a kompatibilita

Kompaktní rozměry 87 × 26 × 17 mm, hmotnost přibližně 135 g a kabel dlouhý 2 m usnadňují manipulaci. Výstup přes MINI DIN 6pin zajišťuje kompatibilitu se záznamníkem Kyoritsu KEW 5020.

Přesnost a provozní limity

Přesnost v běžném frekvenčním pásmu je ±1,0 % + 0,1 mV (50/60 Hz). Provozní teplota je -10 až 50 °C a relativní vlhkost do 85 %, proto dodržujte uvedené limity pro spolehlivá měření.

Klíčové vlastnosti

• Měření plovoucího (diferenciálního) napětí až do 600 Vrms
• Bezpečnostní provedení CAT III 600 V a normy IEC/EN
• Výstupní převod 0,1 mV/V (0–60 mV) kompatibilní se záznamníky
• Kompaktní tělo s kabelem 2 m a MINI DIN 6pin konektorem

Často kladené otázky

Je Kyoritsu KEW 8309 bezpečný pro měření sítí do 600 V?

Ano. Sonda má kategorii bezpečnosti CAT III 600 V a izolaci podle norem IEC/EN 61010, takže ji můžete použít při servisních měřeních v sítích do 600 V za podmínek uvedených v návodu.

Jak připojím sondu k záznamníku a jaký je výstupní signál?

Sonu připojíte přes výstupní konektor MINI DIN 6pin k záznamníku nebo adaptéru. Výstupní převod je 0,1 mV/V (max. výstup 0–60 mV při 0–600 V) a kabel má délku 2 m, takže signál je připravený ke záznamu.

Vydrží sonda venkovní provoz a jaké má provozní podmínky?

Provozní rozsah sondy je -10 až 50 °C, relativní vlhkost do 85 % bez kondenzace a nadmořská výška až 2000 m. Pokud plánujete použití mimo tyto podmínky, postupujte podle servisních doporučení výrobce.
