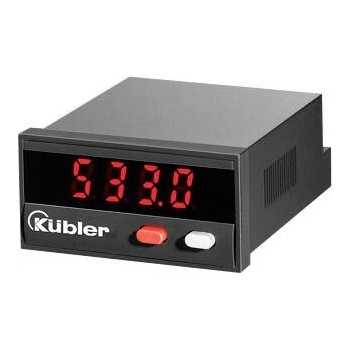

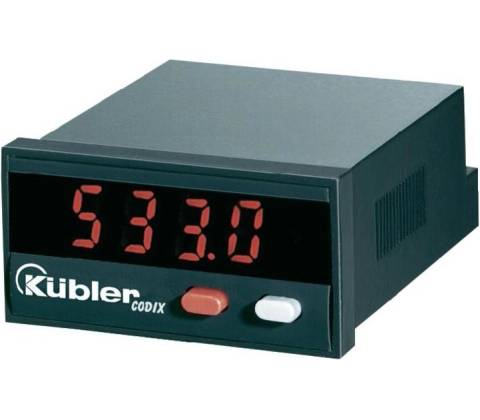

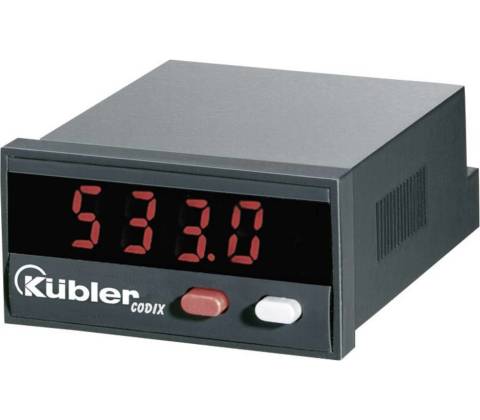

Kübler Codix 533

Rychlé a čitelné zobrazení signálů pro spolehlivé řízení procesů i v náročném provozu.

Digitální měřicí jednotka Kübler Codix 533 zobrazuje na čtyřmístném LED displeji 0–12 V DC nebo 0–24 mA, nabízí přesnost 0,1 % a programovatelný analogový výstup, takže hodnoty odpovídají přímo procesním signálům. Přístroj se napájí z 10–30 V DC, má čelní krytí IP65 a kompaktní panelové rozměry 48 × 24 mm, což usnadňuje instalaci do rozvaděčů.

Přesné zobrazení hodnot

Kübler Codix 533 nabízí čtyřmístný LED displej s výškou číslic 8 mm a rozsahem zobrazení 0–9 999, takže hodnoty procesu jsou snadno čitelné z větší vzdálenosti. Přístroj pracuje s přesností 0,1 %, což zajišťuje konzistentní výsledky v řízení.

Podporované vstupy a rozsahy

Přístroj zobrazuje jednotkové signály 0–12 V DC nebo 0–24 mA. Měření proudu probíhá přímou (sériovou) metodou. Výstupy jsou programovatelné tak, aby se výsledky daly přímo využít v řízení bez dalších přepočtů.

Konstrukce a montáž do panelu

Kompaktní provedení 48 × 24 × 59 mm a montážní rozměr 48 × 24 mm usnadňují vložení do rozvaděče. Čelní strana má krytí IP65, hmotnost přístroje je 0,05 kg a provozní teplota je -10 až +50 °C.

Ovládání a použití v procesech

Ovládání dvěma tlačítky a otevřený text minimalizují programovací chyby. Přístroj obsahuje časově řízené funkce s analogovým výstupem a je vhodný pro simulované postupy a zjednodušení průběhů v automatizaci.

Klíčové vlastnosti

• Přesnost 0,1 % pro spolehlivé procesní řízení
• Rozsahy 0–12 V DC a 0–24 mA pro přímé zobrazování jednotkových signálů
• Čelní krytí IP65 a kompaktní panelové rozměry 48 × 24 mm
• Napájení 10–30 V DC a čtyřmístný LED displej s výškou číslic 8 mm

Často kladené otázky

Je Kübler Codix 533 odolný vůči prachu a vodě?

Ano. Čelní strana má krytí IP65, takže displej a čelní panel jsou chráněné proti prachu a stříkající vodě; montáž do rozvaděče zajistí další mechanickou ochranu.

Jak se měří proud — sériově nebo klešťově?

Měření proudu probíhá přímým (sériovým) způsobem — do přístroje vede proudová větev. Nepoužívá se klešťová metoda, proto naplánujte zapojení do série s měřeným obvodem.

Co když potřebuji záznam dat?

Zařízení nepodporuje záznam dat. Pokud potřebujete archivaci, připojte analogový výstup (0–12 V / 0–24 mA) k externímu dataloggeru nebo řídicímu systému.

Vydrží Kübler Codix 533 běžné průmyslové teploty?

Ano. Přístroj pracuje v rozsahu -10 až +50 °C, což pokrývá běžné průmyslové i venkovní provozy; při extrémních teplotách dodržte doporučení pro umístění a chlazení.
