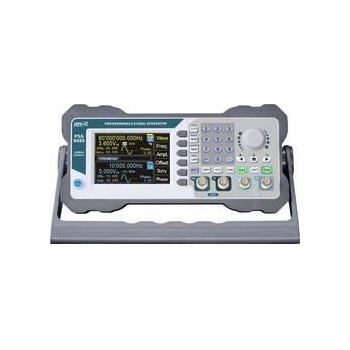

Joy-it JT-PSG9080

Ulehčete si vývoj i servis elektroniky — přesně, rychle a bez složitého nastavování.

Programovatelný generátor signálů Joy-it JT-PSG9080 nabízí 2kanálové výstupy, široký frekvenční rozsah 1 nHz–80 MHz a vzorkovací rychlost 300 MSA/s. Díky 3,5" barevnému LCD a intuitivnímu menu nastavíte průběhy i modulační režimy (AM, FM, PM, PWM, sweep, VCO). Integrovaný jednokanálový čítač frekvence, BNC rozhraní a napájení 230 V AC usnadní připojení v dílně i laboratoři. Joy-it JT-PSG9080 není dodáván s oficiální kalibrací.

Výkon a frekvenční pokrytí

Generátor nabízí rozsah od 1 nHz do 80 MHz, přičemž pro sinusový průběh platí hranice 80 MHz, pro obdélník 30 MHz a pro trojúhelník 50 MHz. Díky 300 MSA/s dokáže reprodukovat rychlé průběhy a poskytuje dostatečný výkon pro běžné laboratorní a servisní testy.

Průběhy a modulace na míru

K dispozici máte standardní i pokročilé tvary: sinus, obdélník, trojúhelník, puls, uživatelsky definované a speciální Lorentz. Přístroj podporuje modulace AM, FM, PM a PWM a režimy jako sweep a VCO, takže snadno simulujete reálné signály i složité testovací scénáře.

Přehledné ovládání a robustní provedení

Intuitivní ovládání doplňuje 3,5" barevný LCD s přehledným menu, možností ukládání nastavení do skupin a vícejazyčným rozhraním (DE/EN/FR). Pouzdro je odolné a má protiskluzové podstavce, takže se zařízení stabilně používá v dílně i na pracovním stole.

Připojení, napájení a příslušenství

Výstupy jsou vedeny přes BNC konektory; v balení jsou 2× BNC signálové svorky a připojovací kabel. Přístroj má jednokanálový čítač frekvence a napájí se ze sítě 230 V AC. Upozornění: zařízení není dodáváno s oficiální kalibrací.

Klíčové vlastnosti

• 2kanálové provedení pro současné signály
• 1 nHz–80 MHz široký frekvenční rozsah
• 300 MSA/s vzorkovací rychlost a 3,5" barevný LCD pro snadné nastavení
• Programovatelné průběhy a modulační režimy (AM, FM, PM, PWM, sweep, VCO)
• BNC výstupy a integrovaný čítač frekvence

Často kladené otázky

Je tento generátor vhodný pro testování RF obvodů?

Ano. Přístroj pokrývá frekvenční pásmo až 80 MHz (sinus) a se 300 MSA/s zvládne běžné RF testy, které děláte v dílně nebo laboratoři. Pokud ale potřebujete certifikovanou přesnost pro kalibrovaná měření, doporučíme přístroj s oficiální kalibrací.

Jaké průběhy a modulační režimy mohu generovat?

Generátor vytváří sinus, obdélník, trojúhelník, puls, uživatelsky definované průběhy a speciální tvar Lorentz. K tomu můžete použít širokou paletu modulací (AM, FM, PM, PWM) a režimy jako sweep nebo VCO, což vám umožní flexibilní simulace signálů.

Obsahuje přístroj záznam dat nebo čítač frekvence?

Neobsahuje záznam dat, ale má integrovaný jednokanálový čítač frekvence, který zobrazuje frekvenci, periodu a dobu zapnutí na displeji. Záznam dat si tedy musíte řešit externě, čítač vám ale poskytne rychlou ověřovací informaci.

Jak připojím výstup k osciloskopu nebo jinému měřiči?

Výstupy jsou přes BNC konektory; v balení najdete 2× BNC signálové svorky a připojovací kabel. Připojíte ho běžným koaxiálním kabelem k osciloskopu či jinému měřicímu přístroji. Napájení je ze sítě 230 V AC.
