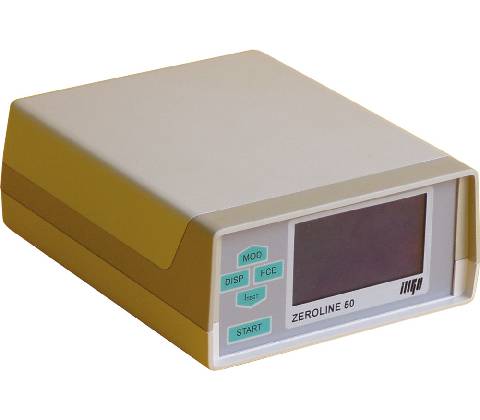

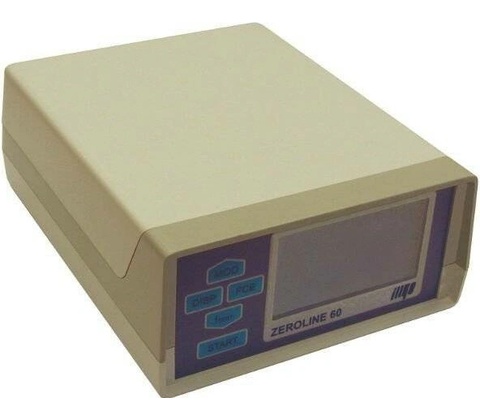

ILLKO ZEROLINE 60

Spolehlivý specialista pro revize – rychlé a přesné ověření obvodů bez zbytečných komplikací.

Digitální přístroj ILLKO ZEROLINE 60 je určený pro přesné měření impedance poruchové smyčky v sítích TT a TN a pro běžné revize elektroinstalací. Nabízí rozlišení 0,001 Ω, volitelné měřicí proudy 10/20/30 A, měření odporu uzemnění a impedanci i za proudovým chráničem, přičemž splňuje CAT III 300 V a je konstruován pro vnitřní použití (IP40).

Přesnost měření impedance

ZEROLINE 60 poskytuje skutečnou impedanci smyčky s rozlišením 0,001 Ω a možnost rychlého měření do 20 Ω. Díky čtyřvodičovému připojení přístroj eliminuje vliv přechodových odporů a zajišťuje opakovatelné výsledky vhodné pro přesné revize.

Nastavitelné měřicí proudy

Volbou měřicího proudu 10 A, 20 A nebo 30 A upravíte rozsah a citlivost podle testovaného obvodu. Vyšší proudy zlepšují přesnost při nízkých impedancích, nižší proudy jsou šetrnější k citlivé elektronice.

Funkce pro revize a bezpečnost

Přístroj nabízí měření odporu uzemnění náhradní metodou a vyhodnocení impedance smyčky i za RCD bez jeho vybavení. Dále provádí automatickou kontrolu připojení vodičů a detekci nebezpečného dotykového napětí na ochranném vodiči.

Technické limity a provozní podmínky

Přístroj pracuje v rozsahu napětí 200–440 V, měří kmitočet 48–52 Hz a zkratový proud až 23 kA. Má kategorii přepětí CAT III 300 V, třídu ochrany II a krytí IP40 — určené pouze pro vnitřní použití.

Ergonomie a příslušenství

ZEROLINE 60 váží přibližně 1,6 kg a má rozměry 150 × 190 × 70 mm, což usnadňuje manipulaci a zavěšení na krk pomocí dodaného řemenu. V balení jsou měřicí kabel šestižilový, krokosvorky, měřicí hroty a kalibrační list.

Klíčové vlastnosti

• Přesné měření impedance smyčky s rozlišením 0,001 Ω
• Nastavitelné měřicí proudy 10/20/30 A pro optimální rozsah a přesnost
• Měření odporu uzemnění i impedance za proudovým chráničem
• Krátký rozsah zkratového proudu do 23 kA a měření napětí do 440 V

Často kladené otázky

Je ILLKO ZEROLINE 60 vhodný pro revize v bytových instalacích?

Ano. ILLKO ZEROLINE 60 splňuje požadavky běžných revizí v bytových i domovních instalacích díky měření impedance smyčky, odporu uzemnění a kontrole připojení; dbejte ale na omezení prostředí (pouze interiér, IP40) a kategorii přepětí CAT III 300 V.

Mohu přístroj použít za proudovým chráničem, i když se chránič nevypne?

Ano. Přístroj umí změřit impedanci smyčky i za proudovým chráničem bez jeho vybavení, takže prověříte obvod i tehdy, když se chránič nevybíjí. Měření probíhá čtyřvodičově, což eliminuje vliv přechodových odporů.

Jaké má ILLKO ZEROLINE 60 měřicí proudy a proč je to důležité?

Má nastavitelné měřicí proudy 10 A, 20 A a 30 A. Volbou vyššího proudu získáte lepší rozsah a přesnost měření nízkých impedancí; nižší proudy se hodí pro citlivější obvody nebo tam, kde nelze použít vyšší zatížení.

Obsahuje záznam dat, nebo si musím výsledky zapisovat ručně?

Ne. Přístroj nezaznamenává data v paměti, takže výsledky si buď tisknete externě přes vlastní postupy, nebo je zapisujete ručně podle návodu a kalibračního listu, který je součástí dodávky.

Je přístroj vhodný do venkovního prostředí nebo pouze do interiéru?

Pouze do interiéru. Přístroj je určen pro použití v suchém vnitřním prostředí a má krytí IP40, proto není vhodný pro venkovní nebo vlhké podmínky a staveniště, kde by byla potřeba vyšší odolnost.
