ILLKO IP8012

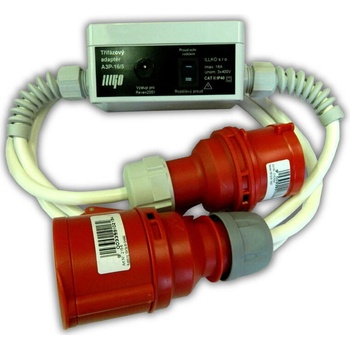

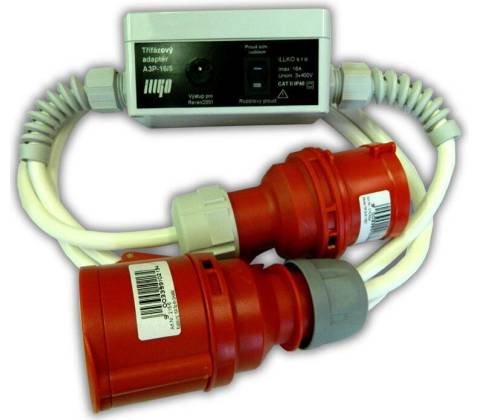

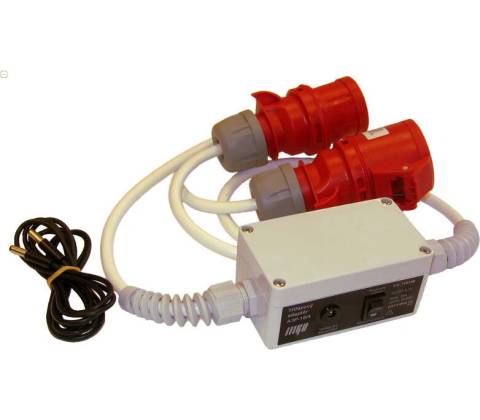

ILLKO IP8012 třífázový adaptér - 16A/4 pro REVEX plus a REVEX profi II

Třífázový adaptér A3P ve spojení s přístroji  REVEX  umožňuje měřit:

Proud ochranným vodičem spotřebiče připojeného třífázovou zástrčkou / zásuvkou.

Rozdílový proud spotřebiče připojeného třífázovou zástrčkou / zásuvkou.

Adaptér A3P je vyráběn ve 4 variantách: 16 A - 4 kolíková zásuvka (A3P - 16/4, obj.č. P 8012) 16 A - 5 kolíková zásuvka (A3P - 16/5, obj.č. P 8011) 32 A - 4 kolíková zásuvka (A3P - 32/4, obj.č. P 8014) 32 A - 5 kolíková zásuvka (A3P - 32/5, obj.č. P 8013)

UPOZORNĚNÍ: Výstup třífázového adaptéru A3P smí být připojen pouze k měřícím přístrojům  REVEX  2051,  REVEX plus,  REVEX profi nebo MDtest.Třífázový adaptér A3P smí být používán pouze k výrobcům zamýšlenému účelu, tzn. měření unikajících proudů třífázových spotřebičů. Je zakázáno používat třífázový adaptér jako prodlužovací šňůru.

Technické parametry:

Referenční podmínky:

Teplota (23 ± 2) °C

Rel. vlhkost 44 ÷ 55 % při 23 °C

Poloha přístroje libovolná

Pracovní podmínky:

Teplota 0 °C ÷ 40 °C

Rel. vlhkost (bez kondenzace)

Max. 75 % při 23 °C

Jmenovité síťové napětí 400 V 50/60 Hz

Jmenovitý síťový proud A3P - 16/X 16 A

Jmenovitý síťový proud A3P - 32/X 32 A

Měřící rozsah 0 ÷ 20 mA AC

Výstupní převod proudu [uA] 1000:1

Základní chyba převodu ±(2 % z MH + 3 % z MR R)

Pracovní chyba převodu ±(3 % z MH + 3 % z MR R)

Všeobecně:

Rozměry plastové skříňky 115 × 65 × 55 mm

Celková délka včerně zástrčky a zásuvky ± 2 m

Hmotnost 1 - 1,4 kg (dle typu)

Rozsah sklad. teplot a rel. vlhkost -10 °C ÷ 50 °C / max. 75 %

Teplotní odolnost pouzdra 70 °C

Poznámka:

MH - měřená hodnotaMR R - odpovídající měřící rozsah přístroje  REVEX  nebo MDtest

Rozsah dodávky: třífázový adaptér A3P

P2081 - univerzální propojovací kabel pro přístroje  REVEX návod k používání kalibrační list
