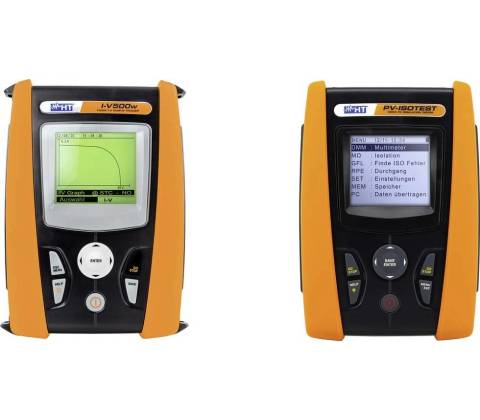

HT Instruments PV SERVICE-PACK W5

Rychlé vyhodnocení solárních polí a snadné ukládání výsledků pro efektivní údržbu a diagnostiku v terénu.

Sada HT Instruments PV Service‑Pack W5 kombinuje I–V analyzátor a instalační tester pro komplexní diagnostiku fotovoltaiky a EV. Přístroj měří až 1500 V a 15 A, provádí izolační testy do 1500 V, vypočítává výkonové veličiny a ukládá naměřené hodnoty s možností přenosu přes opticky izolované USB nebo Wi‑Fi, což zjednodušuje protokolování a rychlé rozhodování v terénu.

Rychlé I–V měření a analýza

HT Instruments PV Service‑Pack W5 provede kompletní I–V měření modulů a řetězců s přepočtem na standardní testovací podmínky (STC). Na displeji uvidíte aktuální výkon (MPP), špičkový výkon, ISC a VOC, což zrychlí diagnostiku výkonnosti pole.

Test izolace a lokalizace závad

Balíček obsahuje PV‑ISOTEST pro měření izolace až do 1500 V DC podle norem. Nová funkce GFL umožní lokalizovat zemní závady v stringu bez externího adaptérů, takže najdete problém rychleji a bezpečněji.

Ukládání a přenos naměřených dat

Přístroj nabízí záznam dat do interní paměti (až 999 testů) a přenos přes opticky izolované USB nebo Wi‑Fi do PC/tabletu. Data lze doplnit o referenční čísla a textové komentáře pro snadné protokolování.

Měření pro kompletní elektrické vyhodnocení

Kromě I–V a izolace měříte střídavé a stejnosměrné napětí, stejnosměrný proud do 15 A, odpor, kontinuitu a teplotu. Přístroj vypočítá i výkonové veličiny (W, kW, cos φ) pro rychlé rozhodnutí o opravě.

Přenosný servisní balíček pro techniky

S rozměry 235×165×75 mm, hmotností 1,2 kg a dodaným dataloggerem, teplotním čidlem a adaptéry získáte kompletní sadu pro servis PV a EV: analyzátor I‑V, PV‑ISOTEST, software a ochranný kufr.

Klíčové vlastnosti

• Měření I–V a výkonu až do 1500 V / 15 A pro moduly i stringy
• Integrované záznamy dat s přenosem přes opticky izolované USB a Wi‑Fi
• Komplexní PV testy včetně izolačního testu do 1500 V a lokalizace závad (GFL)
• Výpočet výkonu (W, kW, cos φ), měření odporu, kontinuit a teploty
• Přenosné digitální provedení, napájeno 6× AAA, hmotnost 1,2 kg

Často kladené otázky

Je tento přístroj vhodný pro fotovoltaické instalace?

Ano. Přístroj je určen pro fotovoltaiku a měří parametry PV panelů i stringů, včetně výkonu a izolace, takže ho můžete použít při provozu i při revizích solárních instalací.

Jak se přenášejí naměřená data — přes USB nebo Wi‑Fi?

Přenos dat probíhá oběma způsoby: přes opticky izolované USB a přes integrované Wi‑Fi, takže si vyberete pohodlné propojení s PC, tabletem nebo iPadem.

Jak dlouho vydrží baterie?

Baterie tvoří 6× AAA; výdrž závisí na intenzitě používání a zapnutém Wi‑Fi/záznamu. Doporučujeme mít u zásadních měření náhradní sadu baterií pro dlouhé směny v terénu.

Obsahuje balení softwarový nástroj pro zpracování dat?

Ano. V balení je dodáván software pro zpracování dat (TOPVIEW/PV TEST) a protokolovací nástroje, které umožní ukládat, porovnávat a exportovat měření pro další vyhodnocení.
