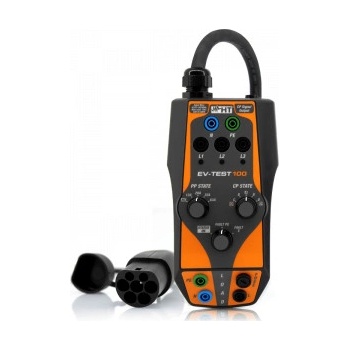

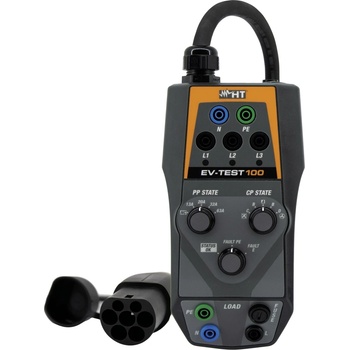

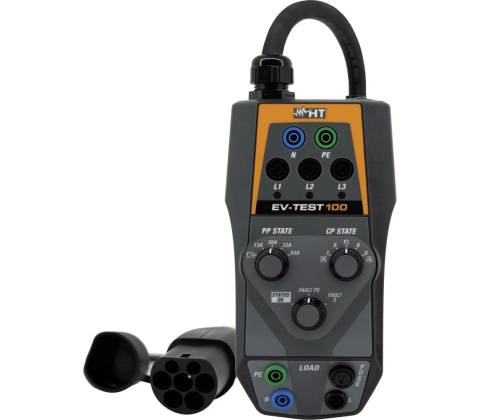

HT Instruments EV-TEST100 EVSE

Rychlé a spolehlivé ověření nabíjecích stanic — ověřte funkčnost a bezpečnost před uvedením do provozu.

HT Instruments EV-TEST100 EVSE simuluje elektrické vozidlo a umožňuje ověřit plnou funkčnost a elektrickou bezpečnost nabíjecích stanic. Přístroj podporuje režimy nabíjení 2 a 3 a využívá zkušební kabel s konektorem Type 2, simuluje stavy Control Pilot a Proximity Pilot i chybové situace (PE FAULT, PORUCHA E). EV-TEST100 pracuje do 415 V AC a splňuje klíčové normy IEC/EN, což usnadní nasazení v běžných instalačních podmínkách.

Simulace vozidla pro reálné testy

EV-TEST100 v roli simulovaného vozidla přehrává stavy Control Pilot (A–D) a nastaví hodnoty Proximity Pilot (NC, 13A, 30A, 32A, 63A). Díky tomu ověříte, jak nabíjecí stanice reaguje na běžné i hraniční provozní situace bez připojení skutečného vozu.

Podpora režimů a standardního konektoru

Zařízení testuje nabíjecí stanice v režimech 2 a 3 a používá zkušební kabel s konektorem typu 2 (IEC 62196-2). To zaručuje kompatibilitu s evropskými stanicemi a umožňuje rychlé ověření funkcí bez složitých úprav.

Detekce chyb a ověření bezpečnosti

EV-TEST100 umožňuje simulovat PE FAULT (porucha ochranného vodiče) a zkrat diody (PORUCHA E), čímž ověříte, zda EVSE správně detekuje závady a spustí ochranné reakce. To dává jasnou informaci o bezpečnosti instalace.

Technické limity a normová shoda

Zařízení pracuje s napětím až 415 V AC, 50/60 Hz a je navrženo v souladu s normami IEC/EN60364-7-722, IEC/EN61010-1, IEC/EN61851-1. Díky tomu máte jistotu, že testy odpovídají platným požadavkům.

Praktické dodání a provozní podmínky

V balení dostanete návod, kufr a kabel, takže je přístroj ihned připraven k použití v terénu. Provozní teplota je 0–40 °C a relativní vlhkost pod 80 %, což kryje běžné instalační podmínky.

Klíčové vlastnosti

• Simuluje elektrické vozidlo pro ověření funkčnosti nabíjecích stanic
• Podpora režimů nabíjení 2 a 3 a zkušební kabel s konektorem Type 2
• Simulace Control Pilot (CP) a Proximity Pilot (PP) včetně chybových stavů
• Test bezpečnosti: simulace PE FAULT a detekce poruch diody
• Kompatibilní s napětím až 415 V AC a splňuje klíčové normy IEC/EN

Často kladené otázky

Obsahuje balení kabel a kufr?

Ano. Obsahuje zkušební kabel s konektorem typu 2, takže můžete testovat nabíjecí stanice podle evropského standardu bez dalšího příslušenství.

Jak poznám, že zařízení správně simuluje požadovaný proud?

Použijte indikační stavy Control Pilot a Proximity Pilot: EV-TEST100 simuluje stavy CP (A–D) a PP (NC, 13A, 30A, 32A, 63A), takže uvidíte, jak stanice reaguje na různé proudové požadavky.

Co když nabíjecí stanice má problém s ochranným vodičem nebo diodou?

EV-TEST100 kontroluje i chybové situace: při poruše ochranného vodiče se aktivuje simulace PE FAULT a při zkratu diody se projeví stav PORUCHA E, což vám umožní ověřit bezpečnostní reakce EVSE.

Je vhodný i pro jiný typ konektoru, nebo pouze Type 2?

Testuje režimy nabíjení 2 i 3 a je určen pro konektory typu 2; pokud chcete ověřit jiný typ konektoru, musíte použít odpovídající adaptér nebo jiné testovací řešení.
