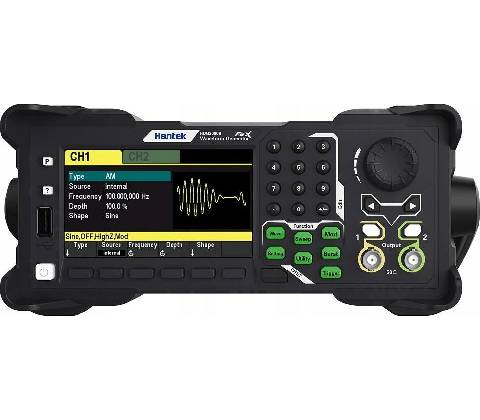

Hantek HDG3012B

Generátor libovolných funkcí/vln řady HDG3000BPopis

Řada HDG3000B od společnosti Hantek je vysoce výkonný generátor funkcí a libovolných průběhů navržený tak, aby splňoval potřeby moderního testování a navrhování elektroniky. Díky dvoukanálové funkčnosti, maximální výstupní frekvenci 100 MHz a 16bitovému vertikálnímu rozlišení poskytuje toto zařízení stabilní a přesné signály s nízkou úrovní zkreslení. Uživatelsky přívětivé rozhraní, velký barevný displej a pokročilé funkce z něj dělají nepostradatelný nástroj pro inženýry, techniky a výzkumníky.

Klíčové vlastnosti

• Multifunkčnost: Kombinace generátoru libovolných průběhů, generátoru impulsů, funkčního generátoru, harmonického generátoru a frekvenčního měřiče v jednom zařízení.
• Vysoká výstupní frekvence: Sinusový výstup až 100 MHz pro širokou škálu aplikací.
• Dva kanály: Dva nezávislé kanály se stejným výkonem, ekvivalentní dvěma generátorům v jednom.
• Vysoká vzorkovací frekvence: Vzorkovací frekvence 250MSa/s zajišťuje přesné signály bez zkreslení.
• Přesné rozlišení: 16bitové vertikální rozlišení zajišťuje vysokou věrnost generovaných kilometrů.
• Velká paměť průběhů: Až 2 Mpts paměti pro vytváření detailních a složitých průběhů.
• Podpora modulace: Bohaté možnosti modulace včetně AM, FM, PM, ASK, FSK, PWM a dalších.
• Měřič frekvence: Vestavěný frekvenční měřič s vysokým rozlišením 80 MHz pro analýzu signálu.
• Uživatelsky přívětivé rozhraní: 4,3palcový barevný TFT LCD displej s intuitivním a přehledným uspořádáním.
• Pokročilé harmonické funkce: Generování až 16 harmonických funkcí s určitou frekvencí, amplitudou a fází.

Aplikace

• Testování a navrhování elektroniky
• Generování signálů pro účely výzkumu a vývoje
• Analýza harmonických a testování filtrů
• Vzdělávací a laboratorní aplikace

• Model: HDG3012B
• Kanály: 2
• Max. výstupní frekvence: 15 MHz
• Max. frekvence vzorkování: 250 MSa/s
• Vertikální rozlišení: 16 bitů
• Vlnová délka: 2 Mpts
• Rozhraní: USB Host, USB zařízení

Typy vln

• Standardní tvary vln: Sinusoida, čtverec, trojúhelník, impuls, šum, harmonické
• Arbitrární průběhy: Více než 160 předdefinovaných signálů včetně EKG, gaussovský, exponenciální nárůst/pokles, dvoutónový vícefrekvenční a stejnosměrné napětí

Nejdůležitější technické informace

• Typy modulace: AM, DSB-AM, FM, PM, ASK, FSK, PSK, PWM a další
• Generátor harmonických: Vytváření sudých, lichých nebo všech harmonických s nastavitelnou amplitudou a fází
• Přesnost frekvence: ±1ppm pro přesný výstupní signál
• Rozsah dynamiky: Rozlišení 1μHz pro přesnou regulaci frekvence
• Pulzní funkce: Regulovatelný pracovní cyklus od 0 % do 99,999 %

Přiložené příslušenství

• Nabíječka
• USB kabel
• Návod k použití
• Kalibrační certifikát
