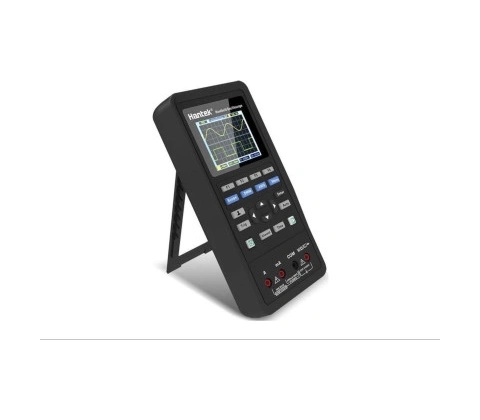

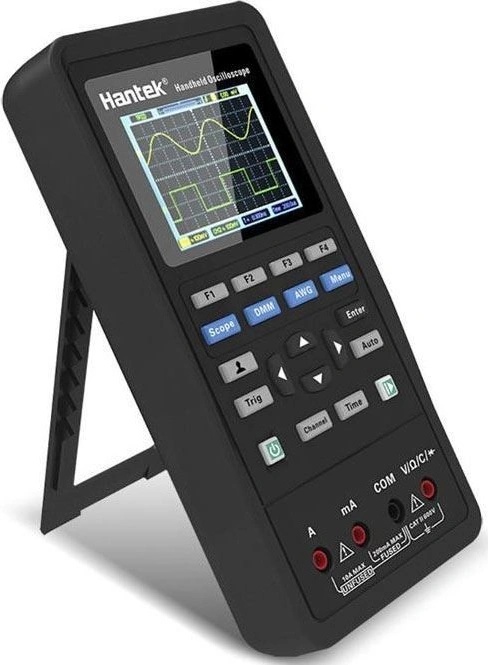

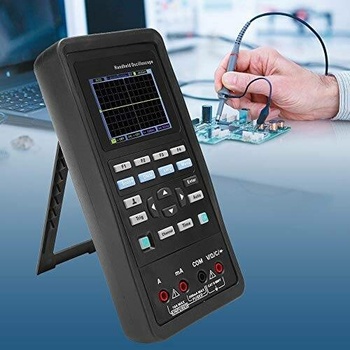

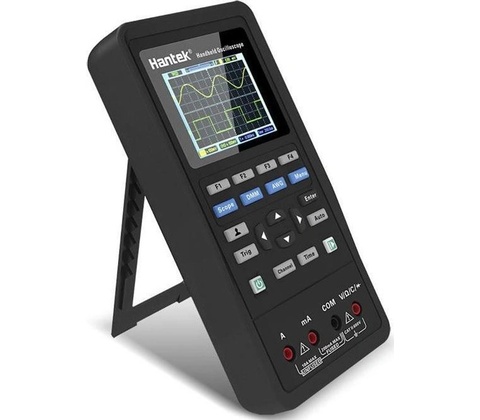

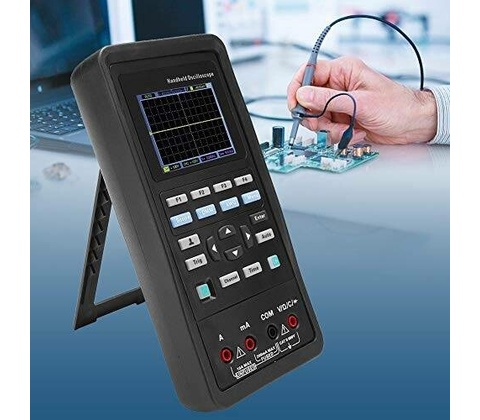

Hantek 2D72 2000 series

Rychlé a spolehlivé řešení pro diagnostiku elektroniky — přenosný nástroj pro servis a měření bez zbytečné složitosti.

Přenosný osciloskop a multimetr v jednom, Hantek 2D72, je navržený pro rychlé odstraňování závad: nabízí 0–70 MHz, 2 kanály, vzorkování 250/125 MSa/s a záznam 6K/3K vzorků. Přístroj obsahuje 2×18650 baterie a možnosti napájení přes USB nebo adaptér, podporuje záznam dat a přenos do PC, přičemž maximální vstupní napětí činí 150 V RMS.

Výkon a základní parametry

Pro rychlé odhalování závad nabízí přístroj šířku pásma 0–70 MHz, 2 kanály a vzorkování 250 MSa/s pro jeden kanál (125 MSa/s při dvou). Délka záznamu činí 6K vzorků pro 1 kanál nebo 3K pro dvě, což stačí pro běžné servisní úlohy a rychlou analýzu.

Kombinace osciloskopu a multimetrů

Kromě průběhů umí přístroj měřit AC/DC napětí, DC proud (sériově) a odpor. Integrované multimetrické sondy umožňují provádět základní měření bez nutnosti dalších přístrojů, což zrychlí diagnostiku při servisu elektroniky.

Mobilita a napájení

Zařízení je přenosné a napájí se 2×18650 Li‑ion (součást), přes USB nebo dodávaný adaptér. Kompaktní rozměry 199×98×40 mm a hmotnost ~624 g usnadní práci v dílně i přenášení mezi pracovišti.

Záznamy a práce s počítačem

Přístroj podporuje záznam průběhů a ukládání dat; přenos do PC probíhá přes USB Device. Pozor na zobrazení přes USB — může být se zpožděním, ale uložené záznamy v PC jsou bez chyb a vhodné pro podrobnou analýzu.

Bezpečnost a provozní omezení

Vstupní impedance 1 MΩ / ≤25 pF a max. vstupní napětí 150 V RMS definují bezpečné limity použití. Přístroj je určen pouze pro vnitřní prostředí; pro práci v exteriéru nebo v nebezpečných podmínkách použijte odpovídající ochranné postupy.

Klíčové vlastnosti

• Šířka pásma 0–70 MHz a 2 kanály pro současné sledování signálů
• Vzorkovací frekvence 250 MSa/s (1 kanál), 125 MSa/s (2 kanály) a záznam 6K/3K vzorků
• Integrované napájení 2×18650 (součást balení) a možnost napájení přes USB či adaptér
• Max. vstupní napětí 150 V RMS a vstupní impedance 1 MΩ / ≤25 pF
• Podpora záznamu dat a přenos přes USB pro analýzu v PC

Často kladené otázky

Je toto zařízení zároveň osciloskop i multimetr?

Ano. Hantek 2D72 kombinuje osciloskop a multimetr, takže získáte jak průběhová měření, tak základní elektrikářské hodnoty. Díky USB rozhraní a možnosti záznamu dat snadno ověříte průběhy i při odstraňování závad.

Jak se ukládají a přenášejí záznamy?

Zařízení ukládá data lokálně a přenáší je přes USB do PC. Doporučujeme pracovat přímo s uloženými soubory v počítači, protože při zobrazení přes USB může dojít ke zpoždění zobrazení, zatímco záznam v PC bude bez chyb.

Co všechno přístroj změří a do jakého napětí?

Měříte AC/DC napětí do 150 V RMS, DC proud sériově a odpor. Pokud potřebujete vyšší napětí nebo izolované měření, musíte použít vhodné převodníky nebo externí sondy; přístroj je koncipovaný pro přímá měření v interiéru.

Vydrží přístroj na baterii a lze ho napájet přes USB nebo adaptér?

Baterie jsou součástí balení: 2×18650 Li‑ion 2600 mAh a přístroj lze napájet také přes USB nebo dodávaný adaptér. Díky tomu pracujete bez sítě, nebo provozujete zařízení z externího napájení podle potřeby.
