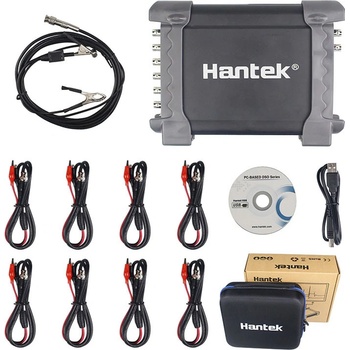

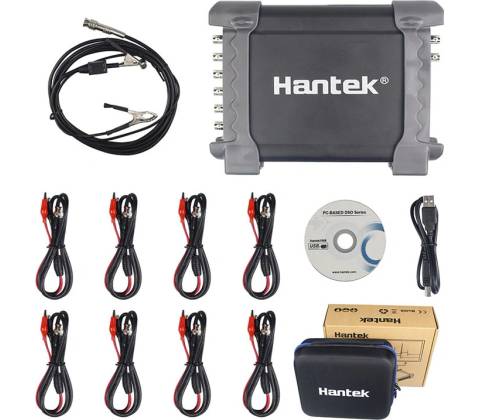

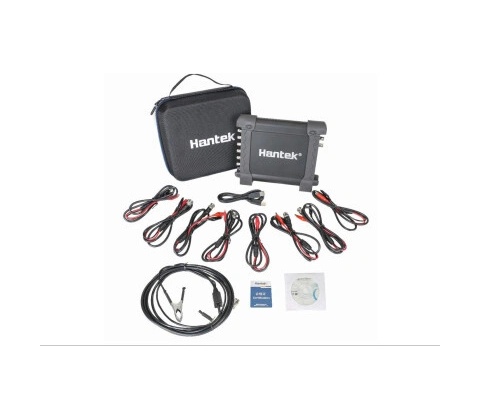

Hantek 1008C

Hantek DSO1008C 2019r. je osmikanálový Autoskop (Osciloskop), navržený pro rychlé a spolehlivé měření a diagnostiku velkých i malých automobilů a motorek.

Osciloskop Hantek DSO10008C dokáže ihned změřit a zkontrolovat váš automobil pomocí paralelní diagnostiky.

Paralelní diagnostika doplňuje diagnostiku sériovou (OBD), která je omezena pouze na určitou skupinu poruch ve vozidle. Paralelní diagnostika se zaměřuje na měření pomocí osciloskopu a připojených sond k autu, osciloskop přesně měří všechny napěťové signály v automobilu, ty následně zobrazí na displeji vašeho PC či notebooku.

Autoskop DSO10008C nabízí až 8 nezávislých vstupů a speciální software, který je navržen přímo pro měření a diagnostiku v automobilů a motocyklů.

Software obsahuje i nástroje pro začínající či méně zkušené opraváře a elektrikáře, jednoduše si v nabídce vyberete z řady přednastavených měření.

Součástí přednastavených měření je i více jak 80 grafů všech měřitelných obvodů, sond a aktivních prvků dílů ve vozidle. Grafy představují vzorový průběh správné fungující části vozidla pro porovnání s vaším naměřeným grafem. Tímto způsobem jednoduše zkontrolujete a porovnáte všechny části vozidla, ihned zjistíte, které elektronické díly jsou v pořádku a které naopak nefungují správně.

Software nabízí velké množství předdefinovaných testů a měření pro primární a sekundární obvod zapalování, sondy měření průtoku vzduchu, otáček váčkové a klikové hřídele, rozdělovače, Lambda senzorů, škrtící klapky, diagnostika sběrnice BUS, měření induktivních a Hallových senzorů, snímače tlaku sacího potrubí, relativní komprese na vznětových i zážehových motorech, Obvody nabíjení a měření Alternátoru 12V i 24V, testy sběrnice LIN při vypnutém zapalování a další. vlastnosti:

• USB digitální osciloskop ve formě počítačového adaptéru
• verze osciloskopu Hantek1008C s kovovým pouzdrem vyrobeným z profilu ze slitiny hliníku
• pouzdro umožňuje osciloskopu pracovat ve svislé nebo vodorovné poloze
• 8 vstupních kanálů pro analogový signál
• 12bitové vertikální rozlišení ADC
• Komunikační rozhraní USB2.0
• napájeno z USB portu
• automatická měření kurzorem
• 8kanálový programovatelný generátor, který dokáže zpracovat analogové signály z klikového hřídele, vačkového hřídele atd.

Příklady aplikací v automobilové diagnostice:

Can Bus Test, Craking Výfuk - diagnostika výfukového systému, Test klikového hřídele - diagnostika hřídele, Test rozdělovače, Lambda Test, Test Lin Bus atd.

• Testování vozidla První diagnostika: Podtlak a zapalování sběrného sacího potrubí, Podtlak a zapalování regulačních ventilů benzinových výparů, Zapalování při nečinnosti výfuku, Spuštění zapalování výfuku
• Zapalování: primární a sekundární | Senzor: měřič průtoku vzduchu, vačkový hřídel, klikový hřídel, rozdělovač, lambda sonda, poloha škrticí klapky
• Diagnostika sběrnice: zkoumat data sběrnice CAN, integrita signálu sběrnice CAN, dlouhodobé získávání LH sběrnice CAN, sběrnice LIN | diagnostika benzínových a naftových motorů

Parametry:

• Kanály: 8
• Šířka pásma: 250kHz (-3dB)
• Vzorkovací frekvence : 2400kHz
• Časová základna: 1ns/div až 20000s/div, přenost: ±50ppm
• Impendance: 1MΩ
• Citlivost vstupu: 2mV/div to 10V/div
• Rozsah napětí: 10mV～5V/div
• Ochrana vstupu: 400V (DC+AC Peak)
• Vertikální rozlišení: 12bitů
• matematické funkce spolu s FFT
• Interface: USB 2.0 (napájení + data)
• Délka šnůr BNC/Banánek​:
• Kompabilita: Windows XP, Vista, 7, 8, 8.1 a Windows 10.
• Délka šnůr BNC/Banánek​: 0,45M
• Rozměry osciloskopu: 185x150x27mm
• Váha Osciloskopu: 0,35kg

Software pro ovládání chodu osciloskopu Hantek1008:

Tento software je snadno a transparentně použitelný. Funguje s operačními systémy: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7, Win8, Win10. Doporučujeme vám stáhnout a nainstalovat software Hantek1008. Máme možnost spustit software bez osciloskopu připojeného k USB, abychom se dozvěděli o funkcích.
