Hadex TC-T7-H

Nezbytný pomocník pro rychlé odhalení závad při opravách a servisu.

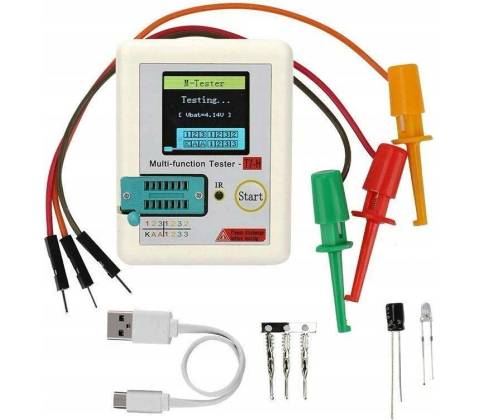

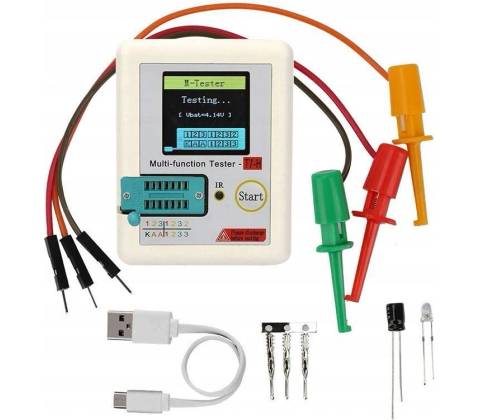

Hadex TC-T7-H je univerzální automatický tester pro rychlou diagnostiku a odstraňování závad v elektronice. Model Hadex T7H rozpozná a změří rezistory, kondenzátory, cívky i polovodiče a schematicky zobrazí rozmístění pinů na velkém 3,5" displeji. Vestavěný dobíjecí akumulátor s nabíjením přes USB, automatické vypnutí a kompaktní rozměry 88×65×25 mm dělají z přístroje praktického společníka do dílny i na servisní výjezdy.

Rozsah měření a přesnost

Tester nabízí měření odporů od 0,1 Ω do 50 MΩ, kapacit od 25 pF až do 100 mF (u C>1 mF měří i ESR) a indukčnost 0,01 mH–20 H. Tyto hodnoty pokryjí většinu běžných diagnostických úloh v servisu i amatérské dílně.

Automatická detekce a zobrazení pinů

Přístroj automaticky rozpozná typ součástky, vyznačí rozmístění pinů a schematicky zobrazí výsledky. Jádrem je procesor ATmega328, který zajišťuje rychlou identifikaci a přehledné vyhodnocení.

Napájení a přenosnost

Hadex TC-T7-H má vestavěný dobíjecí akumulátor a nabíjení probíhá přes USB, takže ho snadno nabijete v dílně i na cestách. Rozměry 88×65×25 mm a hmotnost 100 g zaručují, že tester nezabere místo v kapse nářadí.

Displej a ovládání

Přístroj využívá 3,5" displej s zeleným podsvícením, který zajišťuje čitelnost i ve slabém světle. Díky přehlednému zobrazení rychle najdete hodnoty i pinout bez nutnosti složitého nastavování.

Testování polovodičů a LCR funkcí

Hadex T7H zvládá testy tranzistorů (JFET, MOSFET, NPN, PNP), tyristorů a triaků (IGT <6 mA) a měří diody včetně LED a zenerových diod. Přístroj nabízí také LCR měření a jednoduché ESR vyhodnocení u větších kondenzátorů.

Klíčové vlastnosti

• Automatické rozpoznání široké škály součástek a zobrazení pinů
• Měření odporu, kapacity (25 pF–100 mF), indukčnosti (0,01 mH–20 H) a ESR u velkých kondenzátorů
• Vestavěný dobíjecí akumulátor s nabíjením přes USB a automatické vypnutí
• Velký přehledný 3,5" displej s zeleným podsvícením pro snadné čtení
• Kompaktní provedení 88×65×25 mm a hmotnost 100 g pro mobilní použití

Často kladené otázky

Je Hadex T7H vhodný pro odstraňování závad v elektronice?

Ano. Hadex T7H je navržený pro rychlé odstraňování závad v dílně i na poli: automaticky rozpozná součástky, změří jejich hodnoty a zobrazí rozmístění pinů, takže urychlí lokalizaci poruchy.

Obsahuje Hadex T7H záznam dat nebo možnost exportu?

Ne. Hadex T7H nemá funkci záznamu dat ani exportu — přístroj ukazuje výsledky přímo na displeji, proto není určený k dlouhodobému logování měření.

Jak se Hadex T7H napájí a jak dlouho vydrží baterie?

Přístroj má vestavěný dobíjecí akumulátor a nabíjí se přes USB. Výrobce v základních údajích neuvádí konkrétní výdrž baterie, proto doporučujeme zkontrolovat přiloženou dokumentaci.

Jaké komponenty Hadex T7H rozpozná?

Tester rozpozná a změří rezistory, kondenzátory (25 pF–100 mF), cívky (0,01 mH–20 H), diody, LED, zenerky, tranzistory (JFET, MOSFET, NPN, PNP), tyristory a triaky. Zobrazuje i rozmístění pinů.
