Hadex SCT-013-050

Rychlé a bezpečné kontroly bez zásahu do zapojení — ideální pro rychlou diagnostiku v dílně nebo servisu.

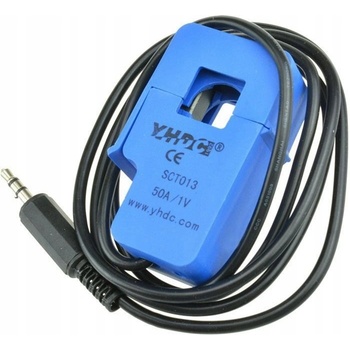

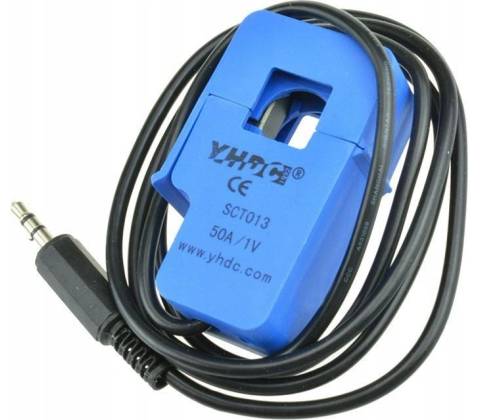

Hadex SCT-013-050 je neinvazivní klešťová sonda pro měření střídavého proudu až do 50 A. Sonda Hadex SCT-013-050 měří obepnutím jednoho vodiče bez přerušení obvodu; výstup 0–1 V AC umožní připojení k běžným měřicím přístrojům. Díky přesnosti ±1 %, pracovní frekvenci 50 Hz–1 kHz a pracovnímu napětí do 660 V je vhodná pro rychlé kontroly v dílně i servisu. Hmotnost 55 g a standardní jack 3,5 mm (3P) zajišťují snadnou manipulaci a připojení.

Jak sondy měří proud

Klešťová sonda pracuje neinvazivně: obejměte jeden vodič a transformátor v sondě vytvoří úměrné napěťové vyvedení. Nepřerušujete obvod, takže měření probíhá bez vypnutí zařízení. Dbejte na to, že obepnutím celého kabelu naměříte nicotnou hodnotu.

Hlavní elektrické parametry

Sonda nabízí měřicí rozsah 0–50 A AC s výstupem 0–1 V AC a deklarovanou přesností ±1 %. Pracuje v pásmu 50 Hz–1 kHz a zvládne systémy do 660 V. Tyto parametry ji předurčují pro běžné servisní a kontrolní úlohy.

Připojení a kompatibilita

Výstup je veden přes jack 3,5 mm (3P) — jsou zde 2 měřicí vývody plus stínění. Výstupní signál připojíte na vstup měřiče, osciloskopu nebo převodníku, který umí snímat analogové střídavé napětí v rozsahu 0–1 V.

Praktické použití a vlastnosti

Model je analogový, lehký (55 g) a rychle připravený k použití v dílně i servisu. Nemá záznam dat ani True‑RMS podporu, zato poskytuje jednoduché, přesné odskočení k rychlé diagnostice proudových okruhů.

Klíčové vlastnosti

• Neinvazivní klešťové měření bez přerušení obvodu (obejměte pouze jeden vodič)
• Rozsah až 50 A AC s přesností ±1 %
• Výstup 0–1 V AC a standardní jack 3,5 mm (3P) pro snadné připojení
• Pracovní frekvence 50 Hz–1 kHz, pracovní napětí do 660 V
• Lehká konstrukce 55 g — vhodná pro rychlé kontroly v terénu

Často kladené otázky

Je tato sonda vhodná pro měření střídavého proudu?

Ano. Sondou Hadex SCT-013-050 změříte střídavý proud (AC) v rozsahu 0–50 A. Měření provedete obepnutím jednoho vodiče a signál přečtete přes výstup 0–1 V AC. Neobepínejte celý kabel, jinak se proudy vyruší a měření nebude platné.

Jak se sonda připojuje k měřiči?

Připojíte ji standardním jackem 3,5 mm (3P). Sonda dává analogový 0–1 V AC výstup, takže ji připojíte do vstupu, který měří střídavé napětí, nebo do datového převodníku. Dbejte na správné zapojení dvou měřicích vodičů a stínění.

Co se stane, když obepnu celý kabel místo jednoho vodiče?

Pokud obepnete celý napájecí kabel, proudy v živém a neutrálním vodiči se navzájem vyruší, takže sonda neukáže žádný užitečný signál. Pro správné měření obejměte pouze jeden vodič — fázi nebo neutrál — nikdy celý svazek vodičů.

Obsahuje sonda záznam dat?

Ne. Sonda nemá funkci záznamu dat ani interní paměť. Získáte analogový výstup 0–1 V AC, který musíte snímat a případně zaznamenávat externím přístrojem nebo dataloggerem.
