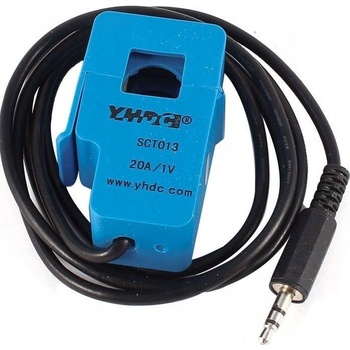

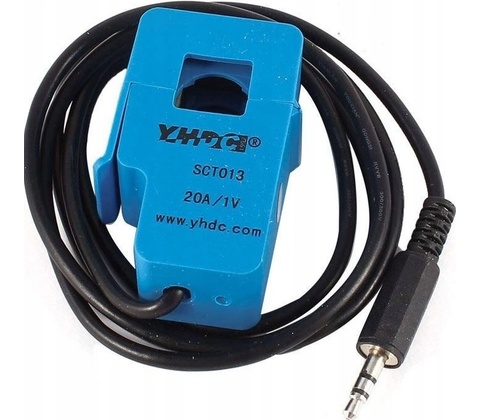

Hadex SCT-013-020

Rychlé, bezpečné měření bez přerušení obvodu — praktické řešení pro rychlé kontroly elektroinstalací.

Hadex SCT-013-020 je neinvazivní klešťová sonda pro měření střídavého proudu, která umožňuje snadné kontroly bez rozpojování vodičů. Má rozsah 0–20 A AC, analogový výstup 0–1 V AC a přesnost ±1 %. Pracuje do 660 V při frekvenci 50 Hz–1 kHz a má připojení přes 3,5 mm jack (3P). Upozornění: sonda musí obepnout jeden vodič, obepnutí celého kabelu dává nulový výsledek.

Neinvazivní princip měření

Hadex SCT-013-020 měří proud obepnutím jednoho vodiče, takže nezasahujete do obvodu. Tento bezkontaktní postup minimalizuje riziko a zrychluje kontrolu. Pamatujte, že obepnutí celého kabelu nezaznamená žádný proud.

Rozsah a přesnost výsledků

Sonda pokrývá 0–20 A AC a nabízí přesnost ±1 %, což stačí pro běžnou diagnostiku a kontrolu odběrů. Pro velmi malé proudy nebo instrumentální kalibrace zvažte specializované přístroje.

Výstupní signál a připojení

Výstup je 0–1 V AC, což umožňuje snadné připojení k analogovým měřicím vstupům. Fyzické připojení probíhá přes 3,5 mm jack (3P); sonda má 2 měřicí vývody a stínění pro čistší signál.

Elektrické limity a provozní parametry

Sonda pracuje v prostředí do 660 V a v pásmu frekvencí 50 Hz–1 kHz, hmotnost přístroje je cca 55 g. Jde o analogový, jednoduchý nástroj bez záznamu dat či True‑RMS zpracování.

Klíčové vlastnosti

• Neinvazivní klešťové měření bez přerušení obvodu
• Rozsah měření 0–20 A AC s přesností ±1 %
• Analogový výstup 0–1 V AC pro přímé připojení k měřicím vstupům
• Pracovní napětí do 660 V a frekvenční rozsah 50 Hz–1 kHz
• Konektor 3,5 mm jack (3P), konstrukce s 2 vývody a stíněním

Často kladené otázky

Lze s tímto klešťovým snímačem měřit stejnosměrný proud?

Ne. Hadex SCT-013-020 měří pouze střídavý proud (AC) v rozsahu 0–20 A. Pro měření stejnosměrného proudu potřebujete speciální DC klešťový snímač.

Jak se Hadex SCT-013-020 připojuje k měřicímu přístroji?

Snímač se připojuje přes 3,5 mm jack (3P); výstup je 0–1 V AC, takže jej připojíte k měřicím vstupům, které přijímají analogové napěťové signály. Konektor poskytuje 2 měřicí vývody + stínění.

Co když obepnu celý napájecí kabel místo jednoho vodiče?

Obepnutím celého kabelu se proudy v živém a neutrálním vodiči navzájem vyruší, a proto bude naměřená hodnota prakticky nulová. Sonda musí obepnout jeden vodič.

Jaká je přesnost měření a jak to ovlivní výsledky?

Přesnost je ±1 %, což poskytuje spolehlivé výsledky pro běžné kontroly a diagnostiku. U velmi přesných kalibrací nebo nízkých proudů zvažte měření s vyšším rozlišením.
