Hadex SCT-013-005

Rychlé a bezpečné ověření elektrických obvodů bez zbytečného rozpojování – ideální pomocník pro rychlé kontroly.

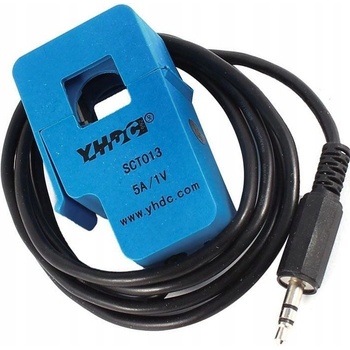

Klešťová sonda Hadex SCT-013-005 umožňuje neinvazivní měření střídavého proudu 0–5 A s analogovým výstupem 0–1 VAC. Díky přesnosti ±1 % a provoznímu pásmu 50 Hz–1 kHz poslouží pro rychlé kontroly v domácích i lehčích profesních aplikacích. Připojuje se přes Jack 3,5 mm 3P a je určena pro prostředí do 660 V.

Jak funguje bezkontaktní měření

Sonda Hadex SCT-013-005 měří proud bez přerušení okruhu – stačí obepnout jediný přívodní vodič. Díky klešťovému provedení získáte rychlé a bezpečné měření střídavého proudu bez nutnosti dotyku s vodičem.

Výstup a kompatibilita se zařízeními

Sonda dává analogový výstup 0–1 VAC přes konektor Jack 3,5 mm 3P (2x měřící vývod + stínění). Výstup lze připojit k převodníkům nebo vstupům osciloskopu a multimetru, které dokážou zpracovat toto napětí.

Rozsah a přesnost měření

Určeno pro proudy 0–5 A AC s přesností ±1 %. Funguje spolehlivě v pásmu 50 Hz–1 kHz, takže pokryje běžné domácí i některé průmyslové frekvenční aplikace.

Konstrukce a bezpečnostní limity

Sonda je lehká (cca 55 g) a pracuje v prostředí do 660 V provozního napětí. Pamatujte, že měření je přesné jen při obepnutí jednoho vodiče, nikoli celého kabelu obsahujícího několik vodičů.

Klíčové vlastnosti

• Neinvazivní klešťové měření střídavého proudu 0–5 A
• Analogový výstup 0–1 VAC kompatibilní s převodníky a měřiči
• Přesnost ±1 % a provozní frekvenční rozsah 50 Hz–1 kHz
• Pracovní napětí až 660 V, lehká konstrukce (cca 55 g)

Často kladené otázky

Je tento měřič neinvazivní?

Ano. Hadex SCT-013-005 provádí neinvazivní měření střídavého proudu obepnutím jednoho vodiče, takže do obvodu nezasahujete. Pozor, obepnutí celého kabelu (fáze i nulá) vede k nulovému výsledku.

Jak se sonda připojuje k multimetru nebo záznamníku?

Připojíte ho přímo k měřicímu přístroji nebo k převodníku, který akceptuje Jack 3,5 mm 3P. Výstup je analogové 0–1 VAC, takže ověřte kompatibilitu vstupu na vašem zařízení.

Vydrží sonda běžné domácí napětí a průmyslové sítě?

Hadex SCT-013-005 je určen pro měření v sítích do max. 660 V a frekvence 50 Hz–1 kHz. Vždy měřte obepnutím jednoho přívodního vodiče, nikoli celého kabelu, aby bylo měření správné.

Zaznamenává tato sonda naměřené hodnoty?

Ne. Zařízení nezaznamenává data ani nemá interní paměť; poskytuje analogový výstup 0–1 VAC, který musíte snímat externím přístrojem nebo převodníkem.
