Hadex SCT-013-000

Rychlé ověření instalace bez nutnosti rozpojování – jednoduchý způsob, jak zjistit problém během kontroly.

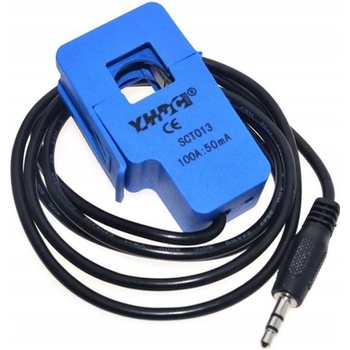

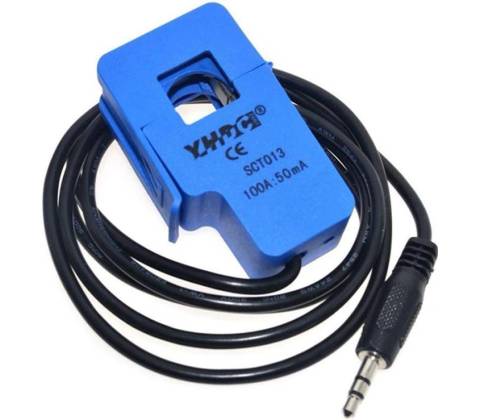

Proudová klešťová sonda Hadex SCT-013-000 je neinvazivní analogový snímač pro měření střídavého proudu 0–100 A s výstupem 0–50 mA AC a přesností ±1 %. Pracuje do 660 V, hodí se i pro fotovoltaické aplikace, připojuje se pomocí Jack 3,5 mm 3P a neobsahuje záznam dat.

Neinvazivní měření bez rozpojování

Sonda umožňuje bezpečné klešťové měření střídavého proudu obepnutím vodiče, takže nemusíte rozpojovat obvod. Umožňuje rychlé kontroly a ověření přetoků v instalaci, ale nebudete měřit, pokud obepnete celý svazek nebo kabel s více žilami.

Přesnost a analogový výstup

SCT-013-000 nabízí přesnost ±1 % a generuje výstupní proud 0–50 mA AC, který přečtete přes běžné měřicí přístroje nebo převodníky. Výstupní konektor je Jack 3,5 mm 3P (2 měřící vývody + stínění) pro jednoduché připojení.

Vhodné pro fotovoltaiku a průmysl

Díky pracovnímu napětí až 660 V a měření střídavého proudu se sonda hodí i pro některé fotovoltaické aplikace a ověření přetoků. Pamatujte, že jde o AC snímač a nepodporuje True‑RMS ani DC měření.

Jednoduché použití a omezení

Hadex SCT-013-000 je analogový model (kód hd-r005e), určený pro rychlé kontroly bez záznamu dat. Díky kompaktnímu řešení připojíte sondu přímo k měřicímu vstupu; snímač nezaznamenává data a neobsahuje interní převodník.

Klíčové vlastnosti

• Neinvazivní klešťové měření střídavého proudu bez rozpojování obvodu
• Rozsah měření 0–100 A AC s přesností ±1 %
• Analogový výstup 0–50 mA AC a konektor Jack 3,5 mm 3P (2× měřící vodič + stínění)
• Pracovní napětí do 660 V a vhodnost pro fotovoltaické instalace
• Analogový, bez záznamu dat – kompatibilní s většinou měřicích převodníků

Často kladené otázky

Je tato sonda vhodná pro měření v solární (FVE) instalaci?

Ano. Sonda je vhodná pro fotovoltaické (FVE) instalace a pro měření přetoků v AC obvodech, pokud měříte jednotlivý přívodní vodič. Nehodí se pro měření stejnosměrného proudu ani pro obepnutí celého kabelu.

Jak se sondou správně měřit?

Obepněte pouze jeden přívodní vodič – nikdy ne celý svazek nebo dvojžilový kabel. Připojte výstupní konektor Jack 3,5 mm 3P k měřicímu přístroji a čtěte hodnotu přes jeho vstup pro proudový signál. Dodržujte bezpečnostní pravidla při práci s živými vodiči.

Obsahuje sonda záznam dat nebo nějaký digitální výstup?

Ne. Sonda neobsahuje záznam dat ani digitalizaci; jde o analogový proudový snímač s výstupem 0–50 mA AC, který připojíte k měřicímu přístroji nebo převodníku pro další zpracování.

Lze s touto sondou měřit stejnosměrný proud?

Ne. Sonda měří pouze střídavý proud. Pro měření stejnosměrného (DC) proudu je potřeba speciální DC klešťový snímač; SCT-013-000 není konstruovaná pro DC měření.
