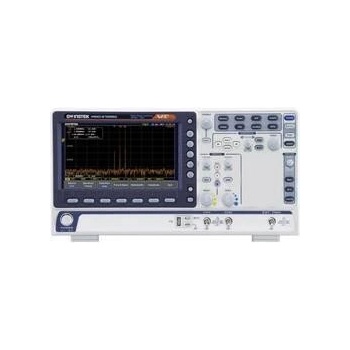

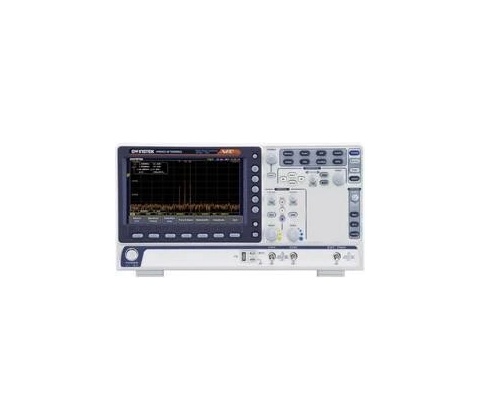

GW Instek MDO-2102EX

Zachytí okamžiky, které jiní přehlédnou — nástroj pro rychlé nalezení a zdokumentování elektronických závad.

Digitální osciloskop GW Instek MDO-2102EX je navržen pro rychlé odstraňování závad v elektronických obvodech. Nabízí 100 MHz pásmo, 1 GSa/s na kanál, hloubku paměti 10 Mpts a 2 analogové vstupy, takže zachytí i krátké přechodné jevy. Vestavěný spektrální analyzátor a digitální multimetr spolu se záznamem průběhů umožňují měření a dokumentaci bez přepínání přístrojů; připojíte ho přes USB i Ethernet (RJ45) a napájíte ze sítě 100–240 V AC.

Výkon pro rychlé signály

Osciloskop nabízí 100 MHz šířku pásma a vzorkování 1 GSa/s na kanál, což zajistí věrné zachycení krátkých přechodů. Dva analogové kanály a vertikální rozsah 1 mV–10 V/dílek umožňují měřit slabé i silné signály bez kompromisů.

Hloubka paměti a záznam

Díky hloubce paměti 10 Mpts a funkci záznamu průběhů pořídíte dlouhé záznamy bez ztráty detailu. To usnadňuje analýzu sporadických poruch a následnou dokumentaci výsledků pro další vyhodnocení nebo sdílení.

Integrované diagnostické nástroje

Model obsahuje spektrální analyzátor a digitální multimetr (5 000 hodnot), takže získáte frekvenční analýzu i přímá DC/AC měření bez přepojování přístrojů. To urychlí běžné servisní a vývojové úlohy.

Vstupy a bezpečnost měření

Vstupní rozsah dosahuje 300 Vrms a vstupní impedance je 1 MΩ, přístroj patří do kategorie měření CAT I. Tyto parametry dávají jasné hranice použití a pomáhají předcházet chybám při zapojování.

Připojení a praktická konstrukce

Barevný TFT displej 20,3 cm (800×480) zobrazuje průběhy přehledně. Konektivita přes USB a Ethernet (RJ45) usnadňuje export i dálkové ovládání. Kompaktní rozměry 127,3 × 384 × 208 mm a hmotnost 3 kg zajišťují stabilní pracovní stanici i přenositelnost.

Klíčové vlastnosti

• 100 MHz pásmo a 1 GSa/s na kanál pro přesné zachycení rychlých jevů
• Hloubka paměti 10 Mpts a záznam průběhů pro dlouhé nebo sporadické signály
• Vestavěný spektrální analyzátor a digitální multimetr pro komplexní diagnostiku
• Rozhraní USB a Ethernet (RJ45) pro přenos dat a dálkové řízení

Často kladené otázky

Je MDO-2102EX vhodný pro odstraňování závad?

Ano. GW Instek MDO-2102EX je určený pro odstraňování závad: kombinuje osciloskop s 100 MHz pásmem, záznamem průběhů a spektrálním analyzátorem, takže rychle lokalizujete a zdokumentujete poruchy.

Má přístroj vestavěný multimetr, nebo ho musím dokoupit?

Ano. Přístroj má vestavěný digitální multimetr (5 000 hodnot) a funkci měření frekvence, takže další základní měřicí nástroj obvykle dokupovat nemusíte.

Lze data exportovat přes USB nebo přes Ethernet?

Obě možnosti. Data můžete exportovat přes USB pro rychlý přenos a přes Ethernet (RJ45) integrovaně přenášet nebo dálkově ovládat a zálohovat měření.

Jak se spouští záznam průběhu a jak dlouho data vydrží uložená?

Použijete funkci záznamu průběhů, která ukládá vzorky až do 10 Mpts. Soubor si exportujete přes USB/Ethernet; délka záznamu závisí na vzorkovací frekvenci a nastavené hloubce paměti.
