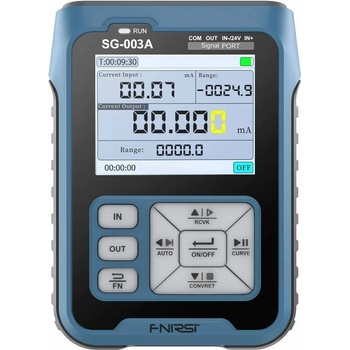

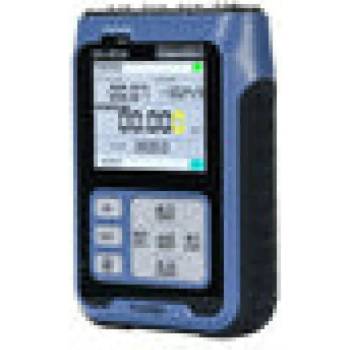

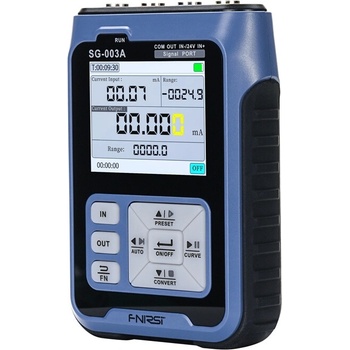

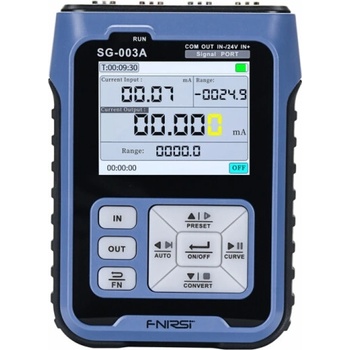

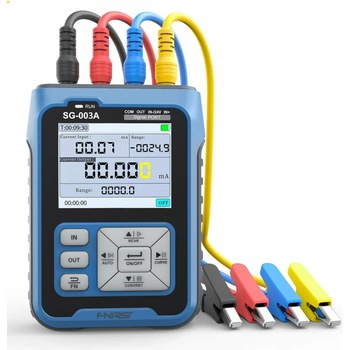

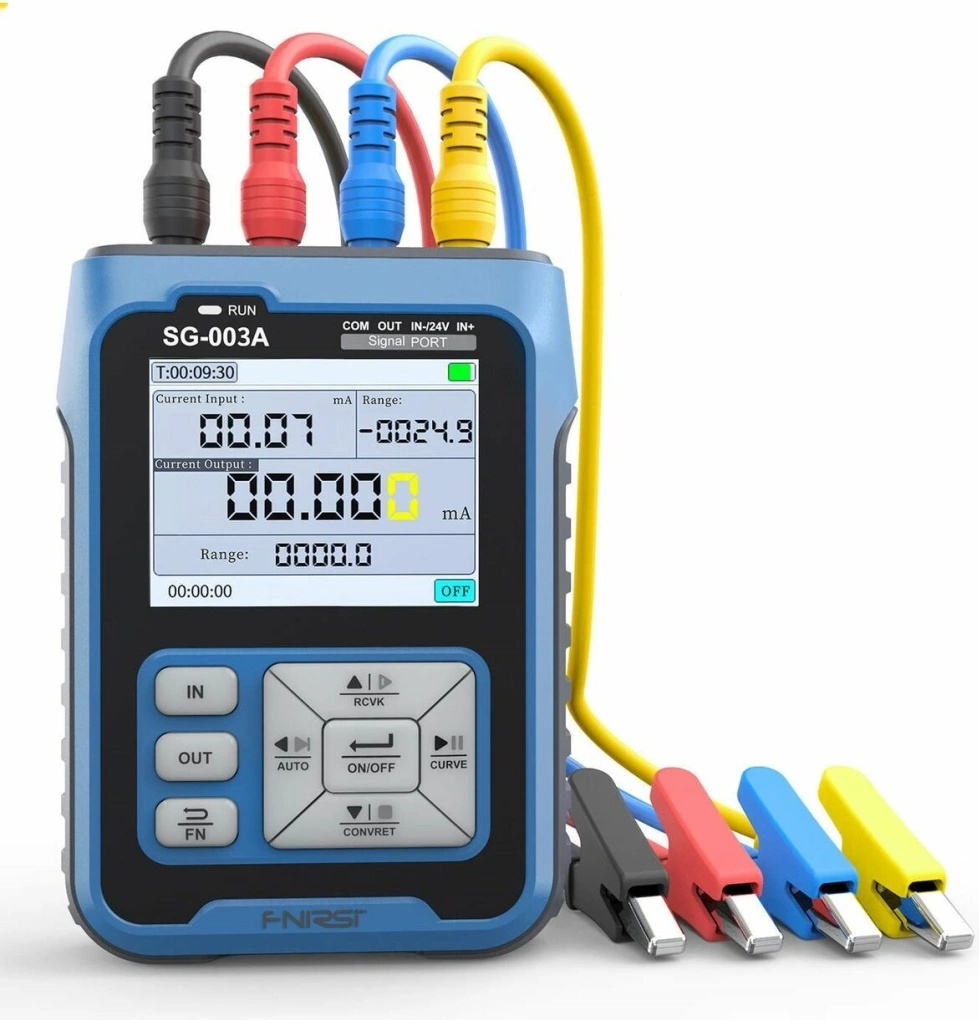

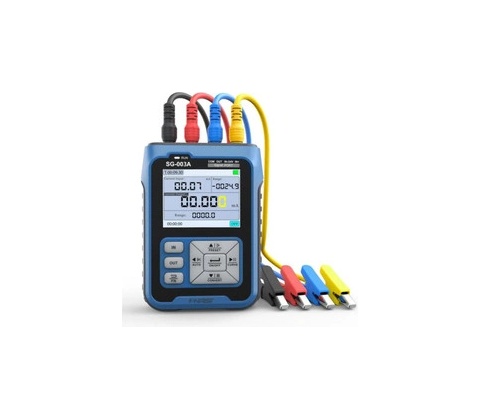

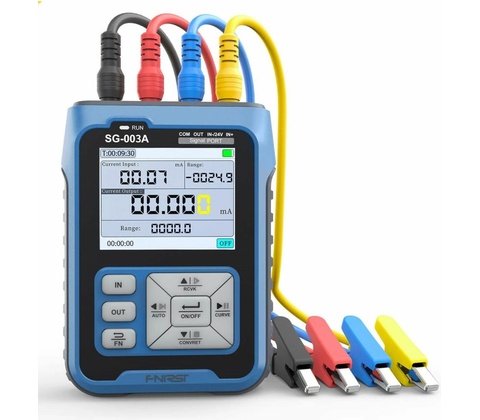

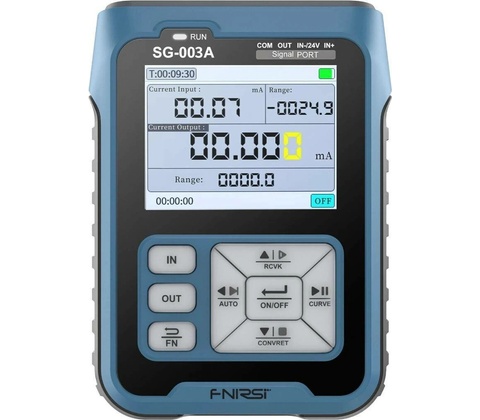

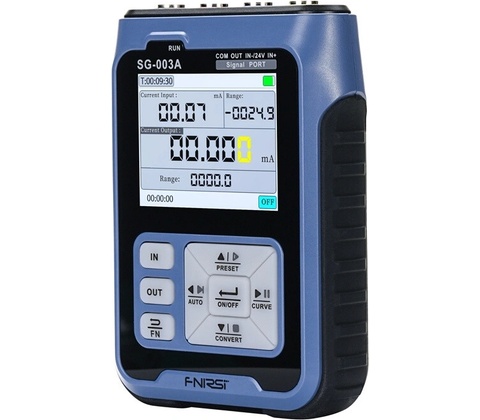

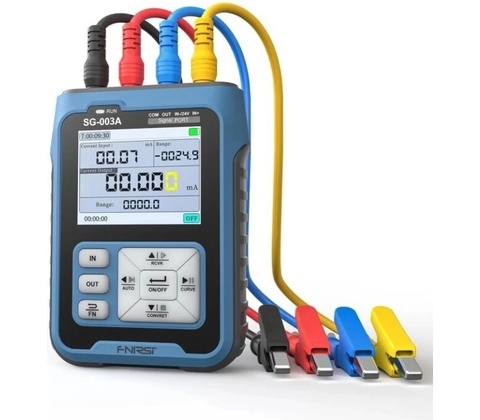

Fnirsi SG-003A

Digitální generátor signálu FNIRSI SG-003A představuje výkonný a univerzální přístroj pro profesionální i hobby použití v oblasti elektroniky a elektrotechniky. Tento přístroj je navržen tak, aby uspokojil potřeby nejen vývojových inženýrů, servisních techniků, vědců, ale i nadšenců do elektroniky, kteří vyžadují spolehlivý zdroj různých typů signálů pro testování, měření a diagnostiku elektronických obvodů.

Digitální generátor signálu FNIRSI SG-003A je tedy ideálním řešením pro každého, kdo hledá univerzální, přesný a snadno použitelný zdroj signálů pro své elektronické projekty a experimenty. Je vhodný i pro ladění průmyslového PLC, elektronických ventilů a tak dále.

Generátor signálu je univerzální a snadno přenosné zařízení vhodné nejen do servisů a laboratoří. Díky svým miniaturním rozměrům je vhodný i pro pracovníky v terénu. Navíc má nejen intuitivní rozhraní a ovládání ale hlavně i velký TFT barevný displej s vysokým rozlišením.

O chod generátoru se stará integrovaná baterie o kapacitě 3000mAh s pohotovostní dobou až 26 hodin a dobou použití 8 až 10 hodin v závislosti na použití.

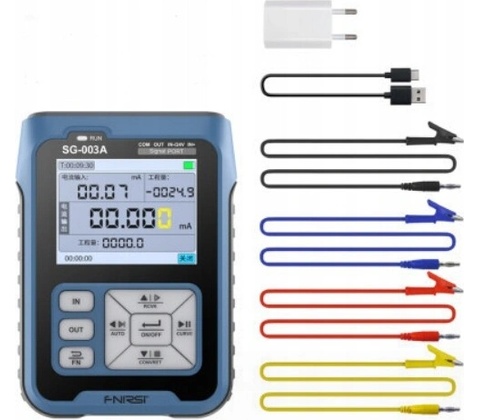

Stav nabití vnitřní baterie je signalizován na displeji, obdobně jako u mobilních telefonů. Pokud by baterie docházela, je možné ji nabít pomocí USB-C kabelu pomocí standardní 5V síťové nabíječky nebo v terénu např. powerbankou.

Vlastnosti:

• konvenční funkce vstupu a výstupu signálu
• napětí a proud mají funkci automatického výstupu, může si vybrat jeden vzestup, tři režimy jednoho poklesu a cyklu
• napěťový vstupní diagram, aktuální vstupní diagram, snímková frekvence je 10 snímků
• výstup PWM může nastavit frekvenci a pracovní cyklus
• křivka v reálném čase: pozorování změn napětí a proudu v reálném čase

Výhody generátoru signálu FNIRSI SG-003A:

• Široký rozsah funkcí: Generátor nabízí širokou škálu generování signálů včetně sinusových, obdélníkových, trojúhelníkových a dalších specifických vlnových forem, což umožňuje použití v různých aplikacích.
• Snadné ovládání: Uživatelsky přívětivé rozhraní spolu s barevným LCD displejem zajišťuje, že nastavení požadovaného signálu je rychlé a intuitivní.
• Vysoká přesnost: Díky použití pokročilé digitální technologie DDS (Direct Digital Synthesis) poskytuje tento přístroj vysokou přesnost v generovaných signálech, což je zásadní pro spolehlivé testování a měření.

Technické parametry:

• Aktivní proudový výstup: rozsah: 0~24mA; rozlišení: 0,01 mA; maximální zatížení: 750Ω; přesnost:±(0,1%+0,005)
• Pasivní proudový výstup: rozsah: 0-24mA; rozlišení: 0,01 mA; externí napájení až 30V; přesnost:±(0,1%+0,005)
• Napěťový výstup: rozsah: 0-24 V; rozlišení: 0,01v; maximální proud 30mA; přesnost:±(0,1%+0,005)
• Výstup napětí 24V: proud měniče: 24mA;rozlišení: 0,01 mA; přesnost:±(0,1%+0,005)
• Měření proudového vstupu: rozsah: 0-24mA; rozlišení: 0,01 mA; vstupní impedance:100Ω; přesnost:±(0,1%+0,05)
• Měření vstupního napětí: rozsah: 0-30 V; rozlišení: 0,01 V; vstupní impedance: 2MΩ; přesnost:±(0,1%+0,05)
• PWM výstup (frekvence): rozsah: 0-9999Hz

Další:

• Napájení: 3,7V 3000mAh integrovaná baterie; pohotovostní doba je 26 hodin; doba použití se liší v závislosti na použití (může být 8-10 hodin s nepřetržitým výstupem 20 mA)
• Provozní prostředí: 0 °C - 50 °C.
• Vnitřní zpětná a nadproudová ochrana; ochranné napětí: 30V
• Výstup automaticky
• Rozměry: 112 x 82 x 27 mm
• Hmotnost: 165 g
