Fnirsi LCR-ST2 plus

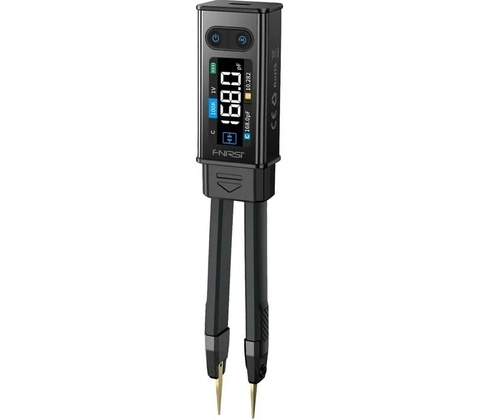

LCR tester FNIRSI LCR-ST2Plus

Přístroj FNIRSI LCR-ST2Plus umožňuje měření elektrických parametrů součástek a nabízí široké spektrum využití jak při údržbě zařízení, tak při návrhu nových obvodů. Umožňuje měření při různých frekvencích a úrovních testovacího napětí, inteligentní rozpoznávání součástek a funkce, které zefektivňují testování jednotlivých součástek i celých výrobních sérií. Díky kompaktnímu designu připomínajícímu pinzetu, přehlednému barevnému displeji a výdrži až 3 hodiny na jedno nabití je toto zařízení ideální jak pro laboratorní prostředí, tak i pro práci v terénu.

Široký rozsah měření a komplexní analýza parametrů

Přístroj FNIRSI LCR-ST2Plus umožňuje přesné měření odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti v rozsahu od 1 μH do 10 H, napětí až do ±30 V a diod s přímým napětím až do 0,7 V. Kromě základních hodnot přístroj zobrazuje také řadu parametrů popisujících chování testované součástky, jako jsou D, Q, Z, X, θ a ESR. To umožňuje mnohem přesnější posouzení vlastností součástek a jejich vhodnosti pro konkrétní aplikace, aniž by bylo nutné používat několik různých měřicích přístrojů.

Flexibilní nastavení pro ještě větší přesnost

Tester nabízí pět měřicích frekvencí (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), což vám umožňuje zvolit optimální testovací podmínky pro daný typ testované součástky. K dispozici jsou také čtyři úrovně RMS testovacího napětí (0,1 V, 0,3 V, 0,6 V a 1,0 V), které vám umožňují zvýšit stabilitu a přesnost měření různých komponent. Další výhodou je současné zobrazení ekvivalentních hodnot pro sériové a paralelní zapojení, což minimalizuje vliv parazitních parametrů a zvyšuje přesnost měření při testování rezistorů, induktorů a kondenzátorů.

Inteligentní funkce pro zefektivnění každodenní práce

Přístroj LCR-ST2Plus je vybaven režimem úplného frekvenčního přehledu v rozsahu od 100 Hz do 100 kHz, který umožňuje analyzovat frekvenční charakteristiku testovaného komponentu jediným příkazem. Inteligentní třídicí funkce automaticky porovnává výsledky s předem definovanými jmenovitými hodnotami a tolerancemi a okamžitě klasifikuje součástky jako vyhovující nebo nevyhovující. Toto řešení výrazně urychluje testování větších sérií komponentů a snižuje riziko chyb.

Pohodlné testování komponentů

Zařízení je navrženo tak, aby vyhovovalo různým typům součástek. Sada obsahuje rovné i zakřivené testovací sondy ve tvaru pinzety, které usnadňují manipulaci s malými SMD součástkami. Pro větší součástky a součástky s průchozími otvory je k dispozici vodič zakončený Kelvinovou svorkou, který využívá čtyřvodičovou metodu měření zajišťující vysokou přesnost. Tester automaticky rozpoznává rezistory, kondenzátory a induktory a současně zobrazuje na displeji dva nejdůležitější parametry testované součástky. K dispozici máte také funkce HOLD, Max a Min, stejně jako možnost přizpůsobit nastavení systému podle vašich preferencí.

Přehledný displej a ergonomický design 1,47palcový barevný HD displej poskytuje přehledné zobrazení výsledků měření, díky čemuž jsou údaje snadno čitelné jak v dílně, tak i v terénu. Automatické otočení obrazovky se přizpůsobuje tomu, jak přístroj držíte, čímž je zajištěno pohodlné používání jak pro praváky, tak pro leváky. Přístroj je vybaven magnetickým držákem pro snadné uložení a rychlý přístup během práce.

Mobilita, bezpečnost a připravenost k použití

Díky kompaktnímu pouzdru ve tvaru pinzety se tester snadno vejde do kapsy nebo do tašky na nářadí, takže ho máte vždy po ruce. Vestavěná lithiová baterie s kapacitou 300 mAh zajišťuje až přibližně 3 hodiny nepřetržitého provozu a moderní port USB-C umožňuje pohodlné nabíjení. Přístroj také podporuje měření napětí až do ±30 V a je vybaven bezpečnostními funkcemi, které zvyšují bezpečnost prováděných měření, což umožňuje pohodlnou práci s širokou škálou elektronických součástek.

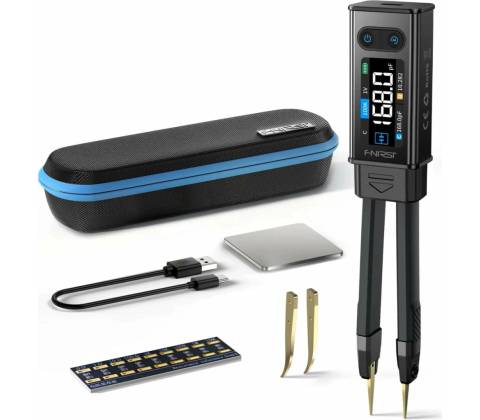

Součástí balení

• LCR tester
• úložné pouzdro
• zakřivená sonda
• spojovací deska
• datový kabel
• Kelvinova svorková přípojka
• uživatelská příručka

VýrobceFNIRSIModelLCR-ST2PlusDoba pohotovosticca 3 hodinyZobrazit1,47" HDRozměry31 × 170,7 × 20,3 mmHmotnostcca 60,8 gRozhraníTyp CProvozní teplota0 °C ~ 50 °C (vlhkost ≤ 75 %)Skladovací teplota-20 °C ~ 60 °C (vlhkost ≤ 75 %)
