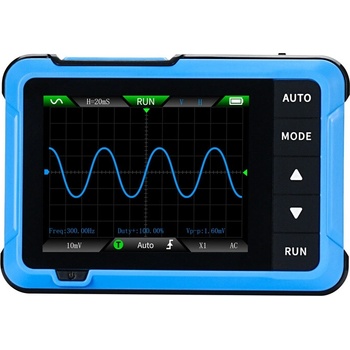

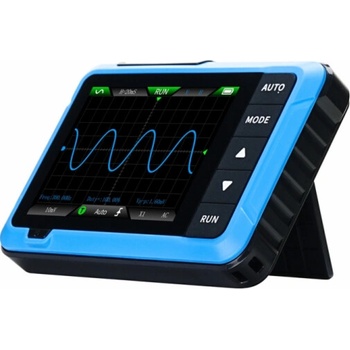

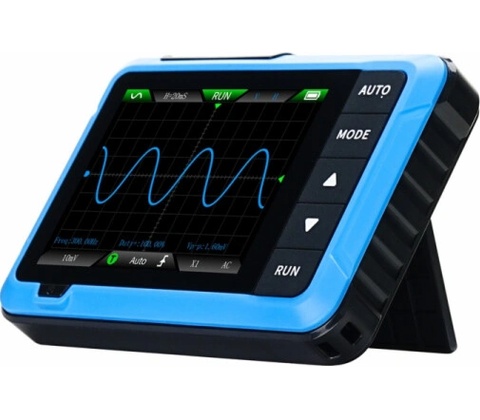

Fnirsi DSO510

Kapesní pomocník při hledání závad v elektronice — rychlý, přenosný a vždy po ruce.

Kapesní digitální osciloskop Fnirsi DSO510 kombinuje měření a generování signálů v jednom přístroji. Díky 10 MHz šířce pásma, vzorkovací frekvenci 48 MS/s a možnosti měření až ±400 V zvládnete většinu servisních a diagnostických úloh. Integrovaný DDS generátor, záznam dat a připojení přes USB‑C usnadňují testování, sdílení výsledků a práci v terénu.

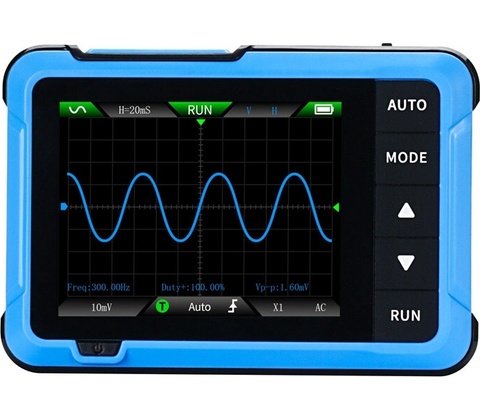

Přehledný displej a rychlé ovládání

Displej o velikosti 2,8" s rozlišením 320×240 zobrazuje průběhy jasně i v dílně. Funkce AUTO jedním tlačítkem rychle nastaví zobrazení, takže okamžitě uvidíte problém bez zdlouhavého ladění parametrů.

Přesnost a rozsah měření

Osciloskop nabízí šířku pásma 10 MHz a vzorkování 48 MS/s, což poskytuje spolehlivé výsledky pro běžné elektronické obvody. Sonda 10× umožňuje měřit až ±400 V, takže zvládnete i náročnější měření napětí.

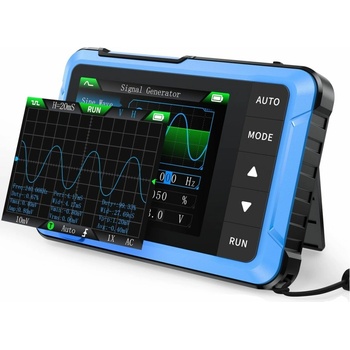

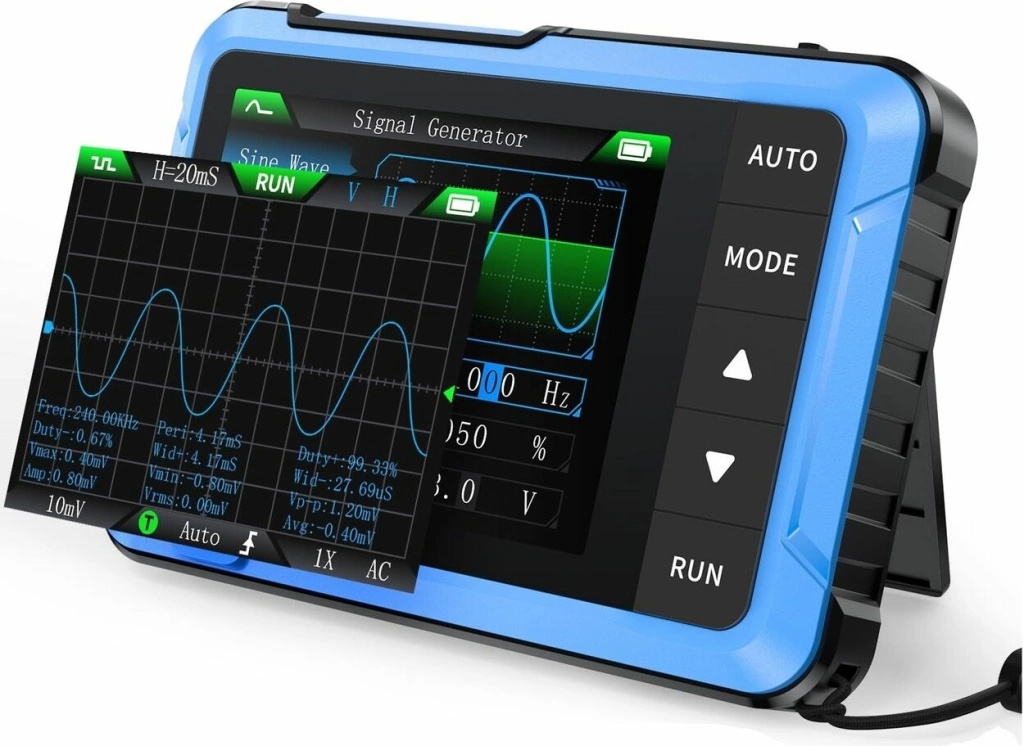

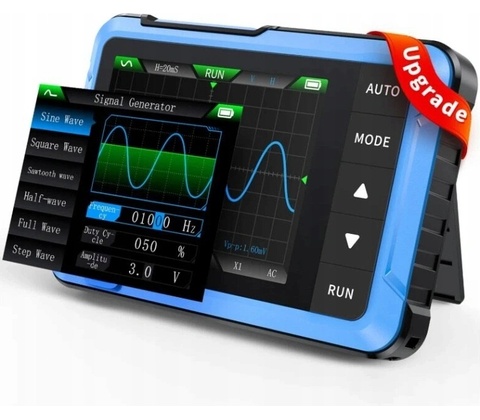

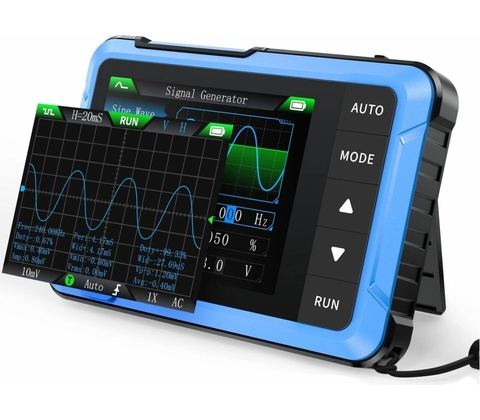

Generátor signálu pro testování obvodů

Vestavěný DDS generátor umí až 13 typů vln do 50 kHz s amplitudou 0,1–3,0 V a nastavitelnou střídu. Generátor vám pomůže simulovat vstupní signály při hledání závad nebo ladění filtrů.

Kompaktní napájení a přenosnost

Fnirsi DSO510 váží jen cca 104 g a má rozměry 99 × 68 × 19,5 mm, takže se vejde do kapsy. Vestavěná lithium‑iontová baterie 1000 mAh poskytuje až 4 hodiny provozu, nabíjení probíhá pohodlně přes USB‑C.

Ukládání dat a konektivita

Přístroj podporuje ukládání průběhů a export obrázků přes USB‑C. Rozhraní funguje jako USB Device, což usnadní přenos dat do počítače a archivaci naměřených výsledků.

Klíčové vlastnosti

• Kombinace osciloskopu a vestavěného DDS generátoru pro testy a simulace
• Šířka pásma 10 MHz a vzorkovací frekvence 48 MS/s pro spolehlivá měření
• Maximální měřitelné napětí ±400 V (sonda 10×) pro široké použití
• Kapesní rozměry a až 4 hodiny provozu na baterii s nabíjením přes USB‑C

Často kladené otázky

Obsahuje přístroj záznam dat?

Ano. Přístroj podporuje záznam dat a ukládání průběhů, které můžete exportovat přes USB‑C do počítače pro další analýzu.

Jak dlouho vydrží baterie a jak se nabíjí?

Baterie má kapacitu 1000 mAh a podle použití vydrží přibližně až 4 hodiny. Nabíjení probíhá přes USB‑C (5V/1A).

Je tento osciloskop vhodný pro fotovoltaiku?

Ne. Přístroj není určen speciálně pro fotovoltaiku — data uvádějí, že pro fotovoltaiku není vhodný.

Jak přenesu průběhy do počítače?

Připojíte jej přes USB‑C jako zařízení (USB Device) a průběhy či obrázky exportujete do počítače. Pro přenos dat nepotřebujete speciální adaptér.
