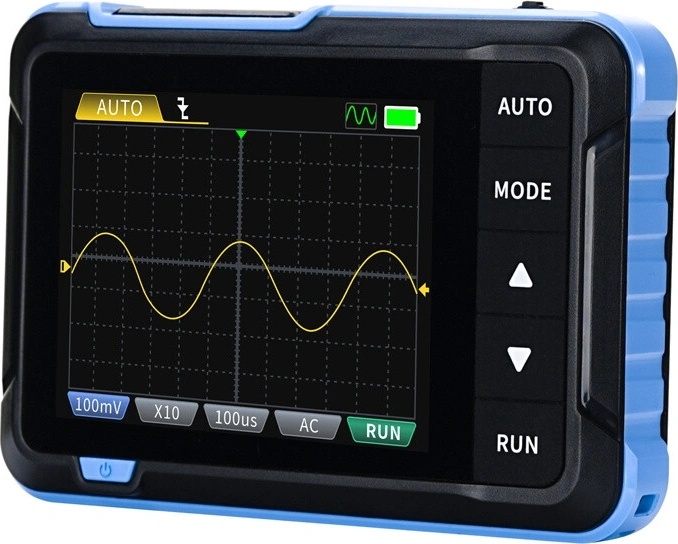

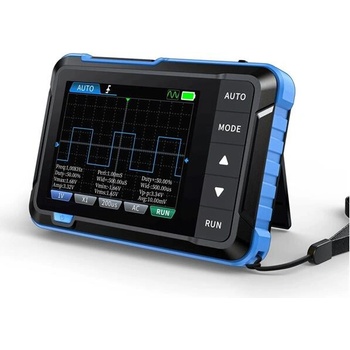

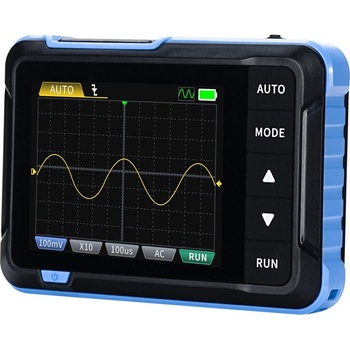

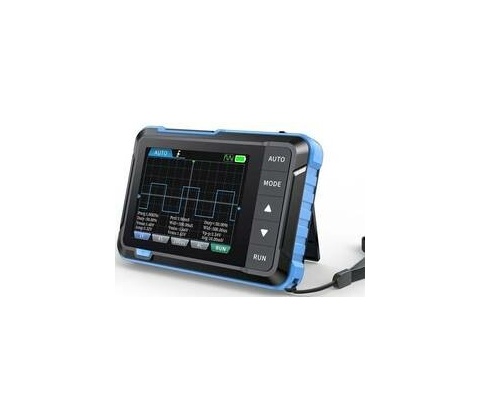

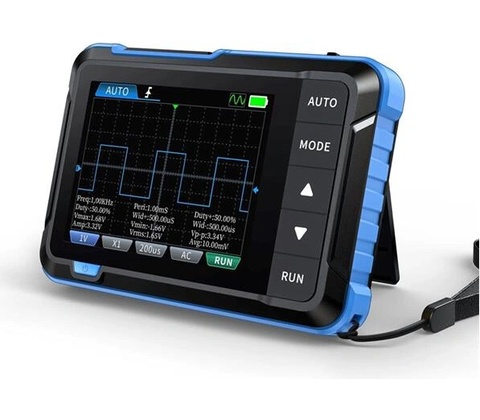

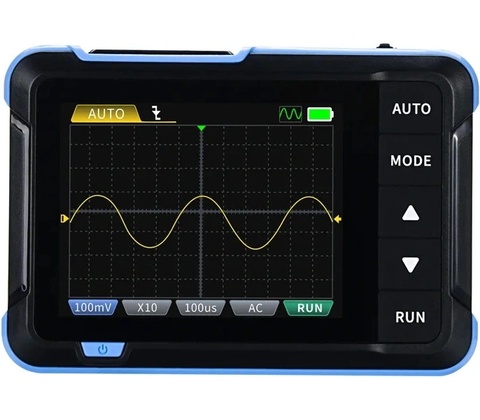

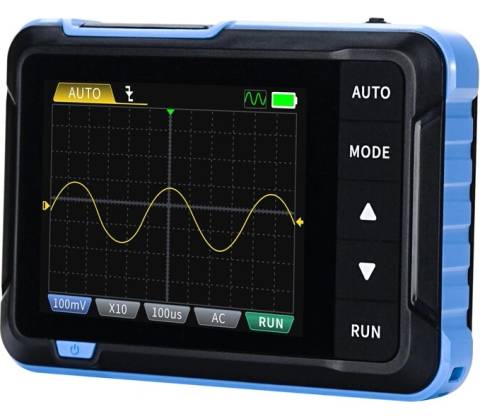

Fnirsi DSO153

Rychlé a přenosné měření signálů pro rychlou diagnostiku elektroniky — ideální do dílny i servisu.

Ruční osciloskop Fnirsi DSO153 kombinuje základní osciloskop a funkční generátor v kompaktním těle, vhodný pro odstraňování závad a rychlé testy. Nabízí 1 MHz šířku pásma, 5 MS/s vzorkování, měření až do 800 Vpp, 2,8" LCD a baterii 1000 mAh s výdrží až 4 hodiny. DSO153 je praktický pomocník pro kutily a servisní techniky.

Kompaktní přenosné provedení

Ruční konstrukce DSO153 nabízí kompaktní rozměry 99×68×19,5 mm a hmotnost kolem 100 g, což usnadňuje práci v dílně i u servisu. Díky malému displeji a přiložené šňůrce ho snadno přenesete a rychle nasadíte do terénu.

Základní parametry osciloskopu

Osciloskop poskytuje 1 kanál, šířku pásma 1 MHz a vzorkovací frekvenci 5 MS/s, vhodné pro základní měření a kontrolu signálů. Zobrazení probíhá na 2,8" LCD (320×240), které zobrazuje průběhy přehledně i při rychlé diagnostice.

Generátor funkcí pro testování obvodů

Vestavěný generátor nabízí frekvenční rozsah 0–10 kHz a amplitudu 0,1–3,3 V. Najdete zde 14 průběhů (sinus, obdélník, pilovitý aj.), což usnadní testování vstupů, filtrů nebo ladění zesilovačů.

Napájení a konektivita

DSO153 se napájí přes Li‑Ion baterii 1000 mAh (až 4 hodiny) nebo přes USB‑C. Signál se přivádí přes MCX s možností použití BNC adaptéru, což zvyšuje kompatibilitu s přídavným příslušenstvím.

Co je v balení a užití v praxi

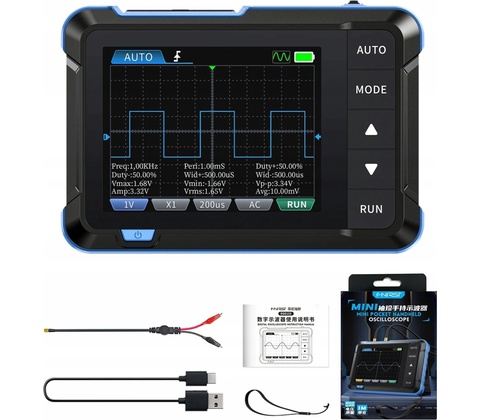

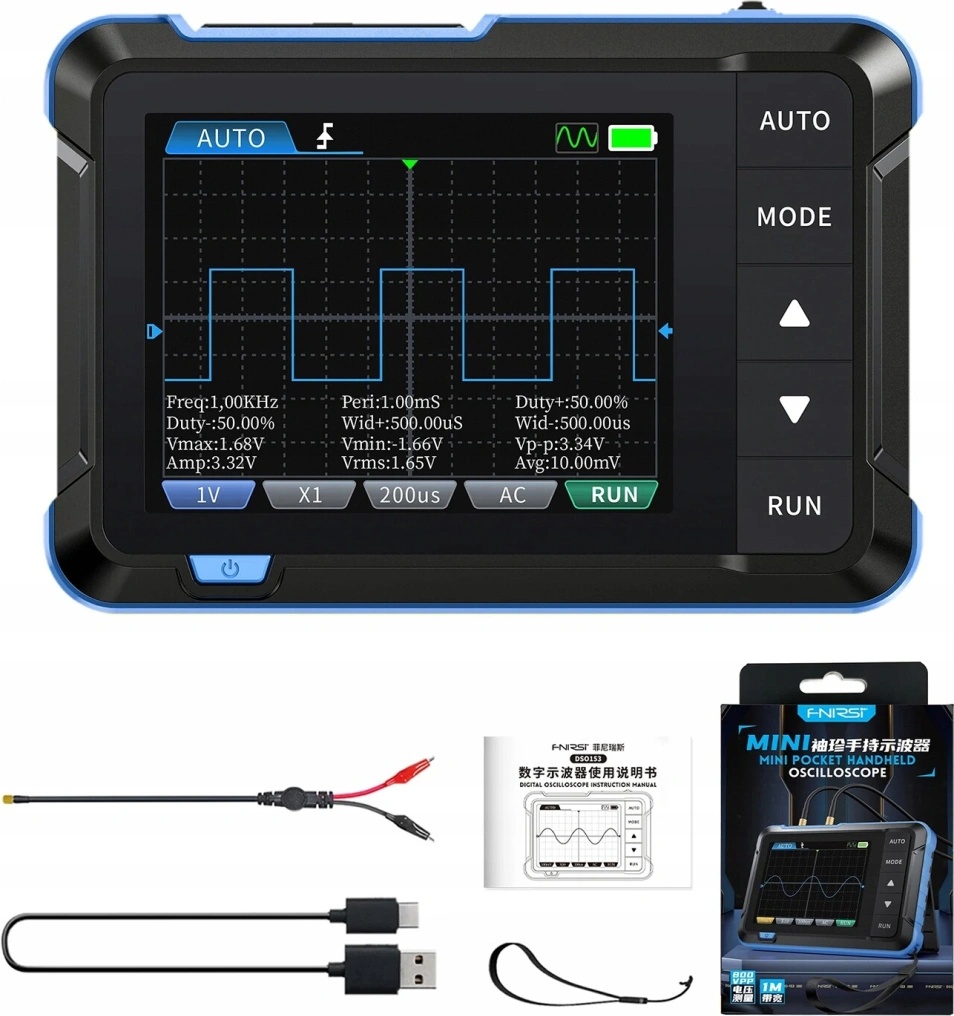

Kromě přístroje dostanete krokosvorku, nabíjecí USB‑C kabel a šňůrku. Fnirsi DSO153 je určen pro rychlé diagnostické měření a základní laboratorní testy, nikoli pro náročná profesionální měření s vysokou přesností.

Klíčové vlastnosti

• - Šířka pásma 1 MHz a vzorkování 5 MS/s pro běžnou diagnostiku elektroniky
• - Měření až do 800 Vpp se součástí dodané sondy
• - Vestavěný funkční generátor 0–10 kHz s 14 průběhy
• - Přenosné provedení: 2,8" LCD, rozměry 99×68×19,5 mm a hmotnost 100 g
• - Napájení přes Li‑Ion baterii (1000 mAh) nebo USB‑C, výdrž až 4 hodiny

Často kladené otázky

Je tento osciloskop vhodný pro odstraňování závad?

Ano. DSO153 je navržen pro rychlé odstraňování závad v elektronice díky kombinaci osciloskopu a funkčního generátoru, přenosné konstrukci a zobrazení signálů na 2,8" LCD.

Může měřit vysoké napětí, nebo je určen jen pro nízké signály?

DSO153 dokáže měřit signály až do 800 Vpp se součástí dodanou sondou. Při práci s vysokým napětím vždy dodržte bezpečnostní postupy a používejte vhodné ochranné pomůcky.

Jak dlouho vydrží baterie při provozu?

Baterie Li‑Ion s kapacitou 1000 mAh vydrží při běžném používání přibližně až 4 hodiny. Nabíjení probíhá přes přiložený USB‑C kabel.

Obsahuje záznam dat?

Ne. DSO153 nezaznamenává data do interní paměti ani na externí médium, je určen především pro živé sledování signálů během měření a diagnostiky.

Jaké průběhy umí generátor?

Vestavěný generátor nabízí 14 průběhů, mezi nimi sinus, obdélník, pilovitý průběh a šum, s rozsahem frekvencí 0–10 kHz a amplitudou 0,1–3,3 V pro testování obvodů a nastavení vstupů.
