Fnirsi DS215H

Kapesní přístroj, který kombinuje dva běžné přístroje do jednoho a zjednoduší práci s elektronikou v dílně i v terénu.

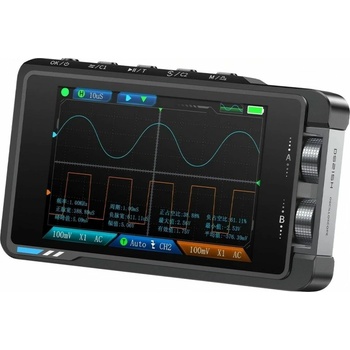

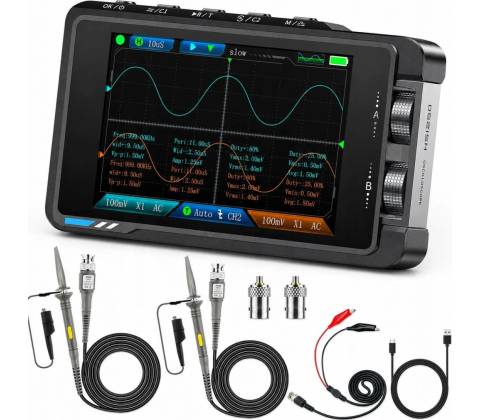

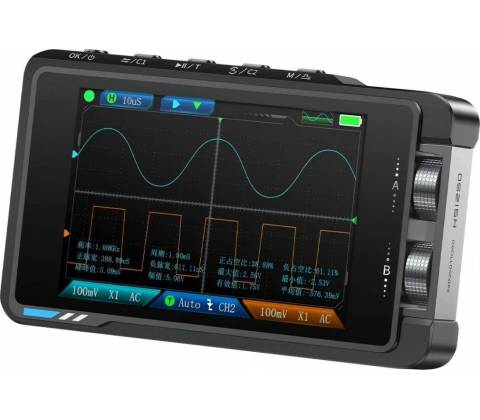

Osciloskop a generátor v kapesním provedení — to je FNIRSI DS215H. Tento přístroj nabízí 50 MHz šířku pásma a 250 MS/s vzorkování pro spolehlivou analýzu signálů, vestavěný generátor do 50 kHz, dvoukanálový provoz a záznam průběhů. ±400 V ochrana vstupu a 1500 mAh baterie s až 4 hodinami provozu dělají z FNIRSI DS215H praktického pomocníka do dílny i na služby.

Osciloskop a generátor v jednom

FNIRSI DS215H spojuje osciloskop a generátor signálu v kompaktním těle, takže ušetříte místo a čas při testování. Režimy přepínáte rychle a záznam průběhů umožní uložit naměřené signály pro pozdější analýzu bez nutnosti dalších přístrojů.

Výkon pro rychlé signály

Osciloskop disponuje 50 MHz šířkou pásma a reálným vzorkováním 250 MS/s, což umožňuje sledovat přechodové jevy, pulzy i modulované signály. Dvoukanálový vstup a rozsah časové základny od 20 ns/div po 20 s/div usnadňují porovnání průběhů.

Generátor pro širokou škálu testů

Integrovaný generátor nabízí více vlnových forem v rozsahu 0–50 kHz s krokem 1 Hz a amplitudou 0,1–3,0 V. Nastavitelný pracovní cyklus čtvercové vlny 0–100 % umožní simulovat různé testovací signály a ověřit chování obvodů.

Bezpečnost měření a vstupní parametry

Přístroj podporuje měření špičkového napětí až ±400 V a nabízí nastavitelný útlum sondy 1×/10×. Vstupní impedance 1 MΩ a režimy AC/DC zvyšují bezpečnost při odstraňování závad v reálných podmínkách.

Přehledné ovládání a mobilita

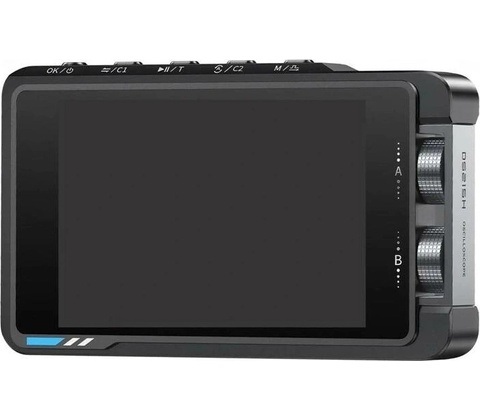

3,5" IPS displej s rozlišením 480×320 zajišťuje čitelný obraz i z úhlů, 14 MB paměti umožní záznam dat a USB‑C napájení (5V/1A) zjednodušuje dobíjení. 1500 mAh baterie poskytuje mobilitu až na 4 hodiny provozu.

Klíčové vlastnosti

• Kombinace osciloskopu a generátoru v jednom přenosném zařízení
• Dvoukanálový osciloskop s 50 MHz šířkou pásma a 250 MS/s vzorkováním
• Integrovaný generátor 0–50 kHz s výstupní amplitudou 0,1–3,0 V
• Ochrana vstupu až ±400 V a možnost sondy 1×/10×
• Vestavěná 1500 mAh baterie s až 4 hodinami provozu a 14 MB paměti pro záznam

Často kladené otázky

Je FNIRSI DS215H vhodný pro měření v terénu?

Ano. Díky kompaktním rozměrům, USB‑C napájení a vestavěné 1500 mAh baterii s až 4 hodinami provozu ho použijete v terénu; vždy ale dodržujte správné připojení sondy a limit ±400 V vstupu.

Jak dlouho vydrží baterie a jak se nabíjí?

Vestavěná 1500 mAh baterie poskytuje až 4 hodiny provozu. Nabíjíte přes USB‑C (5V/1A); výrobce však v materiálech neuvádí přesný čas úplného nabití.

Co když potřebuji uložit průběhy pro pozdější analýzu?

Má 14 MB vnitřní paměti pro záznam průběhů a podporuje ukládání dat pro pozdější analýzu. Konkrétní postup exportu a kompatibilitu s PC najdete v uživatelské příručce.

Obsahuje přístroj True‑RMS měření?

Ne. Přístroj nepodporuje True‑RMS; zobrazuje RMS a další statistiky signálu, ale nejde o True‑RMS měření určené pro přesné hodnocení nelineárních průběhů.
