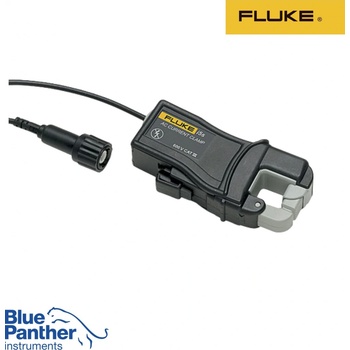

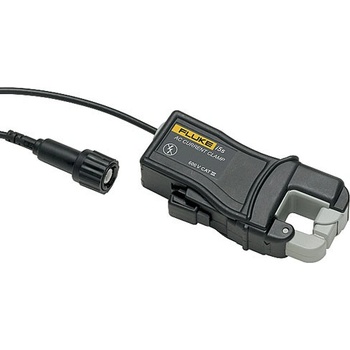

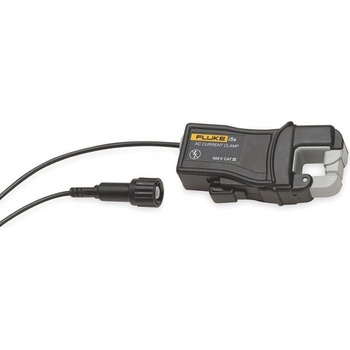

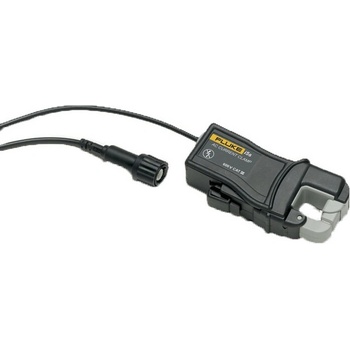

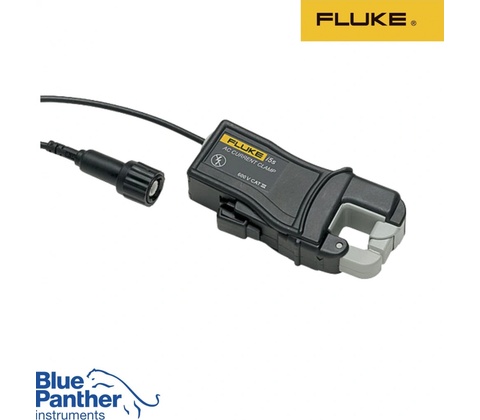

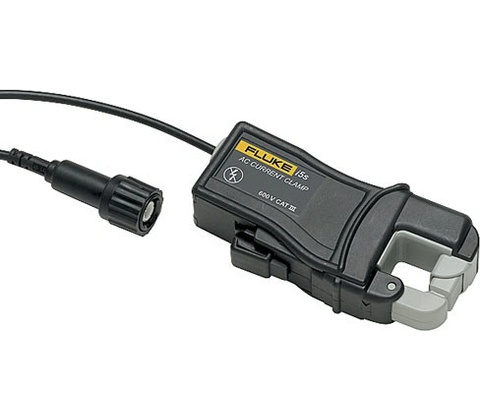

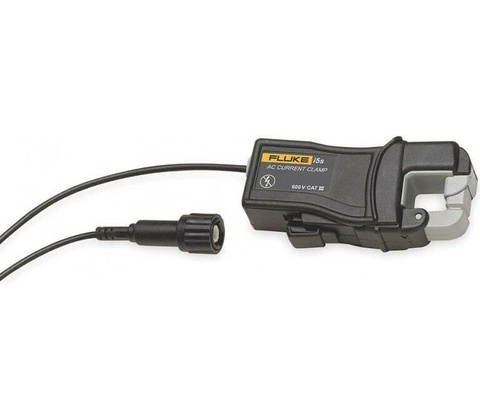

FLUKE i5s AC

Rychlé a spolehlivé řešení pro rychlé odhalení závad v elektrických obvodech.

Klešťový převodník Fluke i5s AC je určený pro rychlé odstraňování závad: měří střídavý proud 0,01–6 A s přesností 1 % a podporuje záznam průběhu přes BNC výstup (kabel 2,5 m). Díky CAT III 600 V a šířce pásma 5 kHz poskytuje spolehlivá data pro analýzu a diagnostiku.

Přesnost a pracovní rozsah

Fluke i5s AC měří střídavý proud v rozsahu 0,01–6 A s základní přesností 1 % (48–65 Hz) a dokáže zachytit i menší průběhy od 10 mA. To umožňuje spolehlivě lokalizovat drobné i výraznější závady v obvodech.

Navrženo pro záznam průběhu

Kleště jsou určeny pro připojení k osciloskopům a záznamovým přístrojům přes BNC konektor. Výstupní úroveň 400 mV/A a šířka pásma až 5 kHz usnadňují zachycení rychlých signálů a analýzu průběhů.

Bezpečnost a nasazení v terénu

Fluke i5s AC nese klasifikaci CAT III 600 V, což zajišťuje ochranu při práci v průmyslových i rozvodných instalacích. Kleště zvládají maximální pracovní napětí 600 V AC při běžném použití.

Konstrukce a kompatibilita vodičů

Kleště mají maximální rozevření čelistí Ø 15 mm, což stačí pro většinu jednovodičových aplikací. Dodávaný 2,5 m kabel umožňuje pohodlné propojení s přístroji na pracovišti.

Klíčové vlastnosti

• Rozsah 0,01–6 A AC pro přesné lokalizování závad
• Bezpečnost CAT III 600 V pro práci v průmyslových instalacích
• Kompatibilita se záznamovými přístroji přes BNC výstup (kabel 2,5 m)
• Šířka pásma až 5 kHz a výstupní úroveň 400 mV/A
• Maximální průměr vodiče Ø 15 mm

Často kladené otázky

Je Fluke i5s AC vhodný i pro měření stejnosměrného proudu?

Ne. Fluke i5s AC měří pouze střídavý proud; pro stejnosměrné proudy potřebujete kleště určené pro DC nebo multimeter s odpovídající funkcí.

Obsahuje Fluke i5s AC výstupní kabel BNC, nebo jiný konektor?

Konektor je BNC. Fluke i5s AC má připojený výstupní kabel 2,5 m s BNC samec pro přímé připojení k osciloskopu nebo jinému záznamovému přístroji.

Jak připojím Fluke i5s AC k osciloskopu pro záznam průběhu?

Připojíte BNC kabel do vstupu osciloskopu, nastavíte měřicí citlivost podle výstupní úrovně 400 mV/A a zvolíte vhodné časové rozlišení. Fluke i5s AC je navržen pro záznam průběhu ve spojení s osciloskopem.

Vydrží Fluke i5s AC připojení do sítě 600 V?

Ano. Kleště mají bezpečnostní klasifikaci CAT III 600 V, takže je můžete bezpečně použít v instalacích do 600 V AC, pokud dodržíte běžná bezpečnostní pravidla.
