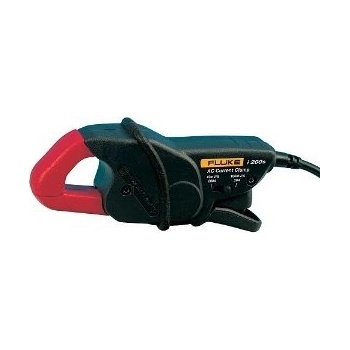

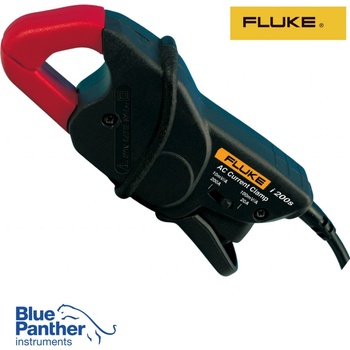

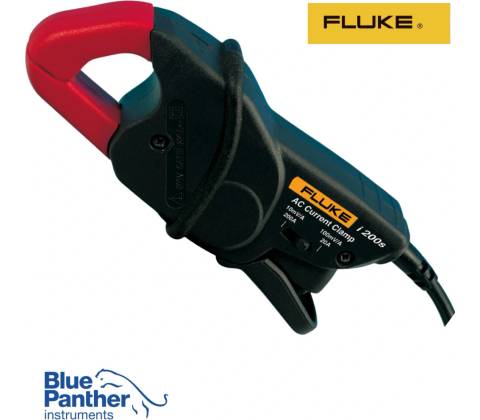

Fluke i200s

Rychlé bezkontaktní měření proudu pro servis a kontroly — spolehlivý orientační výsledek přímo v rozvodech.

Klešťový měřič Fluke i200s nabízí rychlé bezkontaktní měření střídavého proudu ve dvou rozsazích (20/200 A) s rozsahem 0,1–24 A a 0,5–200 A a základní přesností 1,5 % + 0,5 A (48–65 Hz). Díky bezpečnosti CAT III 600 V, čelistem do 20 mm a analogovému výstupu 100 mV/A / 10 mV/A snadno připojíte měřák k osciloskopu nebo dataloggeru.

Rozsahy a přesnost pro rychlé kontroly

Kleště poskytují dva praktické rozsahy: 0,1–24 A pro nízké proudy a 0,5–200 A pro hlavní rozvody, s nejvyšším impulzním proudem až 240 A. Základní přesnost 1,5 % + 0,5 A (48–65 Hz) dává spolehlivý orientační výsledek při servisních kontrolách.

Bezpečnost a použití v sítích

Navrženo pro nasazení v běžných elektroinstalacích díky CAT III 600 V. Kleště měří střídavý proud přímo bez rozpojení obvodu, ale nepodporují DC, proto vždy kontrolujte typ měřeného signálu před započetím práce.

Výstupní signál a připojení k přístrojům

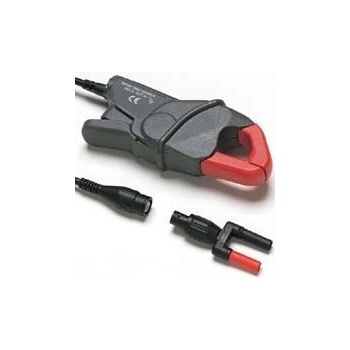

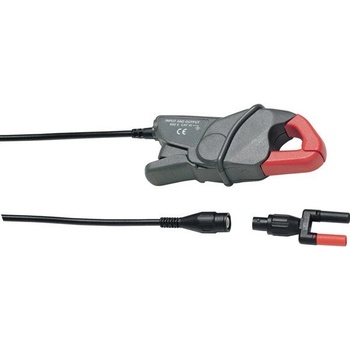

K dispozici jsou analogové výstupy 100 mV/A a 10 mV/A, které vedou přes 2,0 m kabel s BNC konektorem a přechodkou na banánek. To umožňuje přímé napojení na osciloskopy, dataloggery nebo externí měřicí vstupy.

Konstrukce čelistí a kompatibilita vodičů

Čelisti pojmou vodiče s maximálním průměrem 20 mm nebo plochý konduktor do 20 × 5 mm, což pokryje většinu kabelů v rozvodných skříních. Kompaktní tvar usnadňuje přístup do svazků a rozvaděčů.

Frekvenční rozsah a oblasti použití

Kleště fungují v pracovním pásmu 40 Hz–10 kHz, takže se hodí i pro aplikace s vyššími frekvencemi než základní sítě. Měření frekvence a AC proudu dává rychlé informace při údržbě elektrických a elektronických systémů.

Klíčové vlastnosti

• Bezkontaktní měření střídavého proudu až do 200 A (krátkodobě 240 A)
• Dva rozsahy s vysokou citlivostí: 0,1–24 A a 0,5–200 A
• Analogový výstup 100 mV/A nebo 10 mV/A pro přímé připojení
• Bezpečnost CAT III 600 V a čelisti pro vodiče do 20 mm
• Základní přesnost 1,5 % + 0,5 A (48–65 Hz) a pracovní frekvence 40 Hz–10 kHz

Často kladené otázky

Je možné měřit stejnosměrný proud s Fluke i200s?

Ne. Kleště Fluke i200s měří pouze střídavý proud (AC). Pokud potřebujete měřit stejnosměrný proud (DC), musíte použít vhodný DC klešťový měřič.

Jak připojím kleště k osciloskopu nebo záznamovému přístroji?

Připojíte je přes dodaný výstupní kabel 2,0 m s BNC konektorem. Kleště dávají analogový signál 100 mV/A nebo 10 mV/A, takže je zapojíte do osciloskopu či záznamníku na vstup BNC a nastavíte odpovídající citlivost.

Lze používat Fluke i200s v sítích do 600 V?

Ano. Kleště mají bezpečnostní kategorii CAT III 600 V, což je vhodné pro měření v běžných průmyslových a rozvodných sítích do 600 V AC. Pracujte vždy s jedním vodičem v čelistech a dodržujte bezpečnostní postupy.

Co když potřebuji měřit proud nad 200 A?

Fluke i200s má měřicí rozsah do 200 A a krátkodobě snese až 240 A. Pokud potřebujete trvale měřit proudy nad 200 A, zvolte klešťový adaptér či měřič určený pro vyšší proudy.
