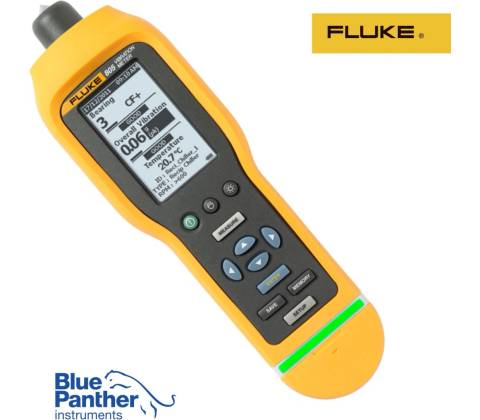

Fluke 805

Vibrometr Fluke 805 je přesný a spolehlivý přístroj se snadnou obsluhou pro každodenní kontroly strojů.

Při údržbě budete schopni s jistotou rozhodnout o bezpečném spuštění nebo odstavení zařízení. Vibrometr Fluke 805 je nejspolehlivější vibrační screeningové zařízení pro techniky zabývající se prvotním vyhledáváním mechanických poruch, kteří potřebují měřit opakovatelné hodnoty odstupňované podle závažnosti, aby mohli vyhodnotit celkový stav vibrací a ložisek.

Proč je analyzátor Fluke 805 dobrou volbou?

Měřicí přístroj – ne pero – měřící celkové vibrace a specifické hodnoty, jako je kondice a teplota ložisek, pro celkový obrázek o stavu zařízení.

Hrot kombinující snímač vibrací a síly, který kompenzuje uživatelské odchylky (síla nebo úhel), což vede k přesným a opakovatelným hodnotám.

Čtyř-úrovňová stupnice závažnosti a integrovaný procesor vypočítávají kondici ložiska a celkové vibrace pomocí srozumitelných textových výstrah (dobrá, uspokojivá, neuspokojivá a nepřijatelná kondice).

Citlivost snímače zajišťuje snímání širokého rozsahu frekvencí (10 až 1000 hZ a 4000 až 20 000 Hz), který pokrývá většinu typů zařízení a součástí.

Jednoduché uživatelské rozhraní minimalizující počet úkonů nutných k zadávání otáček a typu zařízení.

Funkce a výhody Fluke 805:

Inovativní konstrukce snímače pomáhá minimalizovat odchylky v měření způsobené změnami úhlu zařízení nebo kontaktním tlakem.

Konzistentní kvalita dat jak v nízkých, tak ve vysokých frekvenčních pásmech

Čtyř-úrovňová stupnice udává závažnost problémů pro celkové vibrace a kondici ložisek.

Možnost exportu dat přes rozhraní USB

Projekce vývoje v aplikaci Excel pomocí předdefinovaných šablon

Celkové měření vibrací (10 Hz až 1 000 Hz) pro měrné jednotky zrychlení, rychlosti a posunutí u celé řady strojů

Vrcholový činitel+ umožňuje spolehlivé posouzení ložisek pomocí přímého měření špičkou snímače v rozmezí 4 000 Hz až 20 000 Hz. systém barevných kontrolek (zelená, červená) a zpráv na displeji poskytuje informace o tom, jak velký tlak je třeba k měření vyvinout.

Měření teploty s infračerveným snímačem teploty rozšiřuje diagnostické možnosti.

Integrovaná paměť pro uchování až 3 500 měření

Audio výstup pro přímý poslech zvuku ložisek

Podpora externího akcelerometru pro těžko přístupná místa

Svítilna pro osvětlení míst měření v tmavých prostorách

Velký displej s vysokým rozlišením pro snadnou navigaci a prohlížení

Vrcholový činitel

Vrcholový činitel+ je nový proprietární algoritmus (nebo technologie) eliminující nejasnosti při vyhodnocování ložisek.

Původní vrcholový činitel používají analytici vibrací k identifikaci poruch ložisek. Ten je definován jako poměr špičkové hodnoty k hodnotě RMS signálu vibrací v časové oblasti.

Klíčovým omezením původního algoritmu vrcholového činitele je, že se při zhoršování kondice ložiska nezvětšuje lineárně, což zásadně ztěžuje určit závažnost mechanických problémů. Ve skutečnosti může vrcholový činitel klesat, pokud se ložisko již blíží katastrofálnímu selhání v důsledku vysoké hodnoty RMS. Aby se toto omezení obešlo, používá analyzátor vibrací Fluke 805 vlastní algoritmus známý jako vrcholový činitel+ (CF+).

Hodnoty CF+ jsou v rozsahu od 1 do 16. Při zhoršování kondice ložiska se zvětšuje hodnota CF+ a uživatel tak může snadno rozpoznat závažnost problému. V zájmu zjednodušení společnost Fluke rovněž do přístroje integrovala čtyřúrovňovou stupnici závažnosti, která označuje kondici ložiska jako dobrou, uspokojivou, neuspokojivou nebo nepřijatelnou.

Export dat:

Nejlepším způsobem, jak sledovat kondici stroje, je vést si tabulku s údaji o projekci vývoje nebo s údaji opakovaného měření.

S vibrometrem Fluke 805 lze snadno:

Exportovat výsledky měření do aplikace Excel přes rozhraní USB

Projektovat vývoj naměřených hodnot do předdefinovaných šablon aplikace Microsoft® Excel a vykreslovat grafy

Porovnávat celkové naměřené hodnoty vibrací s normami ISO (10816-1, 10816-3, 10816-7)

Vibrometr Fluke 805 lze použít pro následující kategorie zařízení:

• Chladící zařízení
• Ventilátory
• Pohony chladicích věží
• Odstředivá čerpadla
• Objemová čerpadla
• Vzduchové kompresory
• Dmychadla
• Generické převodovky (s valivými ložisky)
• Součásti zařízení

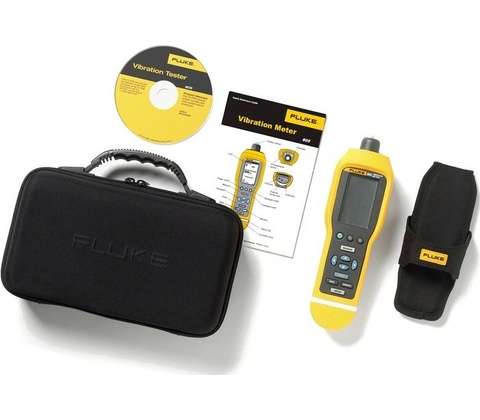

Standardně dodávané příslušenství k Fluke 805:

• Kabel USB
• Úložné pouzdro
• Pouzdro na pásek
• Přehledná referenční příručka
• 2x AA baterii
