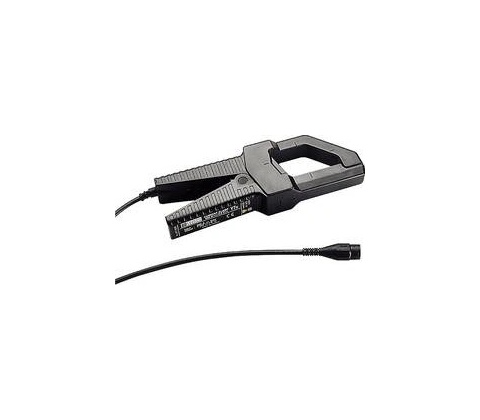

Chauvin Arnoux Y7N

Kompaktní snímač proudu pro rychlé kontroly a přímé připojení k měřicím přístrojům — praktické řešení do terénu.

Klešťový adaptér Chauvin Arnoux Y7N nabízí bezkontaktní měření střídavého proudu až do 1200 A s max. rozevřením čelistí 30 mm a výstupem 1 mV/A přes BNC. Díky šířce pásma 10 kHz a základní přesnosti 2 % je vhodný pro práci s rychlými signály; dodávka je však bez kalibračního certifikátu.

Konstrukce pro vysoké proudy

Model je navržen pro měření střídavého proudu až do 1200 A. Kleště s magnetickým obvodem pojmou vodiče o průměru do 30 mm nebo lišty dle specifikace, což usnadní měření v silnoproudých instalacích.

Výstup a připojení k měřicím přístrojům

Adaptér dává výstup 1 mV/A přes BNC (koaxiální kabel), maximální výstupní napětí 1 V AC. To umožňuje snadné napojení na osciloskop či externí převodník bez složitých adaptací.

Přesnost a frekvenční odezva

Základní přesnost činí 2 %, přístroj má šířku pásma až 10 kHz, takže reprodukuje i rychlejší změny proudu. Minimální měřitelná hodnota je 1 A, čímž pokryjete řadu průmyslových aplikací.

Bezpečnost a omezení použití

Adaptér je konstruován pro prostředí CAT III 600 V. Důležité je vědět, že dodávka neobsahuje kalibrační certifikát (uvedeno jako bez certifikátu), takže pro práce vyžadující ověřené měření doplňte kalibraci.

Klíčové vlastnosti

• Klešťové měření střídavého proudu až do 1200 A (peak)
• Šířka pásma až 10 kHz pro práci s rychlými signály
• Výstupní poměr 1 mV/A s BNC koaxiálním konektorem
• Maximální rozevření čelistí 30 mm, přesnost základní 2 %
• Kategorie bezpečnosti CAT III 600 V

Často kladené otázky

Je tento adaptér kalibrován nebo má certifikát?

Ne. Tento model není dodáván s kalibračním certifikátem; jde o nezkalibrovaný adaptér. Pokud potřebujete ověřenou stopu, doporučujeme zajistit samostatnou kalibraci nebo zvolit certifikovaný přístroj.

Má výstup BNC nebo jiný konektor?

Adaptér má koaxiální výstup s BNC konektorem – tedy BNC je standard, jiné konektory nejsou součástí. Pro připojení k měřicím přístrojům použijte BNC vstup nebo vhodný adaptér.

Jak adaptér používám s osciloskopem?

Připojíte ho přímo k osciloskopu nebo měřicímu vstupu s BNC, nastavíte měřicí rozsah na přístroji a sledujete výstupní napětí. Použijte vhodnou zemnící strategii a nepřekračujte CAT III 600 V na instalaci.

Obsahuje adaptér funkci True‑RMS nebo měří i stejnosměrný proud?

Ano, kleště snímají pouze střídavý proud a umí měřit kmitočty do 10 kHz. Pokud potřebujete stejnosměrné proudy nebo True‑RMS měření, tento model pro DC/True‑RMS není určen.
