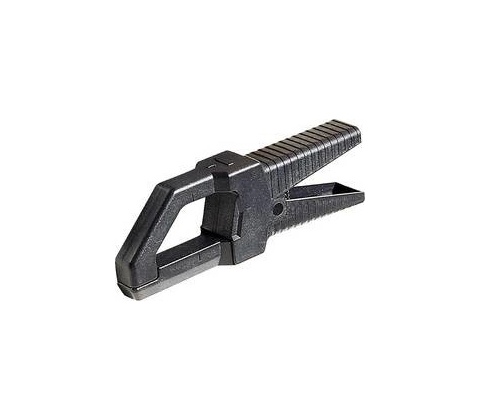

Chauvin Arnoux Y3N

Nástroj pro profesionály, kteří potřebují rychlé a spolehlivé ověření elektrických obvodů bez zbytečných komplikací.

Klešťový adaptér Chauvin Arnoux Y3N je určený pro vysokoproudové měření střídavého proudu až do 600 A. Díky max. rozevření čelistí 30 mm (vnitřní otvor 30×63 mm) změříte vodiče i lišty; výstupem je 5 A AC přes izolovanou zástrčku Ø4 mm. Přesnost je ±3 %, frekvenční rozsah do 1 kHz. Přístroj spadá do CAT III 600 V, nepodporuje True‑RMS ani záznam dat a neobsahuje kalibrační certifikát.

Navržené pro velké proudy

Klešťový adaptér Chauvin Arnoux Y3N je určený pro bezpečné měření střídavého proudu až do 600 A. Bezkontaktní princip umožňuje rychlé nasazení na vodiče i lišty, kde chcete minimalizovat přerušení obvodu a práci s vysokými proudy.

Výstupní signál a připojení

Adaptér generuje 5 A AC výstup (transformační poměr 100/1) a vede signál přes izolovanou zástrčku Ø4 mm. Díky tomu můžete signál snadno připojit ke standardním měřicím přístrojům bez složitých adaptérů.

Přesnost a frekvenční omezení

Základní přesnost činí ±3 % a užitečný frekvenční rozsah sahá do 1 kHz. Přístroj není True‑RMS, takže u výrazně nesinusových průběhů mohou být výsledky méně reprezentativní.

Bezpečnostní zařazení

Adaptér je zařazen v kategorii CAT III 600 V, což ho předurčuje pro použití v průmyslových rozvodech a rozvodnách do 600 V. Pozor: neobsahuje kalibrační certifikát, zohledněte to při požadavcích na dokumentaci.

Konstrukce a rozměry

Kompaktní konstrukce váží 420 g a má rozměry 34 × 66 × 195 mm. Otvor kleští 30×63 mm umožňuje měření i na širších vodičích a plochých lištách, přičemž zařízení zůstává snadno přenosné.

Klíčové vlastnosti

• Měření střídavého proudu až do 600 A (rozsah 4–600 A)
• Kleště s max. rozevřením 30 mm (vnitřní rozměr 30×63 mm)
• Výstup 5 A AC přes izolovanou 4 mm zástrčku (transformační poměr 100/1)
• Základní přesnost ±3 % a frekvenční rozsah do 1 kHz
• Bez kalibračního certifikátu; bezpečnostní kategorie CAT III 600 V

Často kladené otázky

Je tento adaptér kalibrován a dodáván s certifikátem?

Ne. Přístroj neobsahuje kalibrační certifikát a dodává se bez certifikace. Pokud potřebujete ověřenou kalibraci pro audity nebo interní protokoly, je nutné zajistit samostatné kalibrační služby u akreditované laboratoře.

Lze s těmito kleštěmi měřit stejnosměrný proud (DC)?

Ne. Adaptér měří pouze střídavý proud (AC), není určen pro měření stejnosměrného proudu (DC). Pro DC měření potřebujete speciální kleště nebo převodník určený pro stejnosměrné signály.

Jak připojím výstup k měřicímu přístroji?

Připojíte jej k měřicímu přístroji kabelem se zástrčkou Ø4 mm. Adaptér dává výstup 5 A AC (transformační poměr 100/1), takže počítejte s odpovídajícím vstupem na vašem přístroji nebo s vhodným převodem na měřicí rozsah.

Je adaptér vhodný pro práce v rozvodech do 600 V?

Ano. Adaptér spadá do bezpečnostní kategorie CAT III 600 V, takže je vhodný pro většinu prací v průmyslových a rozvodných rozvodech na napětí do 600 V. Při práci vždy dodržujte bezpečnostní postupy a ochranné pomůcky.
