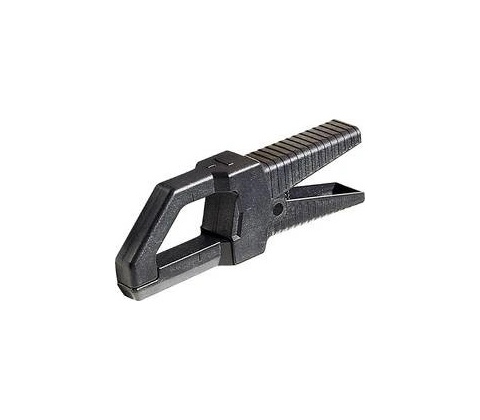

Chauvin Arnoux Y2N

Rychlé a spolehlivé řešení pro kontrolu elektrických obvodů v terénu.

Klešťový adaptér Chauvin Arnoux Y2N nabízí kompaktní a robustní řešení pro vysokoproudová měření: max. 600 A AC a otevření čelistí 30 mm umožňují měření vodičů i lišt, zatímco přesnost ≤1 % a výstup 0,5 A AC (1000/1) zajišťují spolehlivé napojení na měřicí přístroje. Přístroj je lehký (420 g) a určen pro prostředí CAT III 600 V.

Klešťová konstrukce a měřicí rozsah

Konstrukce kleští umožňuje rychlé bezkontaktní měření střídavého proudu v rozsahu 4–600 A. Vnitřní rozměr čelistí je 30×63 mm, což zvládne vodiče s průměrem do 30 mm i běžné měřicí lišty.

Přesnost a výstupní signál

Díky transformátoru proudu dosahuje adaptér typické přesnosti ≤1 % a poskytuje standardní výstup 0,5 A AC (transformační poměr 1000/1). Signál zapojíte přes izolovanou zástrčku Ø 4 mm.

Bezpečnostní omezení a certifikace

Zařízení je navrženo pro bezpečnou práci v rámci CAT III 600 V. Model není dodáván s kalibračním certifikátem (označeno jako bez certifikátu), proto jej použijte tam, kde certifikace není požadavkem.

Praktické rozměry a provozní parametry

Adaptér je kompaktní (34×66×195 mm, hmotnost 420 g) a pracuje do 1 kHz. Nemá datové záznamy ani podporu True‑RMS, proto je vhodný pro přímé propojení s běžnými měřícími přístroji.

Klíčové vlastnosti

• Klešťový adaptér pro AC proudy až 600 A
• Rozevření čelistí 30 mm (vnitřní rozměr 30×63 mm)
• Typická přesnost ≤1 % a transformační poměr 1000/1
• Výstup 0,5 A AC přes izolovanou zástrčku Ø4 mm
• Bezpečnostní kategorie CAT III 600 V, kompaktní a lehké provedení (420 g)

Často kladené otázky

Je tento model kalibrován s certifikátem?

Ne. Tento model není kalibrován s oficiálním certifikátem; jde o klešťový adaptér dodávaný bez kalibračního protokolu. Pokud potřebujete měřidlo s platným certifikátem, zvolte verzi nebo přístroj s doloženou kalibrací.

Jaký proud tím změříte?

Měříte v rozsahu 4–600 A AC pro vodiče či lišty, které se vejdou do čelistí. Pro praktické použití si ověříte, že průměr vodiče nepřesahuje 30 mm.

Lze ho použít v sítích s vyšším přepětím než CAT III 600 V?

Ne. Přístroj je určen pro prostředí do kategorie CAT III 600 V. Do vyšších kategorií (např. CAT IV) jej nepoužívejte kvůli bezpečnostním limitům.

Co je součástí balení?

V balení je návod v českém jazyce. Samotný adaptér má výstup přes izolovanou zástrčku Ø 4 mm, kterou připojujete k měřicímu přístroji.
