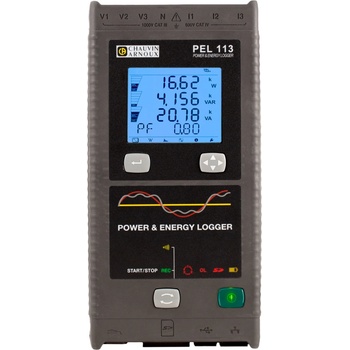

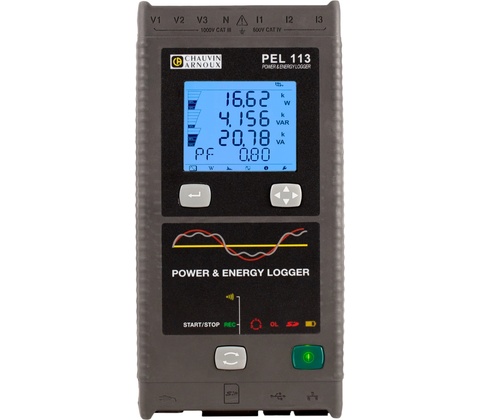

Chauvin Arnoux PEL 113

Rychlé a spolehlivé řešení pro diagnostiku a analýzu elektrických sítí – snadné nasazení, online záznam a přehledné výsledky.

Záznamník kvality elektrické energie Chauvin Arnoux PEL 113 nabízí True‑RMS měření do 1 000 V a s převodníky až do 10 000 A, záznam průběhů a detailní analýzu výkonu, harmonických a třífázových soustav. Přístroj podporuje USB, Ethernet, Wi‑Fi a SD kartu, má NiMH zálohu, magnety pro uchycení a splňuje bezpečnost CAT IV 600 V a krytí IP54 pro terénní použití.

Přesné vzorkování a True‑RMS

Pro rychlou diagnostiku přináší PEL 113 True‑RMS měření a vzorkování 128 vzorků/periodu. To zajišťuje věrohodné výsledky u nelineárních a nesinusových průběhů a dovoluje sledovat i krátkodobé odchylky s intervalem záznamu až 0,2 s.

Komplexní analýza výkonu a harmonických

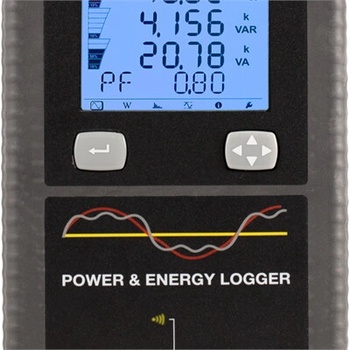

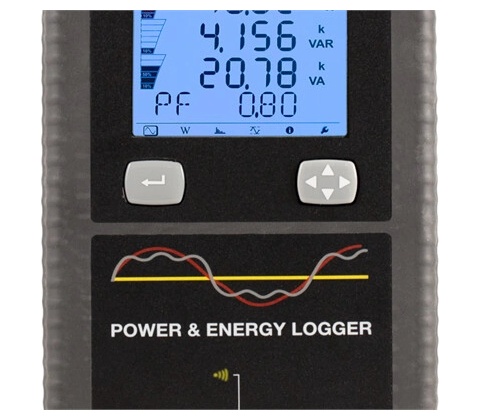

Přístroj počítá a zaznamenává činný, jalový i zdánlivý výkon (W, VA, var), energie ve čtyřech kvadrantech a harmonické až do 50. řádu. To vám umožní odhalit problémy s účiníkem, přetížením nebo nežádoucími harmonickými složkami v síti.

Online přístup a správa dat

PEL 113 podporuje USB, Ethernet, Wi‑Fi a slot na SD kartu (až 32 GB). Umožňuje zobrazení dat v reálném čase, vzdálenou správu a paralelní připojení více přístrojů, což zrychlí lokalizaci problémů v rozsáhlých instalacích.

Napájení a praktické nasazení

Přístroj napájíte z měřené instalace nebo přes adaptér; integrovaný NiMH akumulátor přebere krátké výpadky (cca 30 min). Zadní magnety a kompaktní rozměry usnadní upevnění v rozváděči a práci na více měřících bodech.

Bezpečnost a provozní odolnost

Zařízení nabízí elektrickou bezpečnost CAT IV/600 V (CAT III/1 000 V) a zvýšené krytí IP54. Robustní konstrukce a odolnost proti pádu z 1 m zajišťují spolehlivost v dílně i v terénu, kde se často provádí odstraňování závad.

Klíčové vlastnosti

• True‑RMS měření pro přesné snímání i nedefinovaných průběhů
• Měření do 1 000 V a proudu až 10 000 A (s převodníky)
• Online komunikace a záznam: USB, Ethernet, Wi‑Fi, SD (až 32 GB)
• Bezpečnost pro profesionály: CAT IV 600 V a krytí IP54
• Přenosný design s magnety a NiMH zálohou pro rychlé nasazení

Často kladené otázky

Vydrží baterie přístroje dlouho?

Ano. PEL 113 má integrovaný NiMH akumulátor jako zálohu při krátkých výpadcích (přibližně 30 minut). Pro nepřetržitý dlouhodobý provoz napájejte přístroj z měřené instalace nebo přes síťový adaptér, které jsou v uvedené konfiguraci k dispozici.

Jak se stahují a zpracovávají naměřená data?

Data stáhnete přímo přes USB, Ethernet nebo Wi‑Fi, případně vyjměte SD kartu (až 32 GB) a načtěte ji ve čtečce. Pro analýzu využijete software PEL Transfer a volitelně DataView, které umožňují export do Excelu a práci v reálném čase.

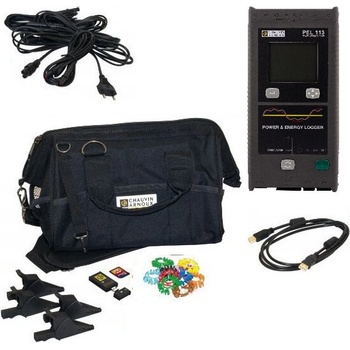

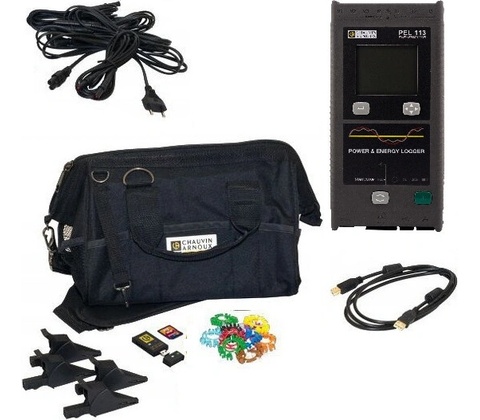

Obsahuje balení klešťové převodníky nebo je musím dokoupit?

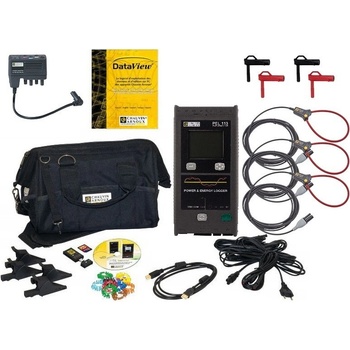

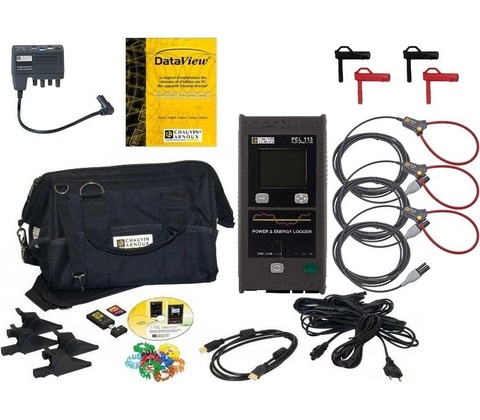

Tento produkt v nabídce obsahuje 3 ks klešťových převodníků MA194/350 a software DataView. Existují i levnější konfigurace bez převodníků, proto vždy zkontrolujte popis konkrétní nabídky před objednávkou.

Je tento analyzátor vhodný pro hledání závad ve venkovních instalacích?

Používáte přístroj pro lokalizaci závad a analýzu sítě: True‑RMS měření, až do 1 000 V a do 10 000 A (s převodníky), záznam průběhů a harmonických. Díky robustnímu provedení a IP54 můžete pracovat i v terénu a snadno přenášet data do PC.
