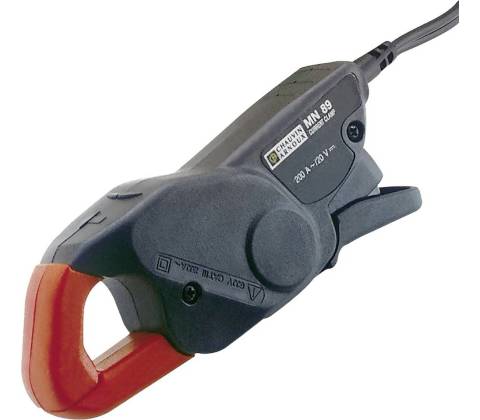

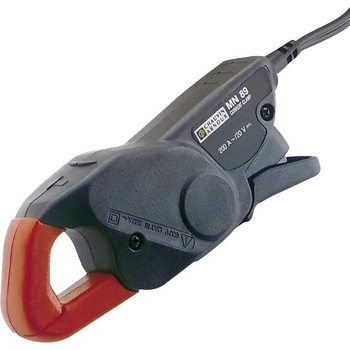

Chauvin Arnoux MN89

Spolehlivý pomocník pro rychlé kontroly elektroinstalací — kompaktní, lehký a připravený do terénu.

Chauvin Arnoux MN89 je kompaktní klešťový adaptér určený pro elektroinstalace a revize. Umožňuje bezkontaktní měření střídavého proudu do 240 A s přesností 2 %, má max. rozevření čelistí 20 mm a pracuje v bezpečnostní kategorii CAT III 600 V. Poskytuje výstup 100 mV DC/A přes izolovanou 4 mm zástrčku a díky rozměrům 30 × 135 × 51 mm snadno dosáhnete i do stísněných míst; záznam dat není podporován.

Kompaktní provedení pro těžko přístupná místa

Chauvin Arnoux MN89 je navržen do stísněných prostor — 30 × 135 × 51 mm a hmotnost 180 g umožňují pohodlnou manipulaci. Kleště pojmou vodič do průměru 20 mm, takže snadno změříte průřez i v hustě zapojených rozvodech.

Bezpečnostní kategorie a nasazení

Zařízení pracuje v bezpečnostní kategorii CAT III 600 V, což odpovídá běžným zapojením v budovách a rozvodech. Není doporučeno pro specifické aplikace fotovoltaiky; při měření dodržujte pravidla bezpečnosti a izolace.

Výstupní signál a kompatibilita

Adaptér dává úměrné stejnosměrné napětí 100 mV DC na 1 A AC, které vede přes izolovanou 4 mm zástrčku k multimetru nebo analyzátoru. Maximální výstupní napětí může dosahovat hodnot daných vstupními limity připojeného přístroje.

Přesnost a provozní parametry

Pro běžné revizní a instalační měření nabízí základní přesnost 2 % a rozsah 0,5–240 A pro střídavý proud. Šířka pásma dosahuje 10 kHz, takže pokrývá typické průmyslové a instalační signály; záznam dat zařízení nepodporuje.

Klíčové vlastnosti

• Bezkontaktní měření střídavého proudu v rozsahu 0,5–240 A
• Bezpečnostní kategorie CAT III 600 V; max. rozevření čelistí 20 mm
• Výstup 100 mV DC/A přes izolovanou 4 mm zástrčku pro připojení k multimetrům
• Kompaktní rozměry 30 × 135 × 51 mm, hmotnost 180 g — vhodné do stísněných prostor
• Základní přesnost 2 %; šířka pásma 10 kHz

Často kladené otázky

Je tento adaptér vhodný pro práce na elektrických rozvodech?

Ano. Adaptér je určen pro práci s elektroinstalacemi a revizemi a splňuje kategorii CAT III 600 V, takže ho můžete použít při běžných kontrolách v instalacích. Vždy dodržujte bezpečnostní postupy a používáte vhodné měřicí přístroje.

Jaký proud dokáže tento adaptér měřit?

Kleště měří střídavý proud v rozsahu 0,5–240 A. Pro nižší proudy než 0,5 A může být citlivost omezená, proto zkontrolujte rozsah při konkrétním měření.

Obsahuje zařízení záznam dat?

Ne. Záznam dat není podporován — adaptér poskytuje analogový výstup, který musíte sledovat nebo zaznamenat přes připojený multimetr či analyzátor.

Jak připojím signál k multimetru a jaký je jeho charakter?

Výstup je úměrné stejnosměrné napětí 100 mV DC na 1 A AC, vedené přes izolovanou 4 mm zástrčku. Připojíte ji do napěťového vstupu multimetru a výslednou hodnotu přepočítáte podle poměru.
