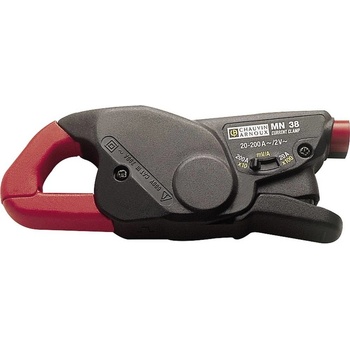

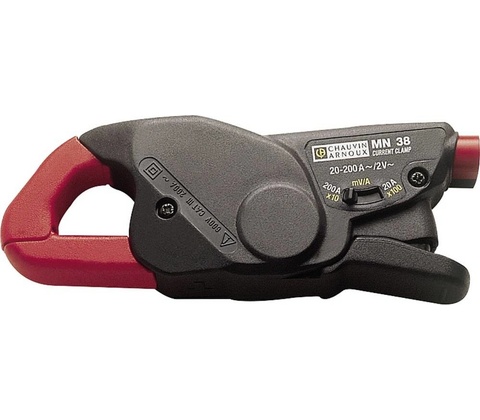

Chauvin Arnoux MN38

Rychlý a spolehlivý pomocník pro kontrolní měření v terénu — kompaktní, lehký a snadno použitelný.

Bezkontaktní klešťový adaptér Chauvin Arnoux MN38 umožňuje měřit střídavý proud do 240 A bez rozpojování obvodu. Díky max. rozevření čelistí 20 mm, dvěma převodům (100 mV/A a 10 mV/A) a přesnosti 1 % získáte dobré rozlišení i při nízkých proudech. Adaptér poskytuje výstup přes Ø4 mm zdířky (max. 2 V AC) a díky kompaktním rozměrům a nízké hmotnosti se dobře hodí do terénu.

Kompaktní kleště pro těžko přístupná místa

Model Chauvin Arnoux MN38 nabízí kompaktní rozměry (30×135×51 mm) a nízkou hmotnost (0,18 kg), takže se snadno dostanete i do stísněných prostor. Ergonomická konstrukce umožňuje pohodlné sevření vodiče bez složité montáže.

Rozsahy měření a přepínatelné převody

MN38 měří střídavý proud v rozsazích 0,1–24 A a 0,5–240 A, s převodovými poměry 100 mV/A a 10 mV/A. Dva rozsahy zlepšují rozlišení při nízkých proudech a zabraňují přetížení vstupu měřicího přístroje.

Přesnost a frekvenční odezva

S základní přesností 1 % a frekvenčním pásmem až 10 kHz poskytuje MN38 spolehlivé výsledky pro běžné průmyslové a servisní aplikace. Díky tomu získáte stabilní měření i u rychle se měnících průběhů v rámci specifikace.

Kompatibilita a bezpečnostní kategorie

Adaptér má výstupní izolované Ø4 mm zdířky a maximální výstupní signál 2 V AC, což zaručuje jednoduché připojení k multimetrům či osciloskopům. Produkt je zařazen do CAT III 600 V pro běžná instalační měření.

Klíčové vlastnosti

• Bezkontaktní klešťový adaptér pro měření střídavého proudu až do 240 A
• Maximální rozevření čelistí 20 mm pro měření na svazcích a silnějších vodičích
• Základní přesnost 1 % a dva přepínatelné převody (100 mV/A a 10 mV/A)
• Výstup přes izolované Ø4 mm zdířky, maximální výstupní signál 2 V AC
• Kompaktní a lehké provedení: 30×135×51 mm, hmotnost 0,18 kg

Často kladené otázky

Je MN38 vhodný pro měření střídavého proudu do 240 A?

Ano. MN38 měří střídavý proud až do 240 A a zvládne vodiče do 20 mm průměru, pokud použijete správný rozsah na vašem měřicím přístroji.

Obsahuje MN38 True‑RMS měření?

Ne. MN38 není True‑RMS měřič; poskytuje přesné střídavé napěťové výstupy pro připojení multimetru nebo osciloskopu, ale nevyhodnocuje plně faktickou efektivní hodnotu signálu v komplexních průbězích.

Jak připojím MN38 k multimetru nebo osciloskopu?

Připojíte ho přes zdířky Ø4 mm k multimetru nebo osciloskopu. Sledujte výstupní signál (max. 2 V AC) a na měřicím přístroji zvolte odpovídající rozsah pro AC vstup.

Je MN38 bezpečný pro měření v rozvaděčích?

Ano. MN38 má bezpečnostní klasifikaci CAT III 600 V, takže ho můžete používat pro měření v běžných instalacích v rozvaděčích do této úrovně; dodržujte běžná bezpečnostní pravidla.

Co je součástí balení?

V balení najdete návod k obsluze. Adaptér je navržen pro připojení k vašemu přístroji přes 4mm zdířky (žádné další kabely nejsou součástí).
