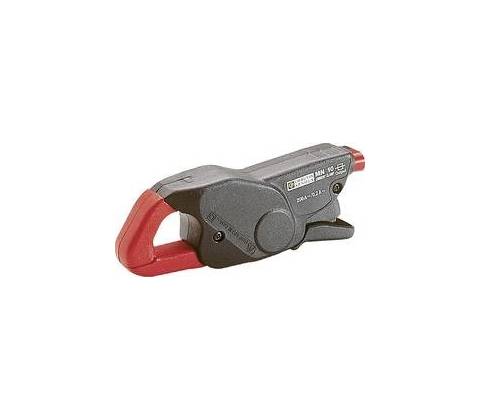

Chauvin Arnoux MN10

Malý, odolný pomocník pro rychlé a jisté pracovní úkony v těsných prostorech.

Chauvin Arnoux MN10 je kompaktní klešťový adaptér pro měření střídavého proudu. Měří AC do 240 A s přesností 2 % a pojme vodiče o průměru až 20 mm. Výstupní poměr 1000:1 a izolované zdířky Ø4 mm umožňují připojení multimetru či osciloskopu; šířka pásma dosahuje až 10 kHz. Zařízení pracuje v prostředí CAT III 600 V a dodává se bez kalibračního certifikátu.

Kompaktní provedení do stísněných míst

Kleště Chauvin Arnoux MN10 mají kompaktní rozměry 30 × 135 × 51 mm a váží 180 g, takže snadno dosáhnete do těsných prostor. Díky malé hlavě a ergonomickému tvaru pohodlně sevřete vodič i v rozvaděčích nebo za zařízeními.

Rozsah a citlivost měření

Zařízení měří střídavý proud v rozsahu 0,5–240 A AC s doporučenou základní přesností 2 %. Minimální čtení je 0,5 A, šířka pásma dosahuje až 10 kHz, což umožní zachytit i rychlejší průběhy.

Připojení k měřicím přístrojům

Adaptér poskytuje výstupní signál 0,2 A AC při transformačním poměru 1000:1 a dodává se s izolovanými zdířkami Ø4 mm. To zajišťuje přímé připojení k multimetrům i osciloskopům pro záznam průběhu.

Bezpečnostní omezení a ochrana výstupu

Kleště jsou určeny pro použití v prostředí CAT III 600 V a obsahují ochranu proti přepětí na výstupu. Upozorňujeme, že zařízení neobsahuje kalibrační certifikát, proto jej nelze považovat za certifikovaný měřicí etalon.

Klíčové vlastnosti

• Měření střídavého proudu až do 240 A AC
• Maximální rozevření čelistí 20 mm — ideální pro těsná místa
• Základní přesnost 2 % a min. měřitelná hodnota 0,5 A
• Výstupní transformace 1000:1 a izolované zdířky Ø4 mm pro připojení
• Určeno pro prostředí CAT III 600 V; dodáváno bez kalibračního certifikátu

Často kladené otázky

Je adaptér kalibrován a dodáván s certifikátem?

Ne. Zařízení se dodává bez kalibračního certifikátu; pokud od vás pro objednávku požadují certifikát, doporučujeme zajistit samostatnou kalibraci u akreditované laboratoře.

Lze tento adaptér použít s multimetrem, nebo s osciloskopem?

Lze použít s oběma. Má izolované zdířky Ø4 mm, takže ho snadno připojíte k multimetrům i k osciloskopům pro záznam průběhu.

Jaká je přesnost měření a minimální měřená hodnota?

Základní přesnost je 2 % a minimální měřitelná hodnota je 0,5 A AC. Měříte v rozsahu 0,5–240 A AC, což pokryje běžné instalační a revizní úkoly.

Co když potřebuji měřit vodič silnější než 20 mm?

Vodič o průměru větším než 20 mm se nevejde. V tom případě použijte kleště s větším rozevřením nebo jiné měřicí řešení vhodné pro silnější svazky vodičů.
