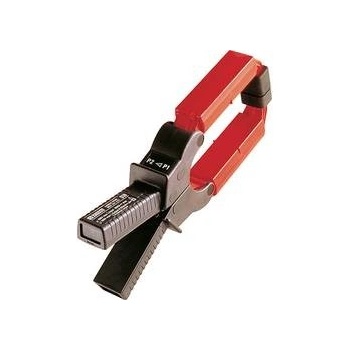

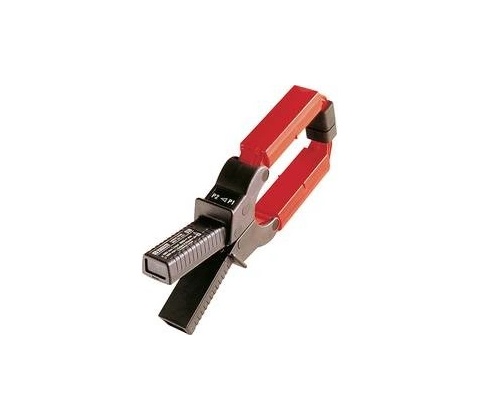

Chauvin Arnoux D38N

Důvěryhodný pomocník, který dodá jistotu při náročných měřeních.

Klešťový proudový adaptér Chauvin Arnoux D38N je určený pro vysokoproudové měření s třemi špičkovými rozsahy až do 9000 A. Díky šířce pásma do 50 kHz, výstupu přes BNC koaxiál a přesnosti 2 % ho snadno připojíte k osciloskopu a spolehlivě snímáte průběhy i na silných vodičích.

Univerzální rozsahy pro silné proudy

Proudové kleště Chauvin Arnoux D38N nabízí tři špičkové rozsahy: 1…90 A, 1…900 A a 1…9000 A. Díky tomu zvládnete měřit od slabších vodičů až po velmi silné sběrnice bez přepočtu nebo speciálních úprav.

Širokopásmové snímání signálu

D38N má frekvenční pásmo až 50 kHz, což umožňuje věrné zachycení střídavých průběhů a vyšších harmonických. Výstupní poměry (10 mV/A, 1 mV/A, 0,1 mV/A) usnadňují práci s osciloskopem.

Konstrukce a rozměry kleští

Kleště mají vnitřní rozměr 64×150 mm a maximální rozevření 64 mm, což umožňuje měření na širokých svazcích vodičů a přípojnicích. Konstrukce s magnetickým obvodem zajišťuje stabilní snímání i u velkých proudu.

Výstup a kompatibilita s přístroji

Výstup tvoří koaxiální kabel s izolovaným BNC konektorem a max. výstupní napětí 1 V AC, takže připojení k osciloskopu či měřícímu přístroji je přímé a jednoduché.

Přesnost a hmotnost

Zařízení pracuje s přesností 2 % a hmotností 1,2 kg, což nabízí dobrý poměr mezi přenosností a stabilitou při práci v terénu či v laboratoři.

Klíčové vlastnosti

• Měření střídavého proudu do 9000 A (špičkové hodnoty)
• Široké pásmo až 50 kHz pro přesné zachycení průběhů
• Vysoká průřeznost kleští: vnitřní rozměr 64×150 mm (max. rozevření 64 mm)
• Výstup koaxiální kabel s izolovaným BNC a max. výstupní napětí 1 V AC
• Základní přesnost 2 % pro spolehlivé orientační měření

Často kladené otázky

Je tento adaptér izolovaný?

Ano. D38N je popisován jako izolovaný proudový měnič, takže ho můžete bezpečně použít při měření na živých vodičích, pokud dodržíte běžná bezpečnostní pravidla a limity kategorie měření.

Jaký je rozsah měření a jak přesně měří?

Rozsah tvoří tři špičkové rozsahy: 1…90 A, 1…900 A a 1…9000 A. Základní přesnost je 2 %, což platí v rámci udaného frekvenčního pásma až 50 kHz.

Lze ho připojit přímo k osciloskopu, nebo musím dokoupit převodník?

Připojíte ho přímo k osciloskopu přes dodaný koaxiální kabel s izolovaným BNC konektorem. Další převodník obvykle nepotřebujete, pokud osciloskop podporuje vstupní úroveň do 1 V AC.

Vydrží tento přístroj měření vysokých proudů v terénu?

Ano — je určen pro vysokoproudové měření: velký otvor kleští a robustní magnetický obvod umožňují práci s těžkými kabely. Informace o krytí (IP) v popisu chybí, takže na venkovní použití dbejte zvýšené opatrnosti.
