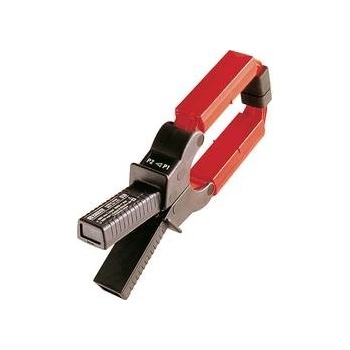

Chauvin Arnoux D34N

Spolehlivý pomocník pro měření silných proudů v náročných provozech — rychlé výsledky bez rozpojování obvodu.

Klešťový měnič proudu Chauvin Arnoux D34N nabízí bezkontaktní měření střídavého proudu vhodné pro průmyslové aplikace, s max. 1800 A AC v nejvyšším rozsahu, třemi převodovými poměry a výstupem 5 A AC přes zdířky Ø4 mm. Přístroj má široké frekvenční pásmo (do 1,5 kHz), několik přesnostních rozsahů a robustní otvor kleští, což zajišťuje bezpečné, pohodlné a přesné měření silových kabelů.

Robustní řešení pro vysoké proudy

Chauvin Arnoux D34N je navržen pro vysokoproudové měření: zvládne rozsahy až do 1800 A AC a nabízí tři převodové poměry (500/5, 1000/5, 1500/5). Díky tomu si vyberete optimální rozsah pro přesnější výsledky na silových kabelech.

Velký otvor kleští a ergonomie

Kleště mají konstrukci uzpůsobenou pro široké vodiče a svazky; maximální rozevření čelistí 64 mm umožňuje měření přímo na silových přípojkách bez rozpojování obvodu. Přístroj je přenosný a váží 1,2 kg, takže se snadno manipuluje i v poli.

Výstup a kompatibilita se zařízeními

D34N poskytuje výstup 5 A AC přes izolované zdířky Ø4 mm, což zajišťuje snadné připojení k převodníkům a měřicím přístrojům. Výstup je navržen jako proudový transformátorový signál, proto použijte odpovídající vstupní obvod na měřidle.

Přesnost a frekvenční odezva

Přístroj pracuje v pásmu 30 Hz–1,5 kHz a nabízí třídu přesnosti podle rozsahu: 3 % / 1 % / 0,5 %. To znamená lepší rozlišení a spolehlivost při měření silových i spínaných proudů v průmyslových aplikacích.

Bezpečnostní kategorie a ochrana

Chauvin Arnoux D34N je koncipován pro práci v průmyslovém prostředí: splňuje bezpečnostní kategorie CAT III 600 V (v dokumentaci jsou uváděny i hodnoty pro vyšší kategorie) a obsahuje ochranu proti přepětí na výstupu.

Klíčové vlastnosti

• Bezkontaktní měření střídavého proudu až do 1800 A
• Výstup 5 A AC pro přímé napojení na měřicí zařízení
• Tři rozsahy měření s přesností až 0,5 % v nejvyšším rozsahu
• Frekvenční pásmo 30 Hz–1,5 kHz a robustní konstrukce

Často kladené otázky

Je Chauvin Arnoux D34N vhodný pro měření až 1800 A?

Ano. Chauvin Arnoux D34N měří střídavý proud až do 1800 A AC v nejvyšším rozsahu a je určený právě pro měření silných proudů; při volbě rozsahu dbejte na správné zapojení a bezpečnostní kategorie.

Jaký výstup má přístroj a jak ho připojím?

Má výstup 5 A AC na izolované zdířky Ø4 mm, takže připojíte standardní měřicí přístroje či transformátorové vstupy. Výstup je proudový, ne napěťový – počítejte s tím při volbě připojeného zařízení.

Je to ampérmetr nebo proudové kleště?

Jedná se o proudové kleště (adaptér proudových kleští) s velkým otvorem kleští, které fungují bez přímého kontaktu s vodičem. Používáte je tedy jako klešťový měnič proudu, ne jako běžný digitální ampérmetr.

Vydrží Chauvin Arnoux D34N měření při vyšších frekvencích?

Frekvenční pásmo sahá do 1,5 kHz, takže přístroj zvládne běžné průmyslové a spínané zátěže; pokud měříte výrazně vyšší frekvence, porovnejte spektrum signálu s tímto limitem.
