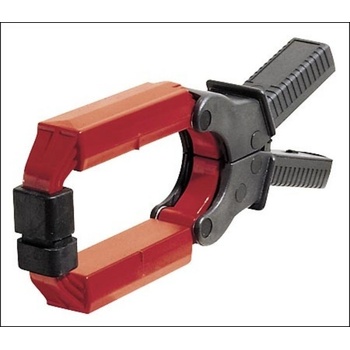

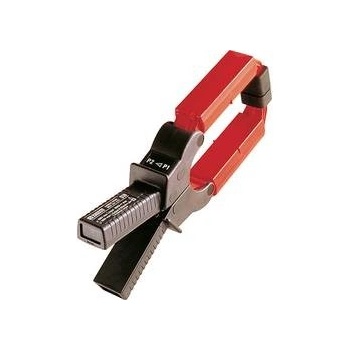

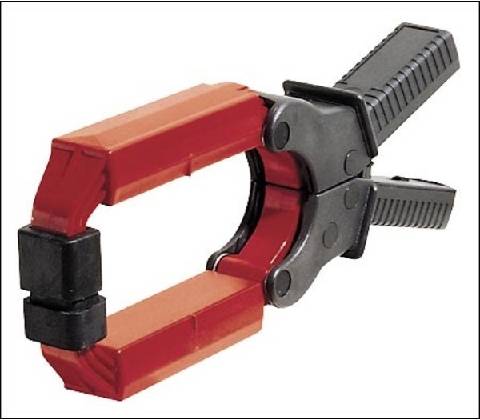

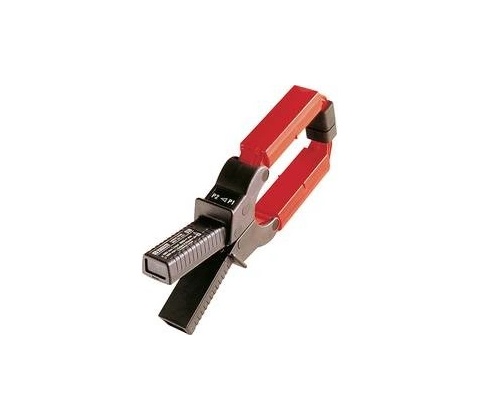

Chauvin Arnoux D31N

Robustní a přesný adaptér pro měření silných střídavých proudů – rychlé a bezpečné řešení pro průmyslové instalace.

Chauvin Arnoux D31N je klešťový adaptér určený pro vysokoproudové měření s třemi rozsahy 1–600 / 1–1200 / 1–1800 A a výstupem 1 A AC pro snadné napojení na měřicí přístroje. Díky max. rozevření čelistí 64 mm, kvalitnímu magnetickému obvodu a základní přesnosti 3 % zvládne přesné měření silných kabelů. Kompaktní rozměry 48 × 120 × 315 mm a hmotnost 1,2 kg usnadňují práci v terénu.

Přesné rozsahy a rozlišení

Adaptér nabízí tři rozsahy 1–600 / 1–1200 / 1–1800 A, což zlepšuje měřicí rozlišení při práci s různými proudy. Základní přesnost činí přibližně 3 %, frekvenční rozsah dosahuje až 1,5 kHz, takže přístroj zvládne běžné průmyslové aplikace.

Konstrukce kleští a otvor

Kleště mají obdélníkový tvar čelistí s max. rozevřením 64 mm a vnitřním otvorem 150 × 64 mm, což umožňuje obtočit silné vodiče či svazky. Kvalitní magnetický obvod zlepšuje stabilitu měření na tlustých vodičích.

Výstupní signál a zapojení

Adaptér dává výstup 1 A AC přes izolované zdířky Ø 4 mm, což usnadní připojení k převodníkům nebo měřicím přístrojům. Výstup je chráněn proti přepětí, takže napojení na standardní vybavení je bezpečné.

Bezpečnost a odolnost

Zařízení spadá do bezpečnostní kategorie CAT III 600 V, takže ho použijete v průmyslových a rozvodných aplikacích se zvýšenými nároky na ochranu. Ochrana výstupu a robustní provedení minimalizují riziko poškození měřicích přístrojů.

Rozměry, hmotnost a praktické použití

Rozměry 48 × 120 × 315 mm a hmotnost 1,2 kg zajišťují praktickou manipulaci v poli i dílně. D31N je navržen jako proudový adaptér pro vysokoproudové měření, kdy potřebujete spolehlivý a snadno přenosný měřicí prostředek.

Klíčové vlastnosti

• Tři rozsahy měření: 1–600 / 1–1200 / 1–1800 A pro lepší rozlišení
• Bezkontaktní klešťové měření střídavého proudu s výstupem 1 A AC
• Maximální rozevření čelistí 64 mm a vnitřní otvor 150 × 64 mm
• Bezpečnostní kategorie CAT III 600 V a ochrana výstupu proti přepětí

Často kladené otázky

Je D31N vhodný pro měření až 1800 A?

Ano. D31N měří až 1800 A v nejvyšším rozsahu (1–1800 A) a nabízí tři rozsahy pro lepší rozlišení. Základní přesnost je přibližně 3 %, proto jej použijete tam, kde potřebujete spolehlivé měření vysokých proudů.

Jak se připojuje výstup k měřícím přístrojům?

Použijete standardní zdířky Ø 4 mm; adaptér poskytuje výstup 1 A AC, takže připojíte měřicí přístroj nebo převodník, který přijímá 1 A signál. Návod v balení popisuje zapojení a bezpečnostní postupy.

Obsahuje D31N ochranu proti přepětí nebo musím přidat externí ochranu?

D31N má ochranu proti přepětí na výstupu, která omezuje riziko poškození připojených přístrojů. Pro práci v prostředí s častými impulzními přepětími doporučujeme zvážit doplňkovou externí ochranu podle provozních podmínek.

Jak velký kabel zvládnou kleště?

Rozevření čelistí je 64 mm a vnitřní otvor činí 150 × 64 mm, takže kleště obtočíte kolem silných jednožilových vodičů i svazků, které se vejdou do tohoto prostoru. Při měření svazků dbejte na korektní uspořádání vodičů.
