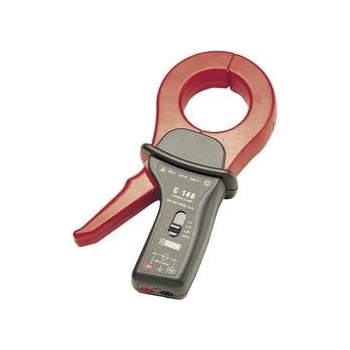

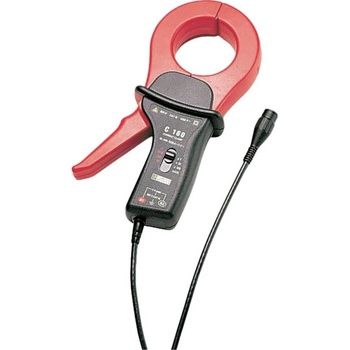

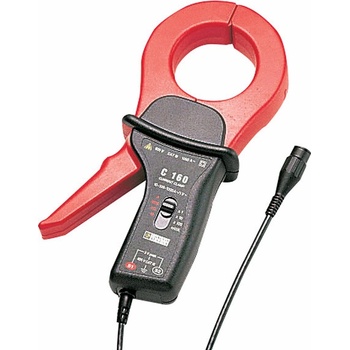

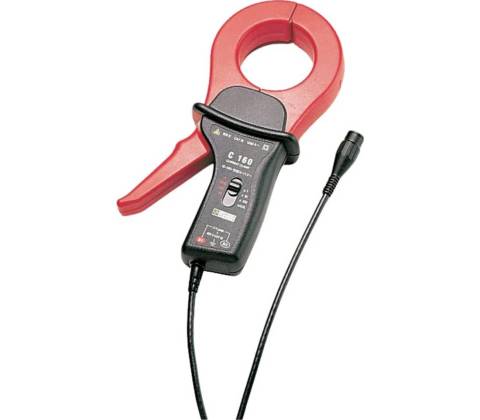

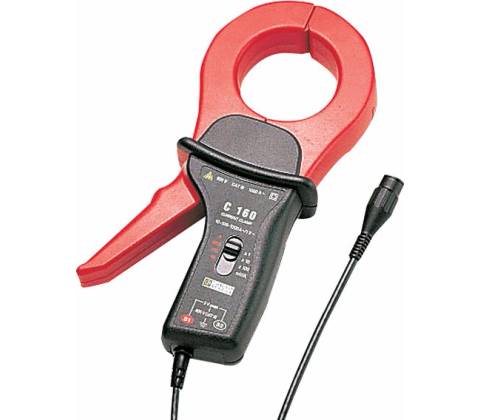

Chauvin Arnoux C160

Rychlé a spolehlivé měření, které šetří čas a zvyšuje jistotu při práci.

Chauvin Arnoux C160 jsou klešťové proudové měřidlo pro bezkontaktní měření střídavého proudu až do 2000 A (špičkově). Nabízí tři přepínatelné rozsahy (0,1–30 A, 0,1–300 A, 1–2000 A), přesnost až 1 % v nejvyšším pásmu a frekvenční pásmo do 100 kHz. Výstup přes BNC umožní připojení k osciloskopu nebo záznamníku, zatímco maximální rozevření čelistí 52 mm zvládne silové vodiče; bezpečnostní kategorie je CAT III 600 V.

Bezkontaktní měření a bezpečnost

Klešťový princip umožňuje bezpečné bezdotykové měření střídavého proudu, aniž byste přerušovali obvod. Kategorie CAT III 600 V zvyšuje bezpečí v průmyslových a rozvodných aplikacích, zatímco 52mm čelisti pojmou i silnější vodiče.

Tři rozsahy a deklarovaná přesnost

C160 nabízí tři přepínatelné rozsahy (0,1–30 A, 0,1–300 A, 1–2000 A) a třídu přesnosti 3 %, 2 % a 1 % v jednotlivých pásmech. To dává jasnou představu o očekávané chybě měření při různých úrovních proudu.

Široké frekvenční pásmo

Proudové kleště pracují v pásmu 10 Hz až 100 kHz, takže snímáte nejen základní střídavé složky, ale i vyšší kmitočtové komponenty v rozsahu specifikovaném výrobcem. Frekvenční charakteristika je důležitá při analýze rychle se měnících průběhů.

Kompatibilita výstupu a dodávka

Výstupní signál je veden přes BNC konektor, s výstupním napětím až 3 V peak (nižší v nejvyšším rozsahu), což usnadní připojení k osciloskopu nebo záznamníku. Součástí dodávky je návod v českém jazyce.

Klíčové vlastnosti

• Bezkontaktní měření střídavého proudu až do 2000 A (špičkově)
• Tři přepínatelné rozsahy: 0,1–30 A / 0,1–300 A / 1–2000 A
• Výstup BNC pro připojení k osciloskopu nebo záznamníku
• Frekvenční pásmo 10 Hz–100 kHz, přesnost až 1 % v nejvyšším rozsahu
• Maximální rozevření čelistí 52 mm; kategorie bezpečnosti CAT III 600 V

Často kladené otázky

Je Chauvin Arnoux C160 vhodný pro měření vysokých proudů?

Ano. Klešťové měřidlo Chauvin Arnoux C160 měří střídavý proud špičkově až do 2000 A. Díky třem rozsahům a 52mm rozevření čelistí zvládnete silové vodiče v průmyslových instalacích a výsledky vyvedete přes BNC na osciloskop nebo záznamník.

Obsahuje Chauvin Arnoux C160 kalibraci nebo certifikát?

Ne. Dodávaný kus není označen certifikátem kalibrace. Pokud potřebujete oficiální kalibraci pro měřicí protokoly nebo revize, doporučujeme zajistit externí kalibraci u autorizované laboratoře.

Jak připojím kleště k osciloskopu nebo záznamníku?

Připojíte ho přes BNC konektor, který vede výstupní napětí (až 3 V peak v nižších rozsazích, až 2 V peak v nejvyšším). Připojte kleště přímo k osciloskopu nebo záznamníku s BNC vstupem a sledujte průběh nebo ukládejte data.

Co když potřebuji měřit vodiče ve svazku?

Vnitřní průměr čelistí je 52 mm, což obvykle postačí pro jednotlivé silové vodiče nebo menší svazky. Pokud měříte více vodičů současně, výsledné měření bude součet proudů — pro přesné hodnoty proto měřte vodiče jednotlivě.
