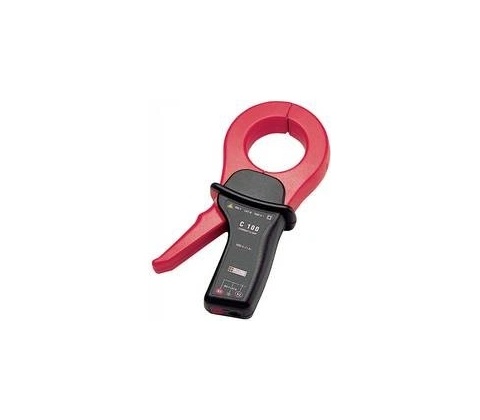

Chauvin Arnoux C106

Rychlé bezkontaktní měření vysokých proudů pro servis a průmysl — praktické, přenosné a připravené do terénu.

Klešťový měnič proudu Chauvin Arnoux C106 je určen pro vysokoproudová měření AC až do 1200 A. Díky rozevření čelistí 53 mm a výstupu 1 mV/A přes izolované zdířky Ø4 mm snadno změříte silné vodiče a připojíte běžná měřidla. Základní přesnost 0,5 % a frekvenční rozsah do 10 kHz zajistí spolehlivé výsledky. Přístroj je kompaktní a přenosný (550 g, 45×216×111 mm) a dodává se bez certifikátu/kalibrace, proto ho používejte především jako pracovní měřidlo nebo s dodatečnou kalibrací pro oficiální protokoly.

Výkon pro vysoké proudy

Klešťový měnič Chauvin Arnoux C106 zvládá měření střídavého proudu až do 1200 A a minimálně od 0,1 A, takže pokryje potřeby servisů i průmyslových aplikací. Je určen pro rychlé a bezkontaktní zjištění proudových hodnot bez přerušení obvodu.

Čelisti přizpůsobené vodičům

Rozevření čelistí 53 mm (vnitřní Ø cca 52 mm) umožňuje obejmout silné vodiče či svazky kabelů. Kulatý tvar čelistí usnadňuje nasazení i v omezeném prostoru a zrychluje běžné měřicí úkony.

Výstupní signál a připojení

Přístroj dává poměr 1 mV/A a poskytuje výstupní napětí přes izolované zdířky Ø4 mm. Maximální výstupní úroveň je udána do 1 V AC, což umožňuje přímé připojení k běžným měřicím přístrojům a záznamovým systémům.

Přesnost a frekvenční rozsah

Základní přesnost 0,5 % zaručuje konzistentní výsledky při běžných měřeních. Přístroj pracuje v pásmu do 10 kHz, takže je vhodný i pro aplikace s vyšší frekvencí střídavého proudu.

Bezpečnost a omezení použití

Konstrukce odpovídá kategorii bezpečnosti CAT III 600 V, což zpřístupňuje použití v průmyslovém i kancelářském prostředí. Přístroj se však dodává bez certifikace/kalibrace, proto ho neupřednostňujte tam, kde je vyžadována ověřená metrologická stopa.

Klíčové vlastnosti

• Měření střídavého proudu až do 1200 A
• Rozevření čelistí 53 mm pro větší vodiče
• Základní přesnost ±0,5 % pro spolehlivé výsledky
• Výstup 1 mV/A přes izolované zdířky Ø4 mm
• Kompaktní přenosné provedení (550 g, 45×216×111 mm)

Často kladené otázky

Je tento měnič kalibrovaný nebo má certifikát?

Ne. Přístroj se dodává bez certifikátu/kalibrace, což znamená, že není vystavení kalibračnímu protokolu dodavatelem. Pro měření vyžadující ověřenou stopu doporučujeme nechat přístroj překalibrovat v akreditované laboratoři.

Jaký maximální proud a jak velké vodiče změří?

Měříte střídavý proud až do 1200 A a min. hranice je cca 0,1 A. Rozevření čelistí 53 mm umožní obejmout běžné vícežilové i tlustší vodiče v průmyslovém prostředí.

Obsahuje výstup konektor 4 mm, nebo si musím dokoupit adaptér?

Má vestavěné zásuvky Ø4 mm, takže adaptér obvykle nepotřebujete. Připojíte měřící přístroj nebo vodiče přímo do 4mm zdířek pro standardní laboratorní a servisní měření.

Podporuje měnič True‑RMS pro přesné měření nelineárních proudů?

Ne. Přístroj nepodporuje True‑RMS, proto u výrazně nelineárních nebo harmonicky zatížených proudů mohou být naměřené hodnoty zkreslené. Pro přesná RMS měření doporučujeme přístroj s True‑RMS funkcí.
