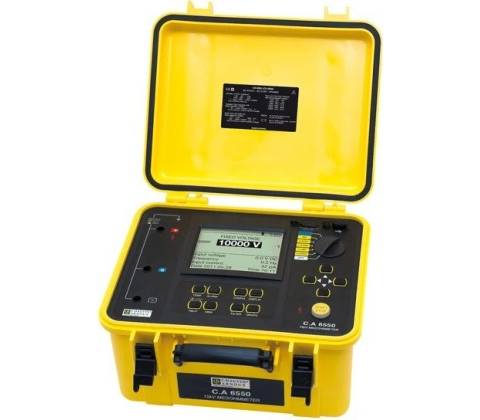

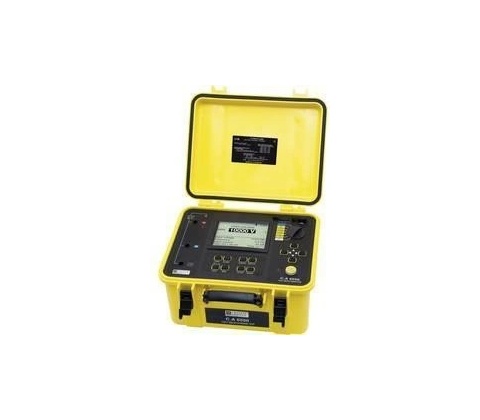

Chauvin Arnoux C.A 6550

Rychlé a jasné výsledky, které ušetří čas a sníží nejistotu při kontrole zařízení.

Tester izolace Chauvin Arnoux C.A 6550 poskytuje spolehlivé měření izolace až do 25 TΩ při zkušebním napětí až 10 kV. Přístroj nabízí přednastavené i nastavitelné napětí 40–10 000 V, automatické výpočty DAR/PI/DD, interní paměť 80 000 záznamů a opticky izolované USB pro export do softwaru DataView. Splňuje CAT IV 1000 V, má IP54 a napájíte ho z akumulátoru i ze sítě.

Široký rozsah měření

Tester nabízí rozsah izolace 10 kΩ až 25 TΩ a zkušební napětí od 40 V až do 10 kV (přednastavené 500/1000/2500/5000/10000 V). Díky tomu zvládnete měřit jak nízkonapěťové komponenty, tak vysokonapěťová zařízení až do průmyslových úrovní.

Metody testování a vyhodnocení

Přístroj provádí různé zkušební metody: krokové nebo rampové napětí, "Burning", "Early Break" a i‑limit. Automaticky počítá DAR, PI a DD a zobrazuje průběhy R(t), u(t) a i(t) pro rychlé posouzení stavu izolace.

Záznamy, grafika a přenos dat

Má interní paměť až 80 000 záznamů, velký podsvětlený LCD displej se sloupcovým a křivkovým grafem a opticky izolované USB pro bezpečný přenos dat do softwaru DataView, který je součástí balení.

Bezpečnost a provoz v terénu

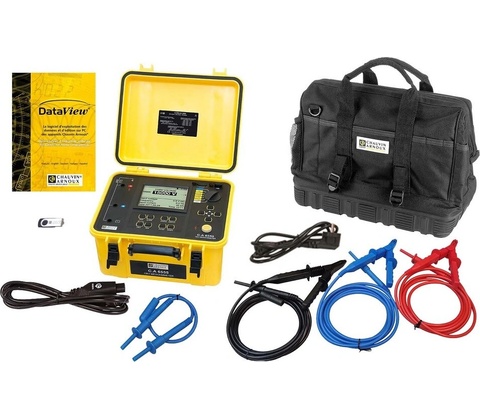

Zařízení splňuje kategorií instalace IEC 61010 CAT IV 1000 V a má IP54, takže je vhodné i pro servisní práce venku. Balení obsahuje vysoce napěťové kabely, ochranný vodič a přenosnou brašnu pro bezpečnou manipulaci.

Napájení a ergonomie

C.A 6550 používá NiMH akumulátor s externí nabíječkou a lze ho provozovat i ze sítě (90–360 V). Přístroj váží cca 6 kg a jeho rozměry jsou 330 × 174 × 406 mm, což usnadňuje použití ve workshopu i v terénu.

Klíčové vlastnosti

• Měření izolace 10 kΩ až 25 TΩ se zkušebním napětím až 10 kV
• Přednastavené hodnoty 500/1000/2500/5000/10000 V a nastavitelný rozsah 40–10 000 V
• Interní paměť až 80 000 záznamů a opticky izolované USB + software DataView
• Bezpečnostní standardy: CAT IV 1000 V a krytí IP54 pro terénní použití

Často kladené otázky

Je tento přístroj vhodný pro fotovoltaiku?

Ano. Přístroj je vhodný pro fotovoltaiku – zvládá zkušební napětí až 10 kV a měří izolace v rozsahu 10 kΩ až 25 TΩ, což odpovídá požadavkům na kontrolu PV polí i komponent.

Jak se přenášejí naměřené hodnoty do počítače?

Data přenesete přes opticky izolované USB do softwaru DataView, který je součástí balení na USB flash disku. Součástí je i optický USB kabel pro bezpečnou komunikaci bez elektrického rušení.

Vydrží tento měřič použití venku?

Ano. Přístroj má krytí IP54, robustní pouzdro a dodávanou přenosnou brašnu, takže ho můžete používat v terénu i při běžných venkovních podmínkách. Dodržujte základní bezpečnostní postupy při práci venku.

Kolik záznamů lze v přístroji uložit?

Ukládá až 80 000 záznamů v interní paměti a používá časová razítka pro snadné vyhledávání. Paměť umožní hromadné testování bez okamžitého stahování dat do počítače.

Obsahuje balení kalibrační certifikát?

Ne. Model je v dodávce bez kalibračního certifikátu. Přístroj lze kalibrovat a ověřit v akreditované laboratoři, pokud potřebujete doklad o kalibraci.
