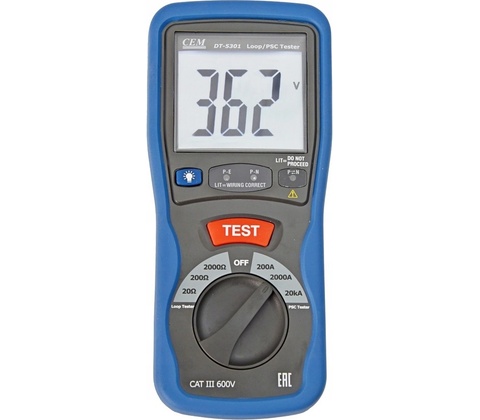

CEM DT-5301

Rychlé a bezpečné měření zkratové smyčky a odhadu zkratového proudu pro elektrikáře — spolehlivé výsledky přímo v terénu.

Ruční měřič CEM DT-5301 kombinuje měření impedance zkratové smyčky do 2000 Ω, přímý odhad PSC až 20 kA a měření střídavého napětí do 250 V AC. Přístroj pracuje s nízkým měřicím proudem 15 mA, nabízí LED indikaci správného zapojení, podsvícený LCD a bezpečnost CAT III 600 V; v balení jsou kabely, 6×AA baterií a přepravní kufr.

Přesné měření impedance smyčky

Měřič nabízí měření impedance smyčky v rozsahu 20 Ω / 200 Ω / 2000 Ω s rozlišením až 0,01 Ω a přesností ±(2%+5 cifer). U rozsahu 2000 Ω pracuje přístroj s nízkým měřicím proudem 15 mA, takže měření nevyvolá zbytečné vypínání ochranných prvků.

Odhad zkratového proudu (PSC) s CEM DT-5301

CEM DT-5301 přímo určí očekávaný zkratový proud v rozsazích 200 A / 2 kA / 20 kA s jasným rozlišením a přesností ±(2%+5 číslic). Tato funkce vám umožní rychle vyhodnotit bezpečnostní parametry instalace bez potřeby složitých výpočtů.

Bezpečnost a normy pro každodenní práci

Přístroj splňuje IEC10101 a nese označení CAT III 600 V, proto ho použijete při revizích nízkonapěťových jednofázových sítí do 250 V AC. K bezpečnosti přispívá také LED indikace správného připojení a automatická ochrana proti překročení rozsahu.

Ergonomie a kompletní vybavení v sadě

Ruční provedení s dvojitou vstřikovací metodou a gumovou krytinou zvyšuje odolnost a úchop. Přístroj má podsvícený LCD displej, rozměry 200×92×50 mm a hmotnost 582 g; součástí je sady kabelů, Schuko adaptér, 6× AA baterií a přepravní kufr.

Klíčové vlastnosti

• Přímé měření impedance smyčky do 2000 Ω s rozlišením 0,01 Ω
• Odhad předpokládaného zkratového proudu PSC až 20 kA (rozsahy 200 A / 2 kA / 20 kA)
• Nízký měřicí proud 15 mA ve 2000 Ω pro snížení rizika vypnutí RCD
• Bezpečnost CAT III 600 V, normy IEC10101, podsvícený LCD a LED indikace správného připojení
• Kompletní sada včetně měřicích kabelů, Schuko adaptéru, 6×AA baterií a přepravního kufru

Často kladené otázky

Je CEM DT-5301 vhodný pro revize elektrických instalací?

Ano. S CEM DT-5301 vy provedete revize jednofázových instalací do 250 V AC; přístroj měří impedanci smyčky, PSC a kontroluje správné zapojení. Díky normám IEC10101 a CAT III 600 V a kompletnímu příslušenství můžete měřit ihned při instalaci či revizi.

Obsahuje měřicí kabely a přepravní kufr, nebo musím dokoupit příslušenství?

S balením dostanete měřicí kabely se 3 ostřícími sondami, Schuko kabel, 6× AA baterií a přepravní kufr, takže pro základní měření nic dokupovat nemusíte. Pro speciální sondy nebo ukládání výsledků lze dokoupit rozšířené příslušenství.

Jak CEM DT-5301 snižuje riziko vypnutí RCD při měření?

V režimu pro rozsah 2000 Ω pracuje přístroj s nízkým měřicím proudem 15 mA, což výrazně snižuje riziko spínání proudových chráničů (RCD). Pokud budete postupovat podle standardních revizních postupů, vy minimalizujete falešné spouštění a nepoškodíte měřenou instalaci.

Lze s přístrojem měřit napětí nad 250 V?

Ne. Přístroj je určen pro měření střídavého napětí do 250 V AC v jednofázových instalacích. Pokud vy potřebujete měřit vyšší napětí nebo třífázové sítě, zvolte přístroj s odpovídajícím rozsahem a certifikací pro danou aplikaci.
