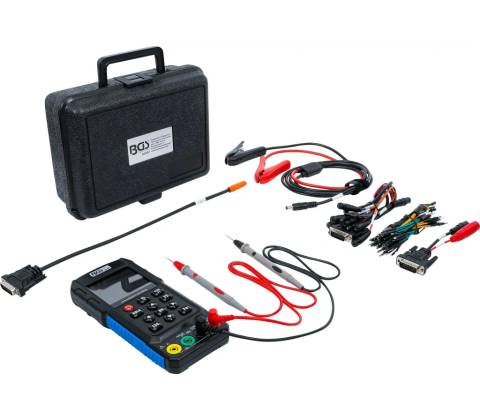

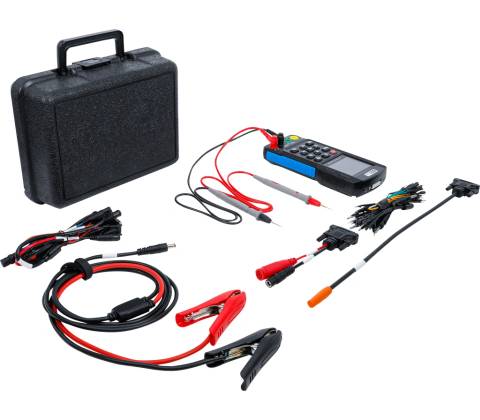

BGS 63407

Je navržen pro rychlou diagnostiku elektrických a elektronických systémů moderních osobních i užitkových vozidel. Přístroj umožňuje nejen běžná elektrická měření, ale také analýzu průběhu signálů snímačů a akčních členů, testování startovacího a dobíjecího systému, kontrolu vstřikovačů, relé nebo komunikace po sběrnicích CAN Bus a K-Line. Díky tomu výrazně urychluje hledání závad bez nutnosti pořizovat několik samostatných zařízení. Velký podsvícený LCD displej s rozlišením 240 × 320 px přehledně zobrazuje naměřené hodnoty i průběhy signálů. Přístroj podporuje aktualizaci firmwaru, takže je připraven i pro budoucí rozšíření funkcí. Ideální vybavení pro profesionální autoservisy, autoelektrikáře, diagnostická pracoviště i specializované opravny moderních vozidel. Hlavní vlastnosti 3 zařízení v jednom – multimetr, osciloskop a generátor signálu profesionální diagnostika elektrických systémů vozidel měření AC/DC napětí, proudu, odporu a frekvence test startovacího a dobíjecího systému test vstřikovačů a automobilových relé diagnostika snímačů motoru zobrazení průběhů signálů pomocí osciloskopu generátor obdélníkového i sinusového signálu analýza komunikace CAN Bus a K-Line velký podsvícený LCD displej možnost aktualizace softwaru Technické parametry

Výrobce: BGS technic Model: 63407 Pracovní teplota: do 40 °C Displej: LCD 240 × 320 px Maximální vstupní napětí: 1000 Vpp Šířka pásma osciloskopu: 500 kHz Vstupní impedance: 2–3 MΩ do 160 V 10 MΩ nad 160 V Měření napětí stejnosměrné (DC) střídavé (AC) Měření proudu 0–200 mA (jištění 0,5 A s automatickým resetem) 200 mA–20 A (jištění 15 A s automatickým resetem) trvale 10 A krátkodobě až 20 A Měření odpor frekvence teplotní čidla (pomocí měření odporu) Diagnostické funkce test startovací soustavy test dobíjecí soustavy test vstřikovačů test automobilových relé měření pulzních signálů diagnostika signálů snímačů motoru Osciloskop umožňuje sledovat signál zapalování snímač klikového hřídele snímač vačkového hřídele ABS snímače otáček kol lambda sondy CAN Bus K-Line Generátor signálu

Obdélníkový signál K-Line 5 V přenosové rychlosti: 1 200 2 400 4 800 9 600 10 400 19 200 38 400 57 600 115 200 Bd Sinusový signál výstup 0–4,5 V frekvence 1 Hz až 10 kHz nastavitelná střída 10–90 % Využití v praxi

Přístroj je určen pro diagnostiku elektrických závad motoru, kontrolu snímačů, měření napájecích napětí, testování vstřikovací soustavy, dobíjení, startování i analýzu komunikace řídicích jednotek. Umožňuje rychlé odhalení závad bez výměny funkčních dílů metodou pokus–omyl. ✅ Výhody multimetr, osciloskop i generátor v jednom zařízení široké možnosti automobilové diagnostiky profesionální měření elektrických veličin diagnostika CAN Bus a K-Line testování vstřikovačů a relé velký přehledný displej kompaktní a lehké provedení možnost aktualizace softwaru vhodný pro moderní vozidla ⚠️ Důležité upozornění

Jedná se o profesionální diagnostický přístroj, nikoliv o běžný hobby multimetr. Naplno jeho možnosti využijí především autoelektrikáři a autoservisy se zkušenostmi s diagnostikou elektronických systémů vozidel. Samotný přístroj nečte chybové kódy OBD, ale slouží k přímému měření a analýze elektrických signálů. Tip odborníka

Pokud klasická diagnostika zobrazí pouze obecnou chybu snímače, právě osciloskop umožní ověřit, zda je závada skutečně ve snímači, kabeláži nebo v řídicí jednotce. To může ušetřit mnoho hodin hledání závady i zbytečnou výměnu drahých komponentů.
