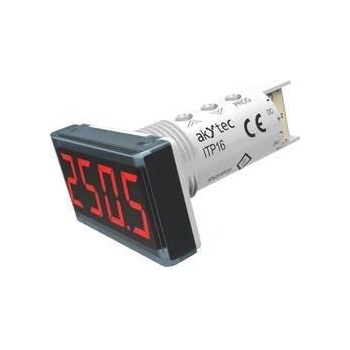

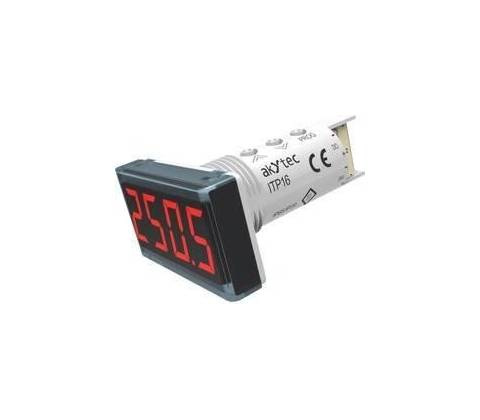

AkYtec ITP16

Malé a spolehlivé zobrazení tam, kde potřebujete rychlou kontrolu hodnot — přehledně a bez komplikací.

Digitální indikátor AkYtec ITP16 nabízí univerzální řešení pro zobrazení teplotních veličin i lineárních napěťových signálů v kompaktním provedení. Díky podpoře RTD a termočlánků, NPN výstupu pro ON/OFF/ alarm (200 mA/42 V DC), čelní ochraně IP65 a snadnému nastavení třemi tlačítky se ITP16 rychle instaluje do panelu a spolehlivě informuje obsluhu o překročení nastavených mezí.

Kompaktní montáž do panelu

ITP16 se vejde do standardního otvoru Ø22,5 mm, což umožní rychlou instalaci více displejů na dveře rozvaděče nebo panel. Díky rozměrům 48 × 26 × 65 mm a hmotnosti cca 30 g zabere minimum místa a nepřekáží provozním rozvodům.

Široká podpora snímačů a signálů

Displej zpracuje signály z mnoha RTD (Pt100, Pt1000 apod.), termočlánků (K, J, N, T…) i lineární napěťové vstupy (-50…50 mV, 0–1 V). Vstupy jsou předdefinované, u lineárních signálů lze měřicí limity škálovat.

Spínání a alarmy pro řízení

ITP16 má NPN digitální výstup, který zvládne spínat až 200 mA / 42 V DC, takže zvládne ON/OFF řízení i funkci alarmu. Při překročení nastavených mezí můžete aktivovat blikání displeje jako vizuální varování.

Odolnost a provozní rozsah

Čelní část přístroje nabízí IP65 ochranu proti prachu a stříkající vodě, zadní část je však IP20. Přístroj funguje v rozsahu -40…+60 °C a je vhodný pro omezené venkovní použití při montáži do krytého panelu.

Jednoduché nastavení bez softwaru

Programování probíhá pomocí tří tlačítek přímo na těle přístroje — žádný software není potřeba. Nastavíte typ snímače, škálování pro napěťové signály, hysterezi i alarmy rychle a přímo na místě.

Klíčové vlastnosti

• Kompaktní provedení pro montáž do otvoru Ø22,5 mm
• Univerzální vstupy: RTD, termočlánky a lineární napěťové signály
• NPN výstup pro ON/OFF a alarm (do 200 mA / 42 V DC)
• Čelní ochrana IP65 a provoz v rozsahu -40…+60 °C
• Přesnost ±0,25 % FS a vzorkovací doba 2 s

Často kladené otázky

Je možné připojit PT100 přímo do ITP16?

Ano. ITP16 podporuje přímé připojení snímačů typu Pt100 a dalších RTD bez potřeby převodníku; stačí připojit vodiče do vstupních svorek a nastavit typ snímače v menu. Dodržujte správné zapojení a co nejkratší vedení pro přesné měření.

Jak nastavím ON/OFF výstup a alarm na ITP16?

Nastavíte je přímo na přístroji pomocí tří tlačítek: podržte PROG 3 s, vyberte parametr Cnt pro typ řízení, nastavte mezní hodnoty SP.Lo / SP.Hi a zapněte alarm v d.FnC. Výstup je NPN, schopný spínat do 200 mA / 42 V DC.

Vydrží ITP16 použití venku?

Ano, částečně. Čelní panel má ochranu IP65, takže při montáži do panelu odolá prachu a stříkající vodě, zadní část je však pouze IP20. Pro venkovní použití zajistěte krytí rozvaděče nebo ochranu zadní části.

Obsahuje ITP16 záznam (datalog)?

Ne. ITP16 nezaznamenává data interně ani nemá datalogovací funkci; slouží pro zobrazení, alarm a ON/OFF řízení. Pokud potřebujete záznam, použijte externí logger nebo řídicí systém pro sběr hodnot.
